Repareren

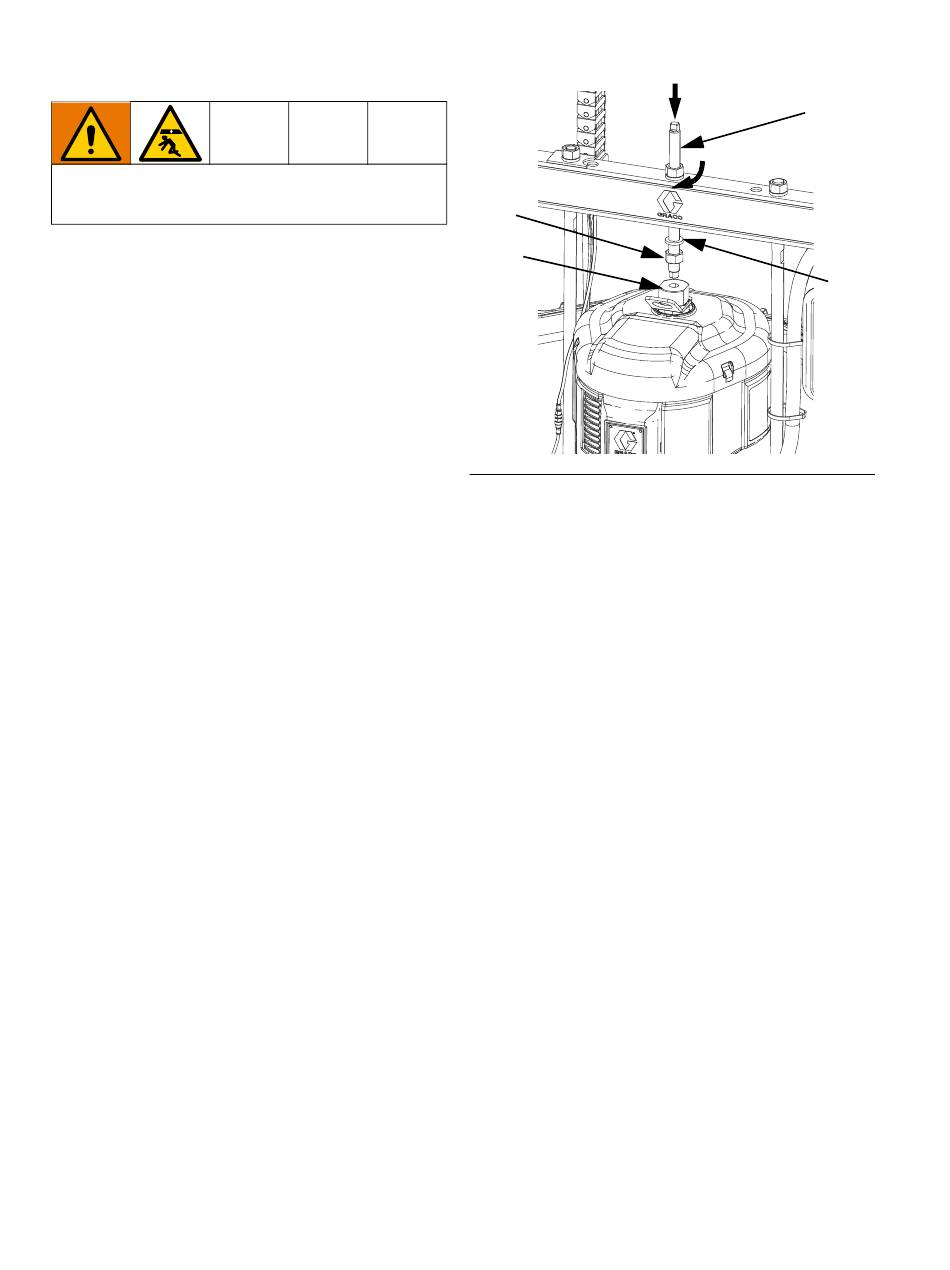

De luchtmotor installeren
Voorkom ernstig letsel bij het monteren en verwijderen van
de luchtmotor door ervoor te zorgen dat de luchtmotor altijd
wordt ondersteund.
1.
Bevestig de trekstangen aan de luchtmotor (B)
volgens de procedure in de handleiding Check-Mate
pomppakketten, Instructies/Onderdelen. Zie
Bijbehorende handleidingen op pagina 3.
2.
Sluit de luchtslang aan op de luchtmotor (B).
Rams D200 3 inch en D200s 6,5 inch
Volgplaat van 200 liter:
Gebruik een geschikte takel om de trekstangen in de
verdringerpomp (C) te steken en de luchtmotor (B) op
de pomp (C) te bevestigen.
a.
Zie De verdringerpomp weer aansluitenin
de handleiding voor uw pomppakket.
b.
Plaats de draadstang (406) door de middenopening
in de ram. Plaats de borgringen (404) en moeren
(405) op de draadstang (406), zowel boven als
onder de verbindingsbalk. Gebruik een sleutel om
de hefringadapter (407) vast te houden en draai
de draadstang (406) met behulp van een andere
sleutel in de hefringadapter (407) vast. Zie A
c.
Draai de moer (405) onder de verbindingsbalk vast
met maximaal 34 N•m (25 ft-lb).
d.
Draai de moer (405) boven de verbindingsbalk vast
om de luchtmotor (B) op zijn plaats te houden.
110
405
407
A
. 47
FB
Rams met dubbele staanders D60 3 inch
1.
Gebruik een stevige takel om de luchtmotor (B) op de
montageplaat (409) te bevestigen met behulp van de
schroeven (413) en borgringen (412).
2.
Zie De verdringerpomp weer aansluiten in de
handleiding voor uw pomppakket.
. 47.
FB
406
404
3A8519C
