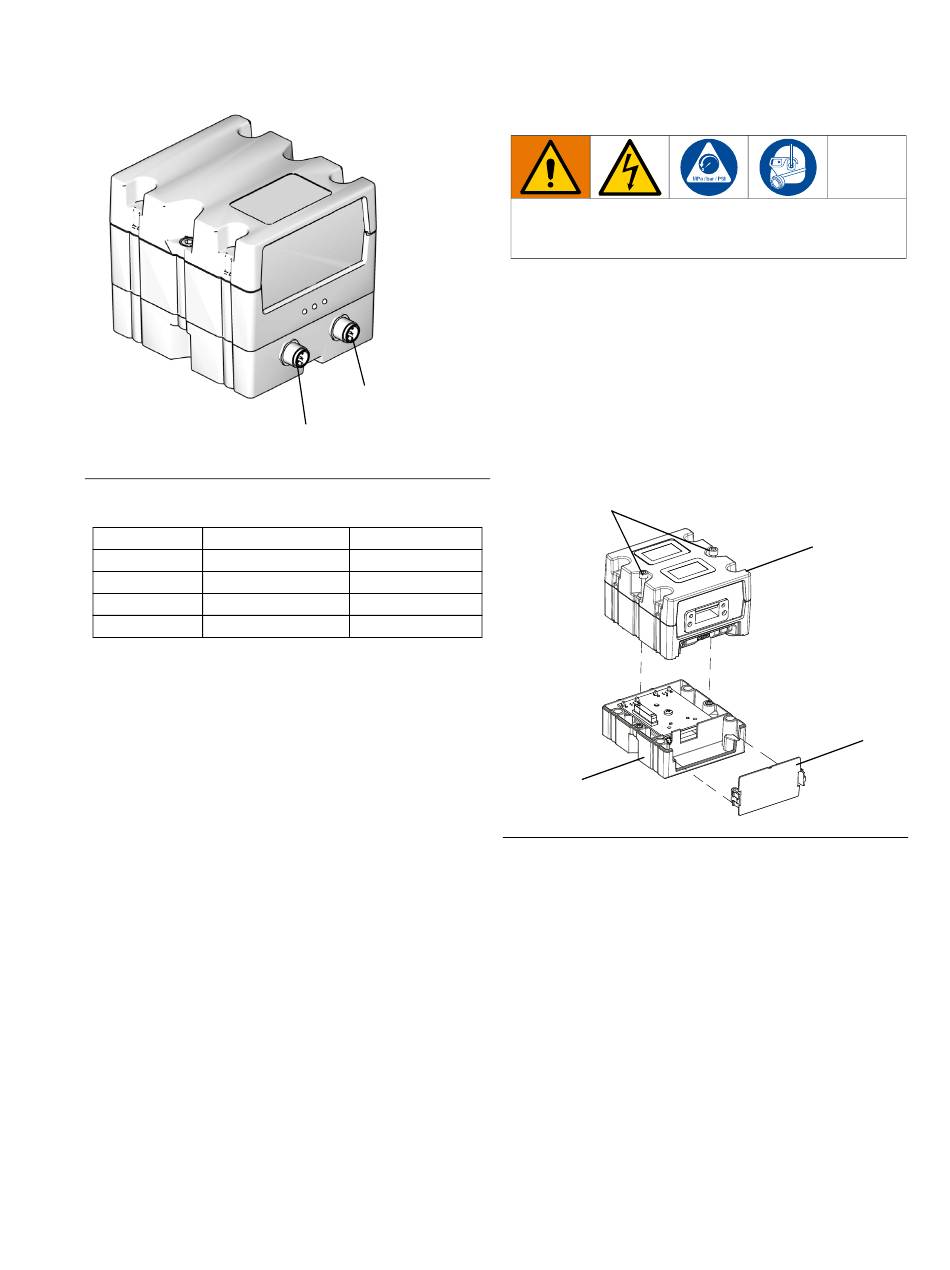

Sets communicatiegatewaymodule (CGM)
A
. 59: CGM CAN-aansluitingen
FB
Sets CGM
Artikelnummer Omschrijving
26B343
CGM-set, EtherNet/IP Verwarmd
26B282
CGM-set, DeviceNet
26B345
CGM-set, PROFINET Verwarmd
26B344
CGM-set, PROFIBUS Verwarmd
OPMERKING: CGM-sets worden geleverd met de
Therm-O-Flow Warm Melt-kaart en software geïnstalleerd.
3A8519C
CAN-poort 2
CAN-poort 1
Verwarmingsoptie
Verwarmd
Een CGM-set monteren
Alle elektrische bedrading moet worden verzorgd door een
gediplomeerd elektricien en aan alle ter plaatse geldende
verordeningen en regelgeving voldoen
1.
Volg de Drukontlastingsprocedure op pagina 46.
2.
Controleer of de voeding naar het systeem is
onderbroken.
3.
Monteer de CGM-beugel aan de Ram stijlbeugel met
behulp van de vier 1/4 -20 x 0,50 inch schroeven die
bij de set zijn geleverd.
4.
Verwijder het toegangsdeksel van de CGM (EA). Draai
de twee schroeven (EB) los en verwijder de CGM (EC)
uit de basis (ED) zoals afgebeeld in A
EB
ED
A
. 60: De CGM demonteren
FB
5.
Monteer de basis (ED) met behulp van de vier M4 x
0,7 x 20 mm bevestigingsschroeven die bij de set zijn
geleverd op de CGM-beugel.
6.
Bevestig de CGM (EC) weer op de basis (ED) met
de twee schroeven (EB) die in stap 4 zijn verwijderd.
7.
Bevestig toegangsdeksel (EA) weer.
8.
Maak de kabel los van de ADM (E) en sluit hem aan
op de CGM (EC).
9.
Sluit de kabel van 3,0 m (121003), die in de CGM-set
is meegeleverd, van de CGM aan op de ADM.
Sets en toebehoren
. 60.
FB
EC
EA
139
