De PLC-uitgangen aansluiten
1.
Zet het systeem uit en ontkoppel de stroom.
2.
Voer een multigeleiderkabel door een van de
kabeldoorvoeren (CG) achteraan de behuizing
van Therm-O-Flow Warm Melt.
A
. 36
FB
PLC #1
PLC #2
A
. 37
FB
78
P1
CG
J11
1
2
3
4
3.

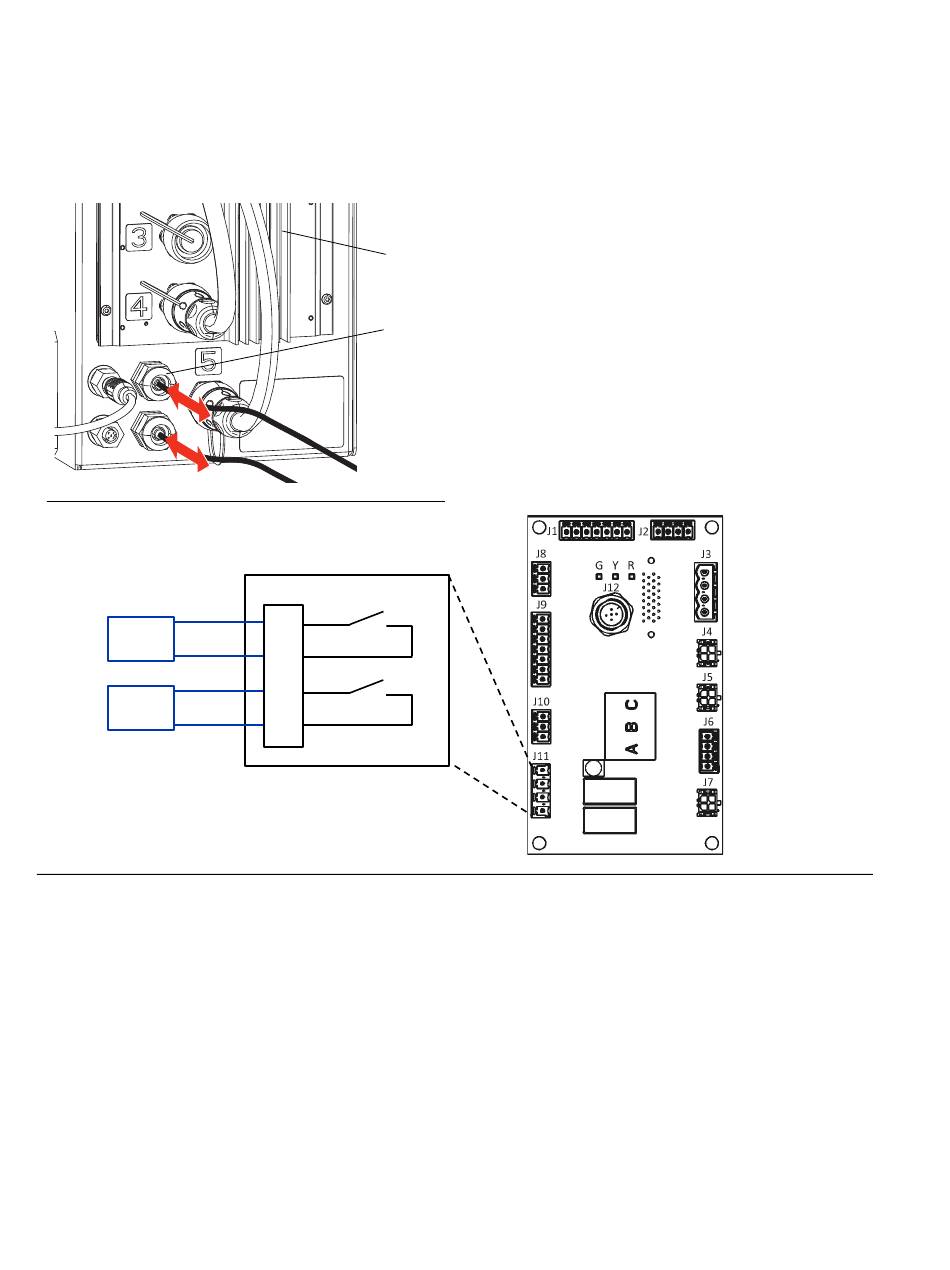

Raadpleeg onderstaande afbeelding om PLC-uitgangen
aan te sluiten op de I/O-systeemkaart op AMZ #1 (P1).
OPMERKING: Op Therm-O-Flow Warm Melt-systemen met
een uitbreidingsmodule is een extra systeem I/O-printplaat
opgenomen op AMZ #2 (P2). Sluit geen PLC-uitgangen aan
op het systeem I/O-board op AMZ #2 of AMZ #4 als u de
uitbreidingsmodule gebruikt.
OPMERKING: PLC I/O mag alleen worden aangesloten op
AMZ #1 voor enkelvoudige systemen of AMZ #1 en AMZ #3
op tandemsystemen.
ti31252a
