Integratie

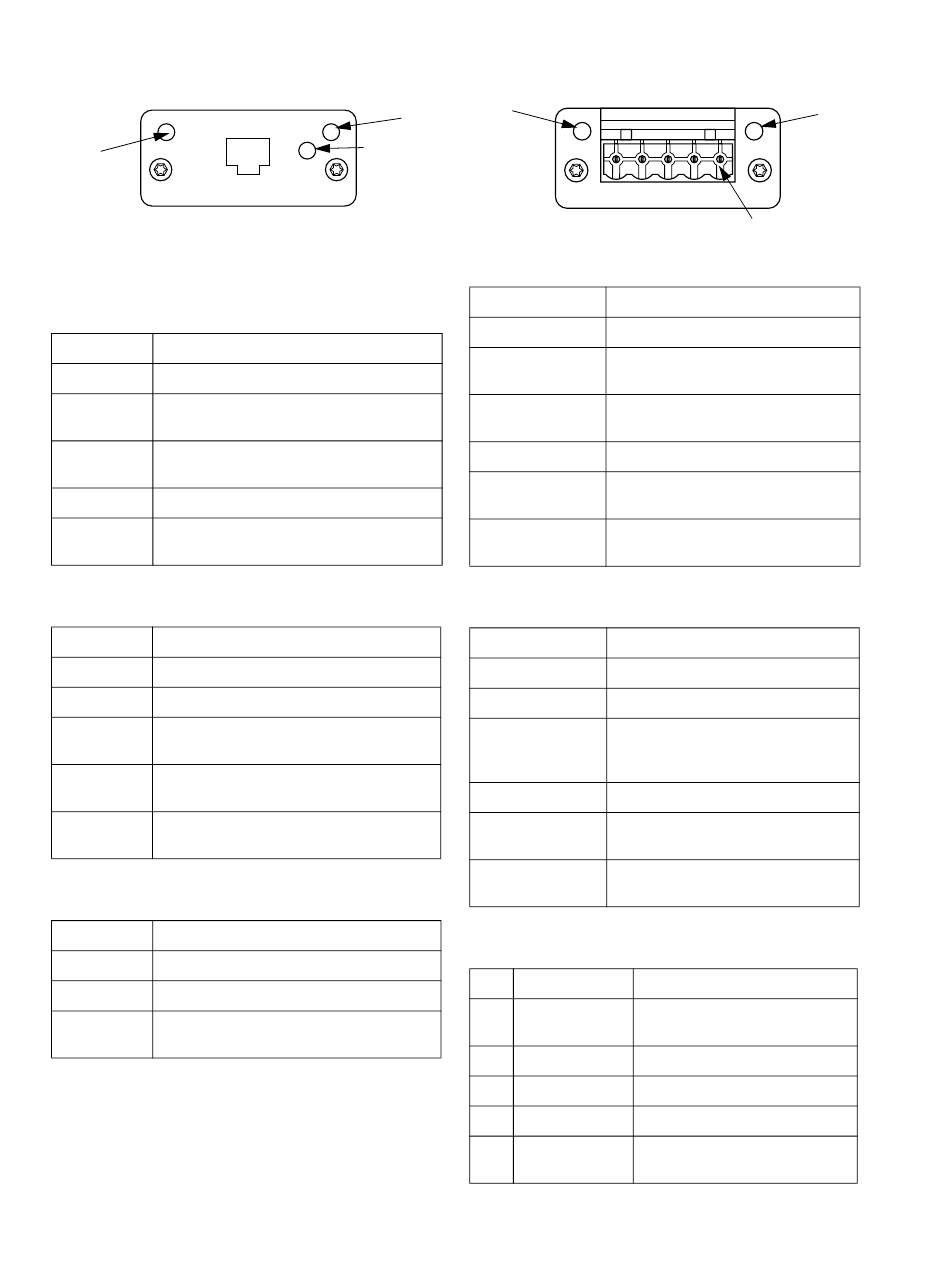

EtherNet/IP
NS
De EtherNet-interface werkt aan 100 Mbit, full duplex, zoals
vereist door PROFINET. De EtherNet-interface detecteert de
polariteit automatisch en kan zelf de omschakelingen regelen.
Netwerkstatus (NS)
Toestand
Uit
Geen voeding of geen IP-adres
Online, een of meer verbindingen tot
Groen
stand gebracht (CIP Klasse 1 of 3)
Knipperend
Online, geen verbindingen tot stand
groen
gebracht
Rood
Dubbel IP-adres, FATALE fout
Knipperend
Time-out bij een of meer verbinding
rood
(CIP Klasse 1 of 3)
Modulestatus (MS)
Toestand
Uit
Geen stroom
Groen
Geregeld door een scanner in bedrijfsstatus
Knipperend
Niet geconfigureerd of Scanner
groen
in Ongebruikte status
Grote fout (UITZONDERING-status,
Rood
FATALE fout enz.)
Knipperend
Herstelbare fout(en)
rood
VERBINDING/Activiteit (Verbinding)
Toestand
Uit
Geen verbinding, geen activiteit
Groen
Verbinding tot stand gebracht
Knipperend
Activiteit
groen
98
MS
Verbinding
TI11814A
Beschrijving
Beschrijving
Beschrijving
DeviceNet
NS
1
2
Netwerkstatus (NS)
Toestand
Uit
Niet online / Geen stroom
Online, een of meer verbindingen zijn
Groen
tot stand gebracht
Knipperend groen
Online, geen verbindingen tot stand
(1 Hz)
gebracht
Rood
Kritische verbindingsstoring
Knipperend rood
Time-out van een of meer
(1 Hz)
verbindingen
Afwisselend
Zelftest
rood/groen
Modulestatus (MS)
Toestand
Uit
Geen voeding of niet geïnitialiseerd
Groen
Geïnitialiseerd
Ontbrekende of onvolledige
Knipperend groen
configuratie, apparaat heeft
(1 Hz)
onderhoudsbeurt nodig
Rood
Onherstelbare fout(en)
Knipperend rood
Herstelbare fout(en)
(1 Hz)
Afwisselend
Zelftest
rood/groen
DeviceNetconnector (gelijkstroom)
Pin
Signaal
Toevoerspanning van negatieve
1
V-
bus
2
CAN_L
CAN lage buslijn
3
BESCHERMING
Kabelbescherming
4
CAN_H
CAN hoge buslijn
Toevoerspanning van positieve
5
V+
bus
MS
3 4 5
TI11815
DC
Beschrijving
Beschrijving
Beschrijving
3A8519C
