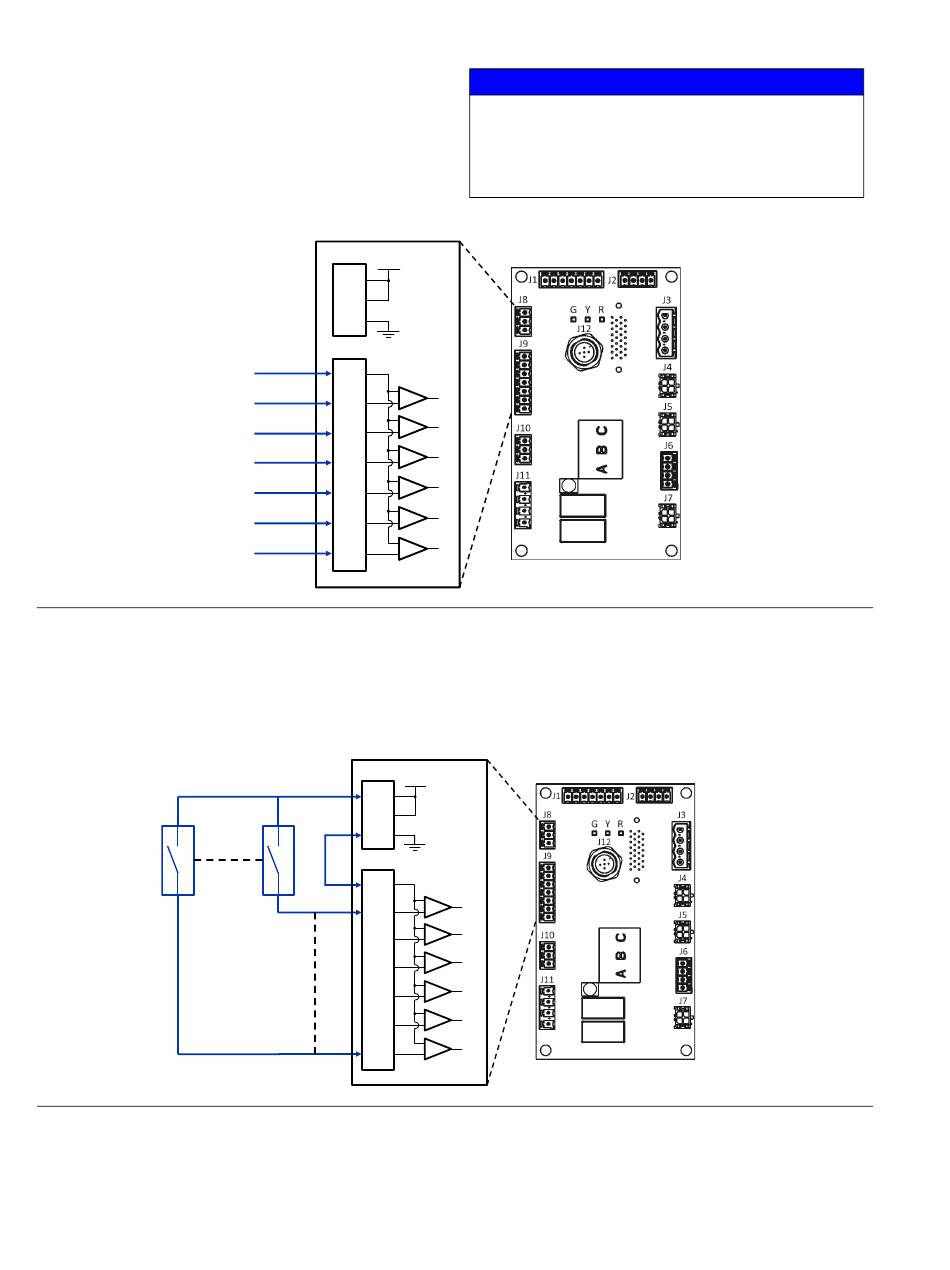

Digitale ingangen (0 - 30 VDC)
1.
Sluit de PLC GND-draad (16-28 AWG) aan op
„ISO GND"-klem op J9.
2.
Sluit de ingangsignaaldraad aan op de gewenste
ingangklem op J9 (aangegeven door het ingangnummer).
3.
Herhaal stap 2 voor de andere ingangen.
PLC GND
PLC #1
PLC #2
PLC #3
PLC #4
PLC #5
PLC #6
A
. 34
FB
Droge contactingangen (open/gesloten kring)
1.
Sluit een jumperkabel (16-28 AWG) aan tussen
de „-"-klem op J8 en „ISO GND"-klem op J9.
2.
Sluit een kant van de ingang aan op een van
de „+"-klemmen op J8.
6
(5, 4, 3, 2)
A
. 35
FB
76
J8
24V
+
+
-
J9
ISO
GND
1
2
3
4
5
6
J8
24V
+
+
1
-
J9
ISO
GND
1
2
3
4
5
6
LET OP
De I/O-kaart van het systeem en/of de PLC kunnen worden
beschadigd als ze worden aangesloten op J8. Sluit geen
draden aan op J8 terwijl PLC-ingangen van het type Digitale
ingang in gebruik zijn. Signalen op J8 zijn uitsluitend bedoeld
voor ingangen van het type Droog contact.
3.
Sluit de andere kant van de ingang aan op de gewenste
ingangklem op J9 (aangegeven door het ingangnummer).
4.
Herhaal stappen 2 en 3 voor de andere ingangen.
ti31248a
ti31249a
