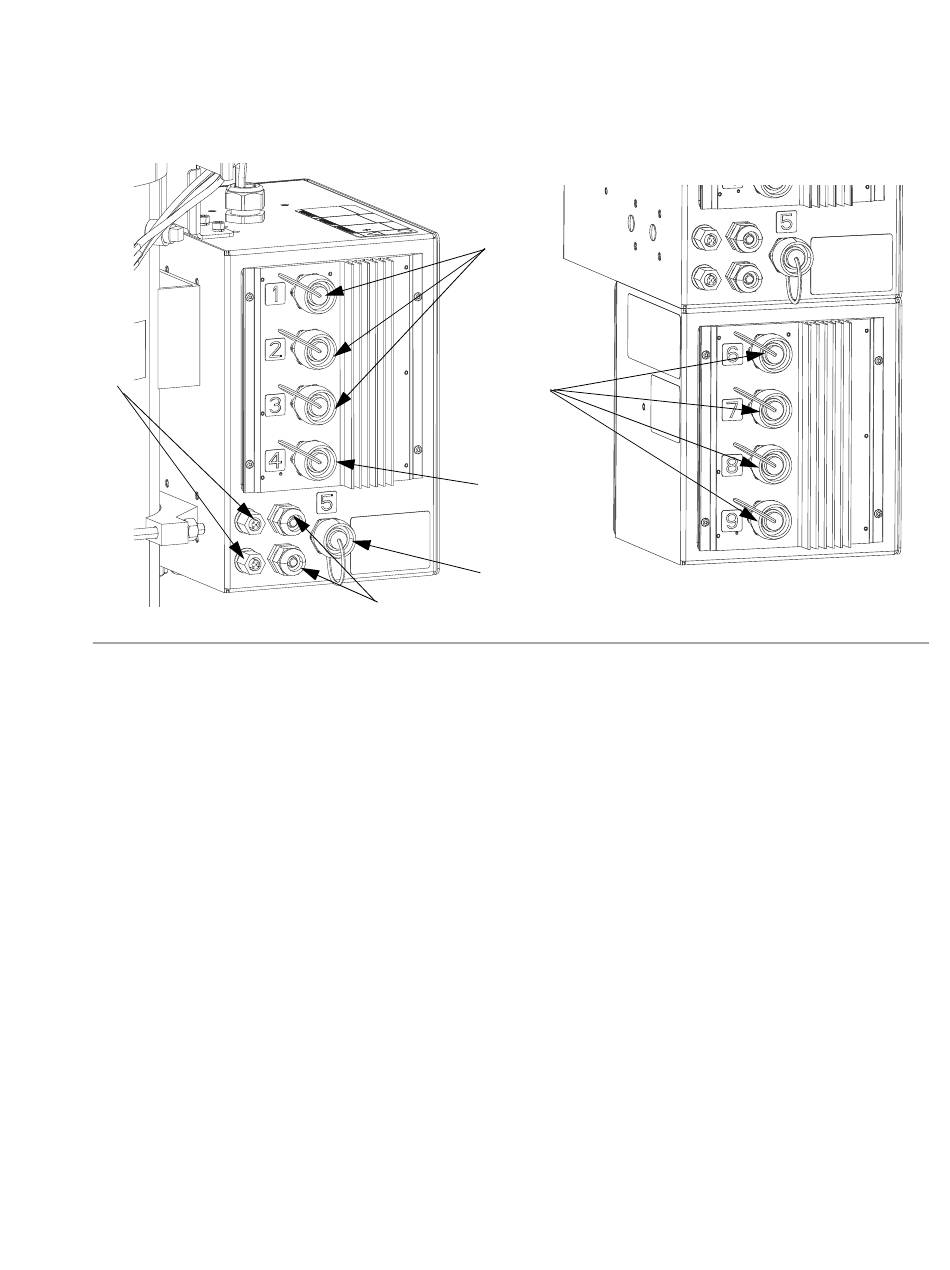

Aansluitingen warmteregelkast
Enkele verwarmingsmodule
CA
A
. 6
FB
Verklaring:
CA CAN-kabel Aansluitingspoorten*
CB PLC Ingangen/Uitgangen snoerklem
CC Connector verwarmde slang/toebehoren
CD Aansluiting verwarmde pomp**
CE Aansluiting verwarmde volgplaat
3A8519C
CC
CC
CD
CE
CB
*
Op eenheid A is deze bovenste poort aangesloten op
de ADM. Bij gebruik van een tandemsysteem wordt de
bovenste aansluitpoort op eenheid A via de CAN-kabel
verbonden met de bovenste aansluitpoort op eenheid B.
** Deze poort kan worden gebruikt als een verwarmde
slang/toebehoren-aansluiting wanneer het systeem
geen verwarmde pomp/plaat heeft.
Identificatie van de componenten
Uitbreiding verwarmingsmodule
15
