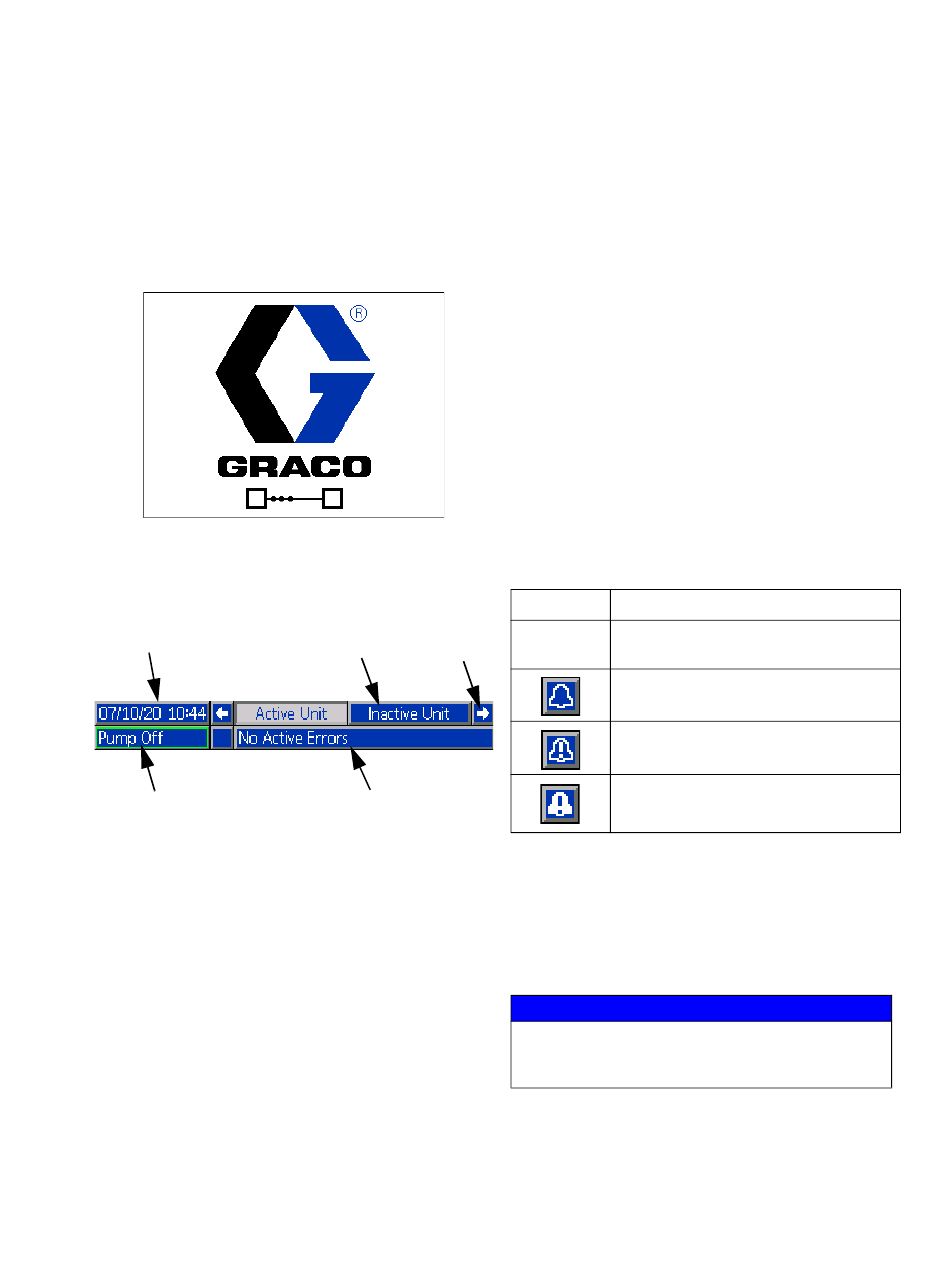

Details van het ADM-display
Openingsscherm
Het volgende scherm wordt weergegeven wanneer de ADM
wordt gestart.
Dit scherm wordt getoond totdat de ADM de initialisatie heeft
doorgelopen en de communicatie met andere modules in
het systeem tot stand heeft gebracht.
Menubalk
De menubalk verschijnt bovenaan elk scherm (de volgende
afbeelding is slechts een voorbeeld).
Datum en uur
Schermmenu
Systeemmodus
Datum en Uur
De datum en het uur worden altijd in een van de volgende
formaten aangegeven. Het uur wordt altijd in een
24-uursformaat weergegeven.
•
DD/MM/JJ UU:MM
•
JJ/MM/DD UU:MM
•
MM/DD/JJ UU:MM
Navigatiepijlen
De linker- en rechterpijlen zijn alleen zichtbaar als de
schermnavigatie is toegestaan.
3A8519C
Schermmenu
Het schermmenu geeft het huidige actieve scherm aan, dat
is gemarkeerd. Het geeft ook de verbonden schermen aan
die beschikbaar zijn door naar links en rechts te bladeren.
Systeemmodussen
De huidige systeemmodus wordt linksonder in de
menubalk weergegeven en schakelt tussen Pompstatus
en Warmtestatus. Pompstatus omvat: Pomp actief, Pomp
inactief, Pomp aan, Pomp uit, en Pomp aanzuigen. Warmte
Status omvat: Warmte actief, Warmte inactief, Warmte uit,
Opwarmen, Door en door opwarmen, Warmte op temp, en
Terugstellen.
Bij gebruik van een tandemsysteem worden alleen de
systeemmodi van de actieve eenheid weergegeven.
Status
De huidige systeemstatus wordt rechtsonder in de menubalk
getoond.
Alarm/Afwijking
De huidige systeemfout wordt getoond in het midden van de
menubalk. Er zijn vier mogelijkheden:
Pictogram
Geen
Navigatiepijlen
pictogram
Status
Softkeys
Pictogrammen naast de schermtoetsen geven aan welke
modus of actie bij elke schermtoets hoort. Schermtoetsen
zonder pictogram zijn niet actief op het huidige scherm.
Zie Geavanceerde weergavemodule (ADM - Advanced
Display Module) op pagina 16 en ADM softkeys op
pagina 20.
Voorkom schade aan de schermtoetsen door niet met
scherpe voorwerpen zoals pennen, kunststof kaarten
of vingernagels op de toetsen te drukken.
Details van het ADM-display
Functie
Geen informatie of er is geen fout
opgetreden
Aanbeveling
Afwijking
Alarm
LET OP
