Opstellen
6.

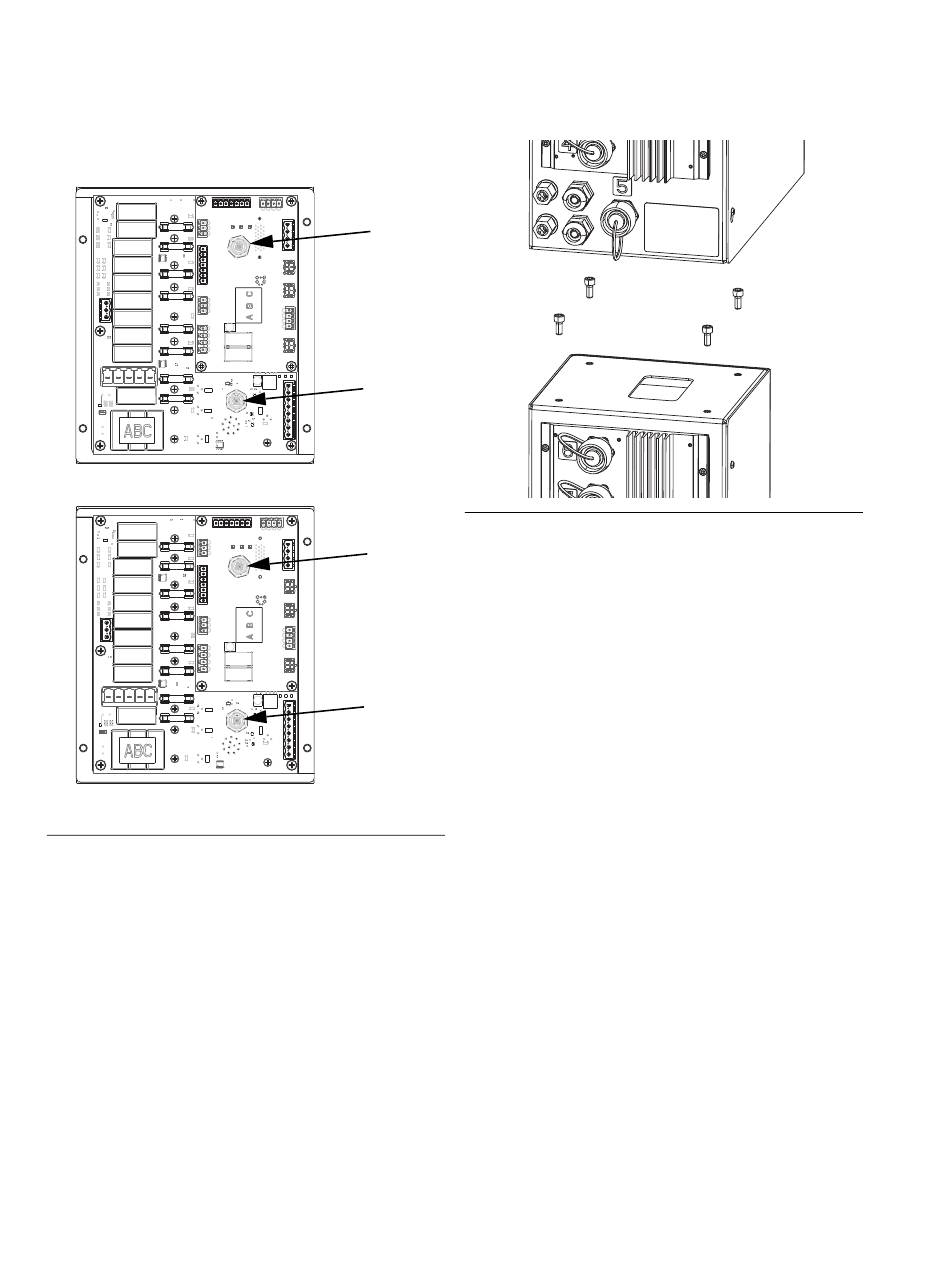

Ontkoppel de CAN-kabel van aansluitingspunt 2 (B2)
op AMZ 1 in de warmteregelkast (S) en sluit hem
opnieuw aan op aansluitingspunt 1 (B1) op AMZ 2
in de uitbreidingsmodule.
AMZ 1
AMZ 2
A
. 19
FB
30
7.
Sluit de uitbreidingsmodule aan op de warmteregelkast
(S) met behulp van de vier schroeven die bij de set zijn
geleverd.
B1
B2
A
. 20
FB
8.
Installeer de beschermstrip rond de opening tussen
de behuizingen.
B1
9.
Sluit de CAN-kabel, die bij de uitbreidingsmodule
is geleverd, aan op bulkhead 2 (B2) in AMZ 1 in
de warmteregelkast (S).
10. Sluit de bedradingsbundel (479) van de
uitbreidingsmodule aan op AMZ1 zoals getoond
in A
. 17.
FB
B2
11. Sluit de draden L1, L2, L3 en L4 van de
uitbreidingsmodule aan op de stroomonderbreker (445)
zoals getoond in A
. 18.
FB
3A8519C
