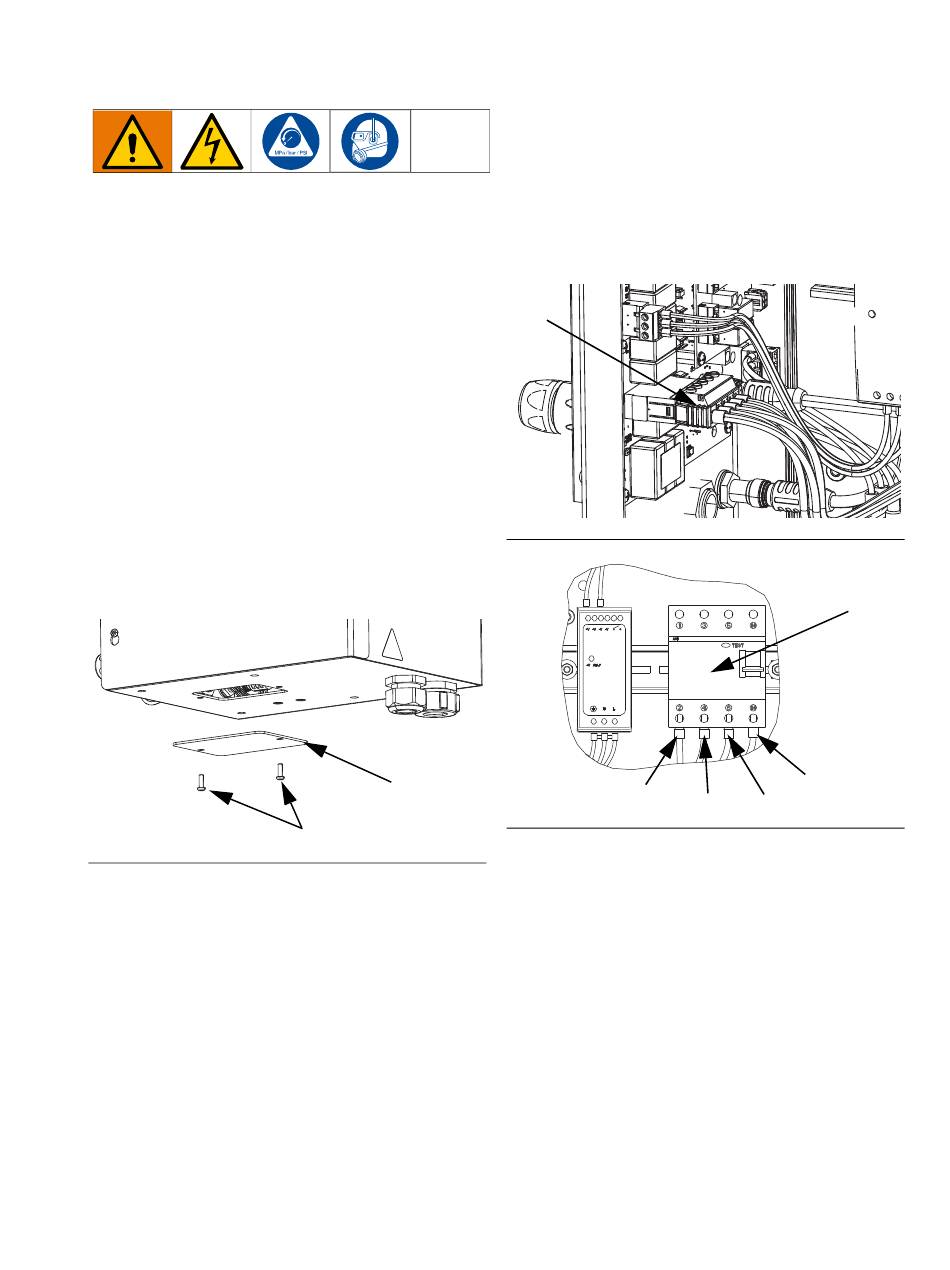

Uitbreidingsmodule installeren
De Therm-O-Flow Warm Melt wordt standaard geleverd
met een warmteregelkast (S), die naast de pomp- en
platenverwarmingszones tot zes verwarmingszones
ondersteunt. Wanneer de uitbreidingsmodule aan het
systeem wordt toegevoegd, kunnen acht extra
verwarmingszones worden toegevoegd, waardoor de
maximale stroomafname van het systeem toeneemt.
Zie Uitbreidingsmodule, 26B238 op pagina 127 voor
onderdelen van de uitbreidingsmodule.
Zie Stroomvereisten op pagina 23 voor de maximale
stroomsterkte voor een standaardsysteem en een systeem
met de uitbreidingsmodule geïnstalleerd.
1.
Voer de Drukontlastingsprocedure uit op pagina 46.
2.
Zet het systeem uit en ontkoppel de stroom.
3.
Draai de schroeven los en verwijder het deksel (452)
van de warmteregelkast (S). Zie A
4.
Verwijder de twee schroeven (433) en het deksel (457)
van de onderkant van de warmteregelkast (S).
A
. 16
FB
3A8519C
. 9 op pagina 24.
FB
457
433
5.
Koppel de bedradingsbundel (447) los van AMZ 1
in de warmteregelkast (S) door de draden L1, L2, L3
en L4 los te draaien van de stroomonderbreker (445).
Gooi de bedradingsbundel (447) weg.
447
A
. 17
FB
L4
A
. 18
FB
Opstellen
445
L1
L2
L3
29
