Systeemoverzicht grote installatie
Bij gebruik van het Oproepsysteem 834 Plus als grote installatie dient een systeembesturing-
scentrale als centraal besturingselement (stationoverkoepelend). In deze configuratie zijn
meerdere stations mogelijk en de koppeling van externe systemen (brandmeldinstallatie
(BMA), DECT, VoIP) en zelfbewaking van het systeem (aanleggen van logbestanden) gaat
automatisch.
Systeembesturing-
scentrale Plus
Extern LAN
Assistent +
timeserver
(NTP)
DECT
Brandmel-
dinstallatie
Station 1
Ethernetswitch
Station 2
Ethernetswitch
Naar overige stations
(max. 26)

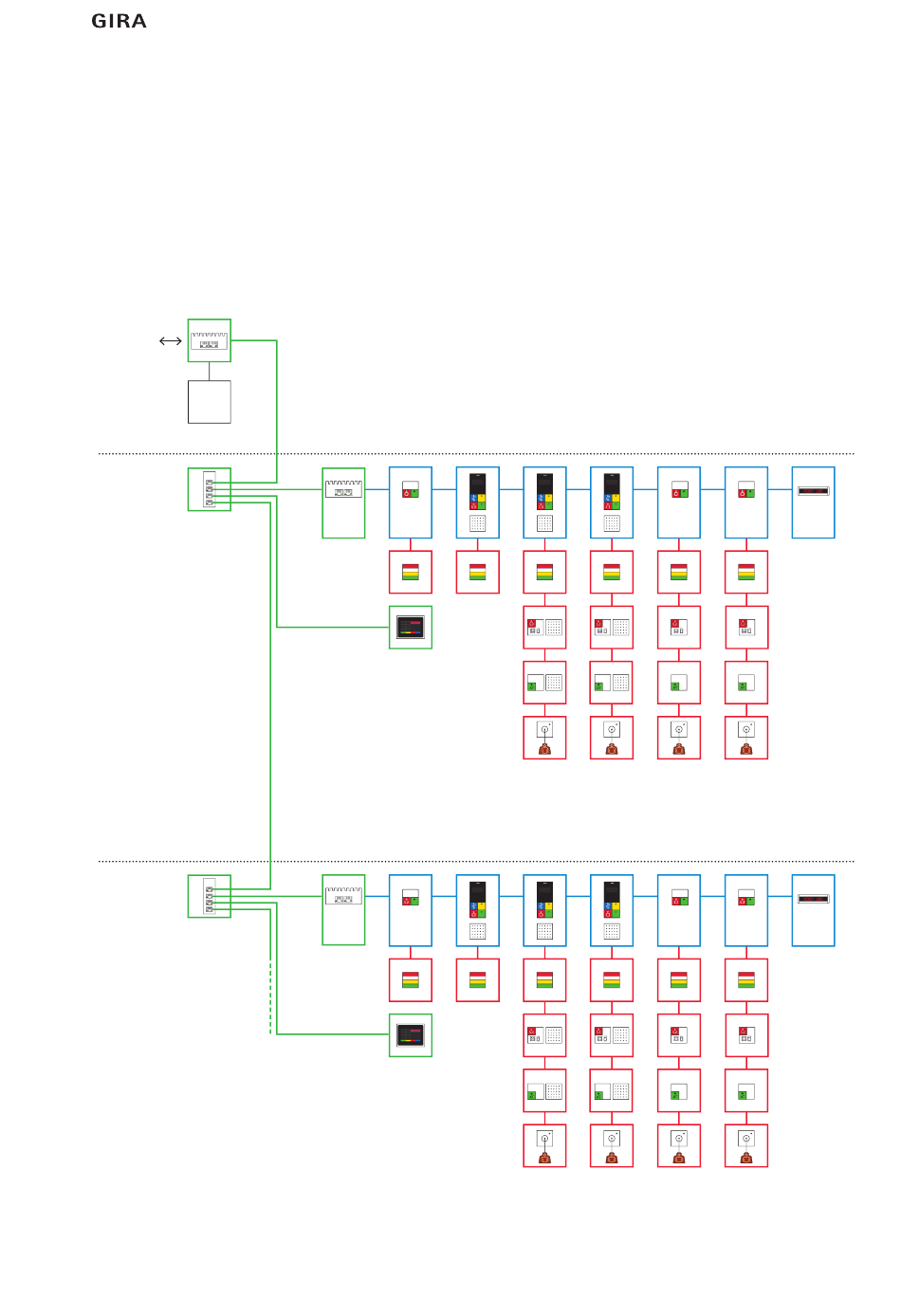

Afbeelding 2.3: Voorbeeld voor de systeemopbouw van een grote installatie
