Installatie
3.8.1
Netgelijkrichter met UPS, artikelnr. 2973 00 voor gebruik met de systeembe-
sturingscentrale, artikelnr. 5972 00 of de stationscentrale, artikelnr. 5973 00
Netvoeding met een ingangsspanningsbereik van 115 V tot 230 V AC. Uitgangsspanning
24 V DC met onderbrekingsvrije voeding (UPS). Wanneer de netingangsspanning afneemt,
wordt de aangesloten belasting onderbrekingsvrij verder gevoed door de batterijen. Wanneer
de netingangsspanning weer toeneemt, worden de batterijen gescheiden van de belasting en
met de interne oplader weer opgeladen.
Het apparaat is ontworpen voor 24-uursbedrijf bij nominaal vermogen.
Zelfdiagnose voor bewaking van de batterijen, bijvoorbeeld ter bescherming tegen diepontla-
ding enz.
Via potentiaalvrije relaiscontacten kunnen verschillende bedrijfstoestanden (stroomuitval,
batterijwaarschuwing enz.) van de netgelijkrichter worden doorgegeven.
Het apparaat is voorzien van onderstaande LED-statusweergaven:
1 Rode LED (Battery Warning): Brandt ca. 2 minuten voordat de batterijen leeg zijn en de
2 Gele LED (Battery 2 min):
3 Groene LED (Power Output):
4 Groene LED (Battery active):
5 Spanningkeuzeschakelaar aan de onderzijde van het apparaat.
1
2
3
4
Battery
Battery
Battery
Battery
Warning
2 min
Output
activ

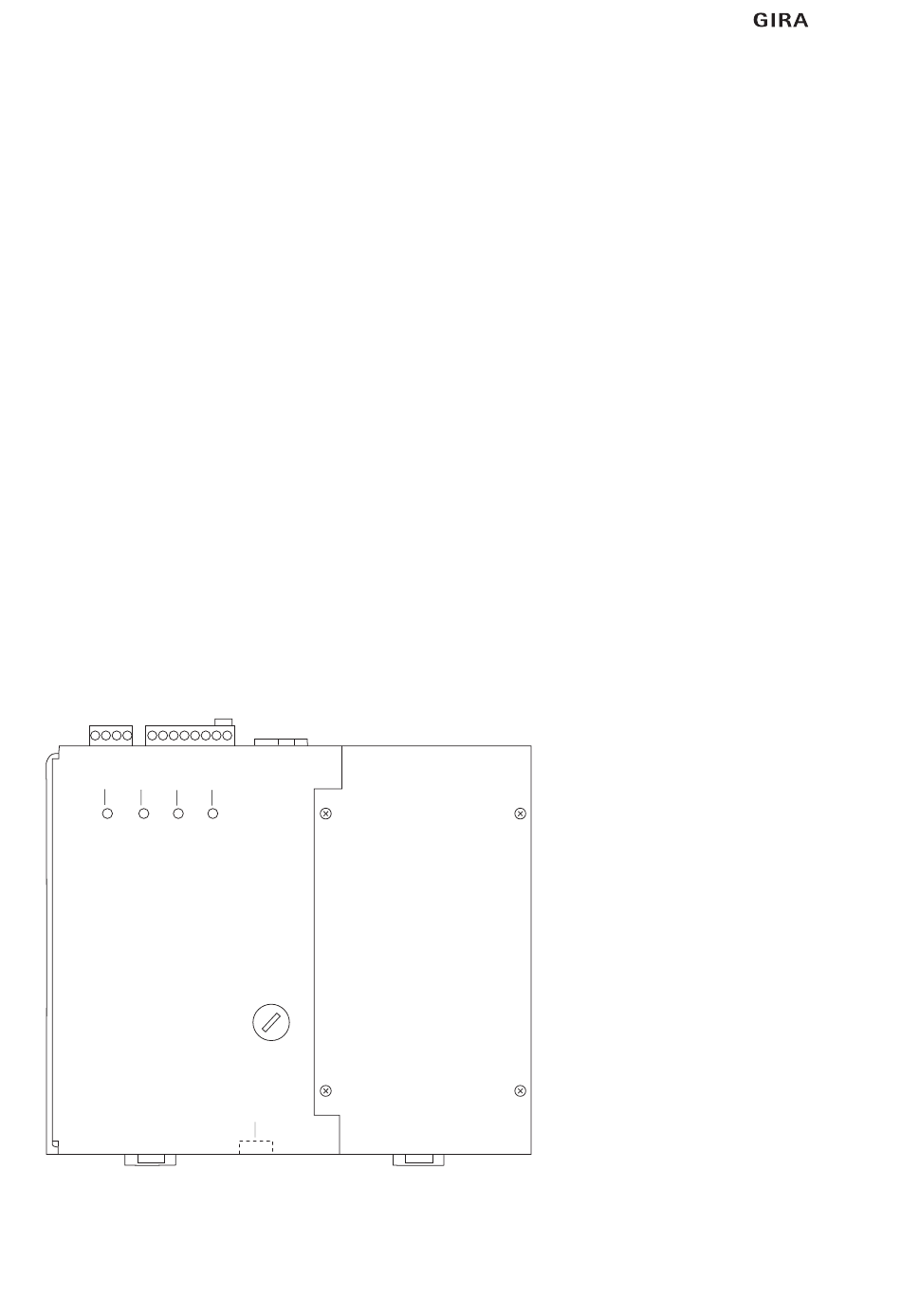

Afbeelding 3.19: Apparaatoverzicht netgelijkrichter met UPS
50
beveiliging tegen diepontladen de belasting uitschakelt.
Brandt wanneer bij een stroomuitval de belasting ca. 2
minuten lang door de batterijen wordt gevoed. De tijdge-
ver wordt elke keer bij herstel van de netspanning gereset.
Op de uitgangsklemmen staat spanning, van netvoeding
of batterijen (UPS-bedrijf).
UPS-bedrijf; de LED brandt bij uitval van de netspanning.
De batterij voedt de belasting.
5
06.2016/V2.0
