Aansluiting I/O-module opbouw Plus (8/8) op de stationsbus
De 8 ingangen van deze module zijn verdeeld over 2 groepen (input 1-4 en input 5-8). De 4
ingangen van beide groepen hebben een gemeenschappelijk referentiepunt (COM 1-4 en
COM 5-8). Op de ingangen kunnen spanningen van 5-30 V AC/DC worden gezet.
Er kunnen externe spanningen en de eigen uitgangsspanning van de module (+24 V out en
GND out) worden aangesloten.
Functie uitgang: zie etiket op het apparaat.

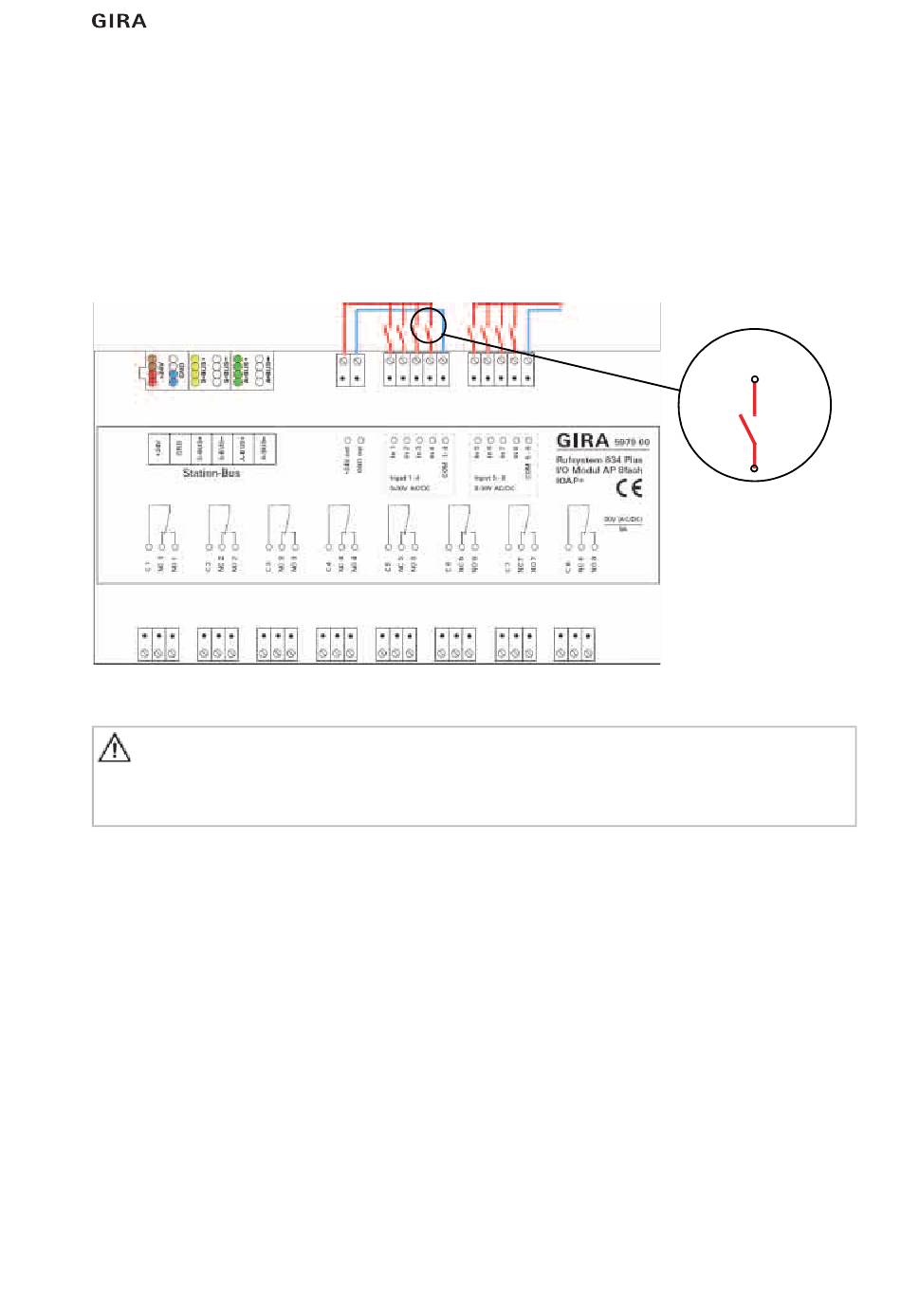

Afbeelding 3.26: I/O-module 8-voudig
Let op: veilige scheiding in acht nemen
Bij aansluiting van externe systemen op de systeeminterfaces (bijvoorbeeld DECT- resp. BMA)
moet uitschakelbeveiliging conform EN 60601-1 in acht worden genomen.
06.2016/V 2.0
bijvoorbeeld externe spanningen
bijvoorbeeld
deurcontact
Installatie
57
