Aansluiting diagnose-aansluitkabel
Kabel voor verbinding van een potentiaalvrij contact van een extern apparaat met de oproep-
knop met externe aansluiting en diagnoseaansluiting (Oproepsysteem 834 Plus), artikelnr.
5906 .., resp. oproepknop met 2 diagnoseaansluitingen (Oproepsysteem 834 Plus), art. nr.:
5907 ...
Let op: breng de kabel niet in contact met 230 V!
De diagnose-aansluitkabel is uitsluitend geschikt voor laagspanning.
Let op! Aansluiting van medische elektrische apparatuur (ME-apparatuur)
Voor het aansluiten van actieve medische producten op de diagnosebus is uitsluitend de
exploitant verantwoordelijk. Het Gira oproepsysteem wordt daardoor onderdeel van een
medisch-elektrisch systeem en mag alleen worden gebruikt om informatie door te geven met
inachtneming van DIN EN 60601-1-8. Het mag niet als onderdeel van een verdeeld alarmsys-
teem volgens DIN EN 60601-1-8 worden gebruikt, omdat een betrouwbare overdracht van
signalen (alarmsignalen) niet is gewaarborgd. Als het beoogd gebruik door de exploitant
wordt gewijzigd en het oproepsysteem als onderdeel van een medisch elektrisch systeem
voor het doorgeven van alarmsignalen wordt gebruikt, is dit in de zin van § 12 MPG een zelf-
vervaardiging. Als een exploitant het Gira oproepsysteem als onderdeel van een verdeeld
alarmsysteem gebruikt volgens de definitie van DIN EN 60601-1-8, dan gebruikt hij het Gira
oproepsysteem buiten het door Gira vastgelegd beoogd gebruik.
In het Oproepsysteem 834 Plus kan het potentiaalvrije contact van een extern apparaat als
verbreekcontact of als maakcontact werken. Aanbevolen wordt bekabeling als verbreekcont-
act.
+ 12 V

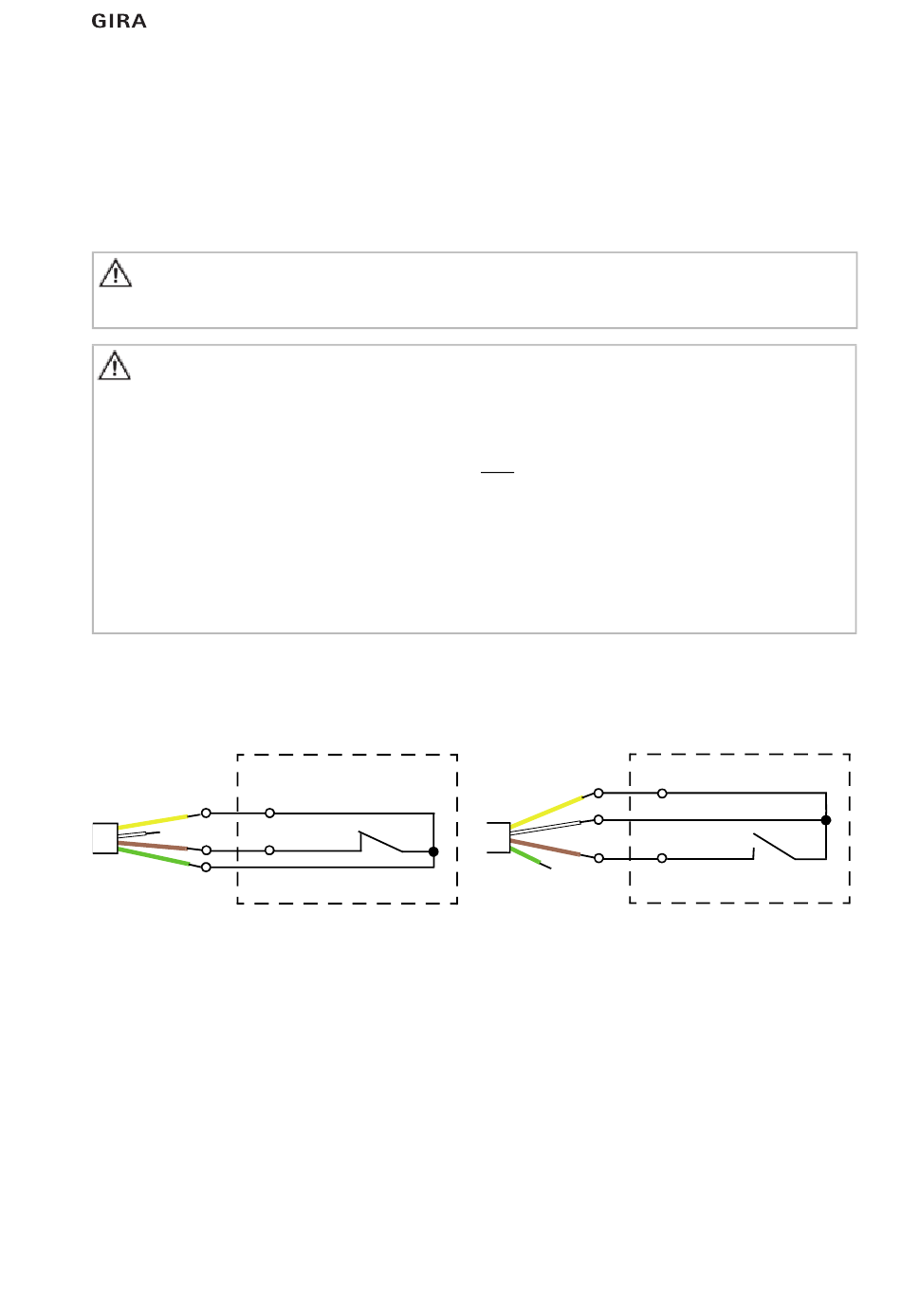

Afbeelding 3.12: diagnose-aansluitkabel
Sluit eerst het open uiteinde aan zoals afgebeeld. Steek vervolgens de RJ11-connector van de
aansluitkabel in de diagnoseaansluiting van de oproepknop (5906 .. resp. 5907 ..).
De oproepknop met externe aansluiting en diagnoseaansluiting, art. nr.: 5906 .. en de opro-
epknop met 2 diagnoseaansluitingen, artikelnr. 5907 .. zijn voorzien van een connectorbewa-
king die bij ontbreken van het connectorcontact een oproep activeert.
06.2016/V 2.0
als verbreekcontact
Bewaking
+ 12 V
Bewaking
als maakcontact
Installatie
43
