Installatie
3.7.1
Bekabeling van de stationsbusklem
Voor de voeding worden de aderparen rood/blauw plus bruin/wit gebruikt (verdubbeling van
de doorsnede).

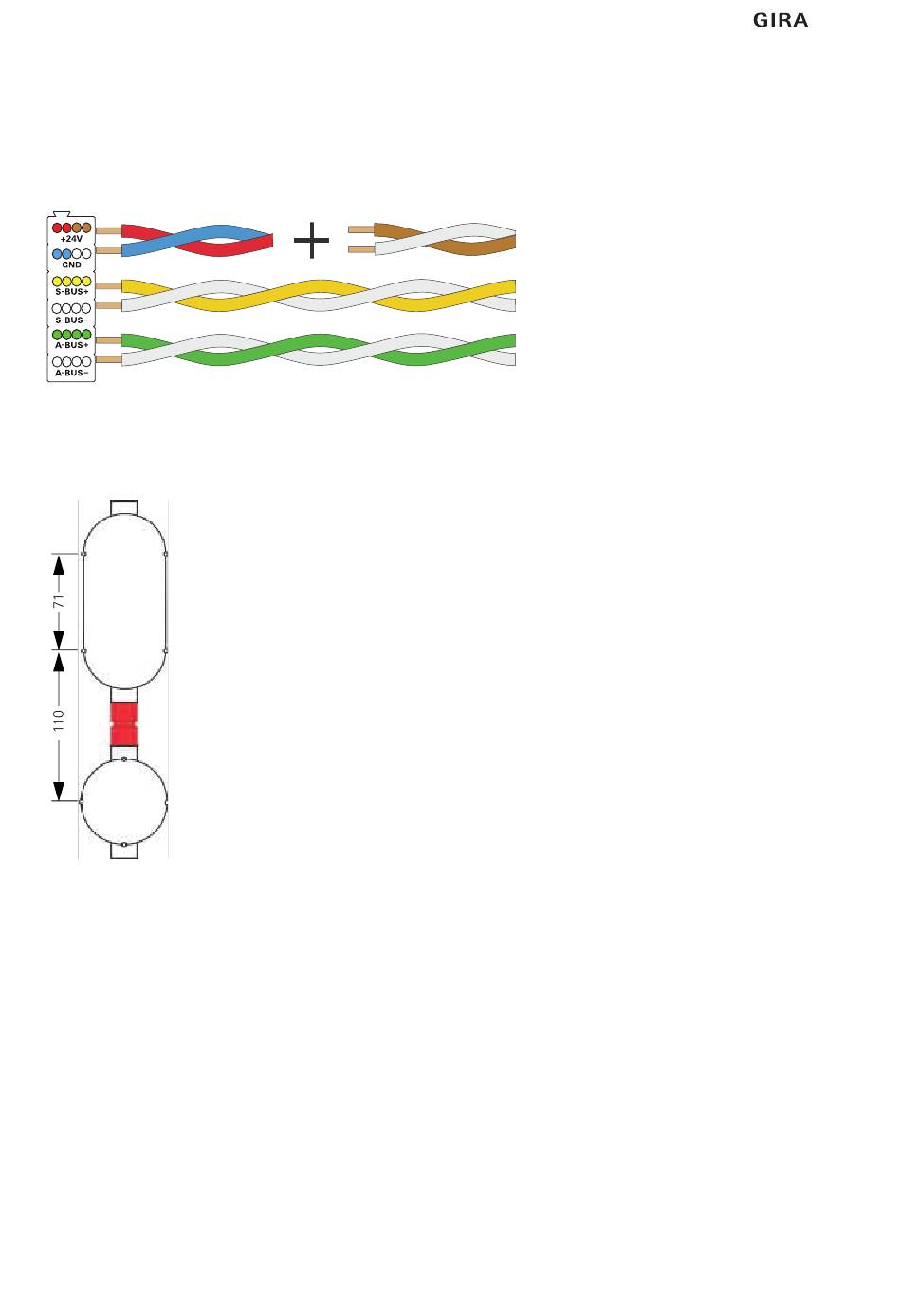

Afbeelding 3.16: Gebruik van 2 aderparen voor verdubbeling van de doorsnede voor de voeding
3.7.2
Montage-instructie voor kamerterminal en dienstruimteterminal:
Voor een optimale uitstraling moet de afstand tussen de terminal en de
spraakmodule worden uitgevoerd zoals afgebeeld. Bij de producten ZT+
(artikelnr. 5925 ..) en DZT+ (artikelnr. 5929: ..) worden inbouwdozen
(enkel- en tweevoudig) en een passend afstandsstuk meegeleverd.
Afbeelding 3.17: Optimale configuratie van de inbouwdozen met het afstandsstuk
46
De beide aderparen geel/wit
(databus) en groen/wit (audio-
bus) moeten in het volledige sys-
teem zijn getwist (twisted pair).
06.2016/V2.0
