Ontwerpvoorbeelden op kamerniveau
De maximale leidinglengte voor de kamerbus bedraagt 40 m. Er kunnen maximaal 16 kame-
rapparaten worden aangesloten.
2.10.1 Blokschema voor een tweepersoonskamer zonder spraakfunctie
Gang
patiëntenkamer
ZS+
Kamerbus
ZM+
ZUT+
kamertoilet

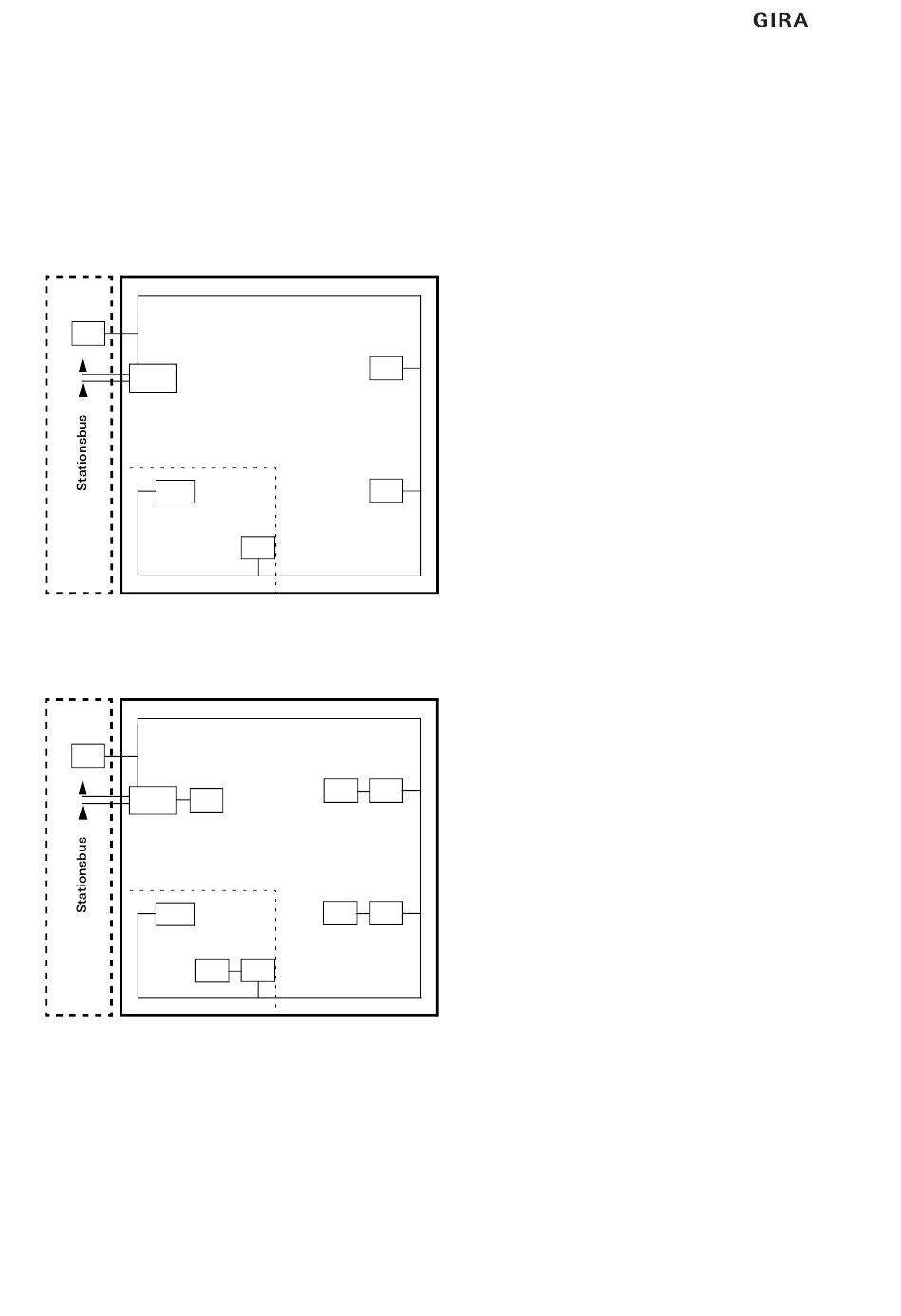

Afbeelding 2.6: Blokschema tweepersoonskamer zonder spraakfunctie
2.10.2 Blokschema voor een tweepersoonskamer met spraakfunctie
Gang
patiëntenkamer
ZS+
Kamerbus
S+
ZT+
ZUT+
kamertoilet
S+
Afbeelding 2.7: Blokschema tweepersoonskamer met spraakfunctie
24
RN+
RN+
AT+
S+
RN+
S+
RN+
AT+
