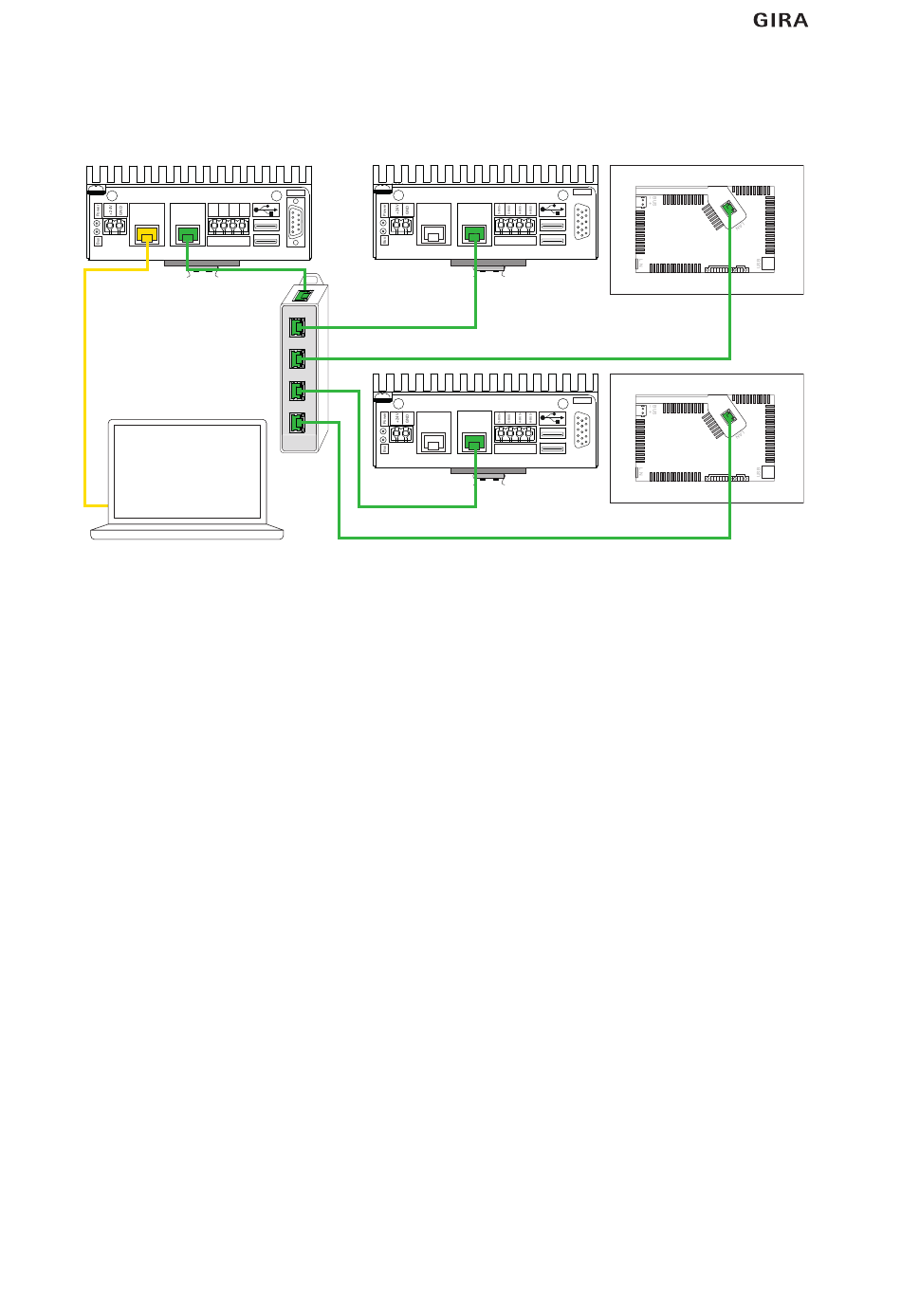

3.11.2 Schematische weergave van het systeemniveau van een grote installatie
Systeembesturing-
Extern
834 Plus
LAN
LAN
Configuratie-
PC
Gestructureerde bekabeling conform ISO-norm (ISO/IEC 11801:2002) Ethernet, leidingmateriaal twisted-pair, Cat.5 of hoger
Afbeelding 3.29: Verbinding van de netwerkcomponenten op systeemniveau (grote installatie)
3.11.3 Samenvatting van de eigenschappen op systeemniveau
Het systeemniveau (netwerkniveau) van het Gira Oproepsysteem 834 Plus heeft de volgende
eigenschappen:
– De netwerktopologie komt overeen met een "vermaasde topologie".
– Als toegangsprocedure wordt CSMA/CD gebruikt.
– De netwerktechnologie is Ethernet, gestructureerde bekabeling conform ISO-norm (ISO/
IEC 11801 (2002)).
– Er moeten twisted-pair kabels worden gebruikt van Cat.5, of beter nog Cat.6 of hoger.
– De aansluitelementen (connectoren en aansluitdozen) maken gebruik van de verbindings-
technologie RJ-45.
– Het netwerk wordt geparametriseerd op basis van TCP/IP.
60
Stationscentrale
DECT
Extern
Ethernetswitch
LAN
Stationscentrale
Extern
LAN
VGA
834 Plus
LAN
Station
BUS
Control 9 dienstruimteterminal Plus
VGA
834 Plus
LAN
Station
BUS
Control 9 dienstruimteterminal Plus
Audio
Video
Audio
Video
