Installatie
3.8.3
Voeding (bekabeling 24 V) van een station
Netvoeding (NG)
of netvoeding
met UPS (NGU)
b.v. serie-
klemmen

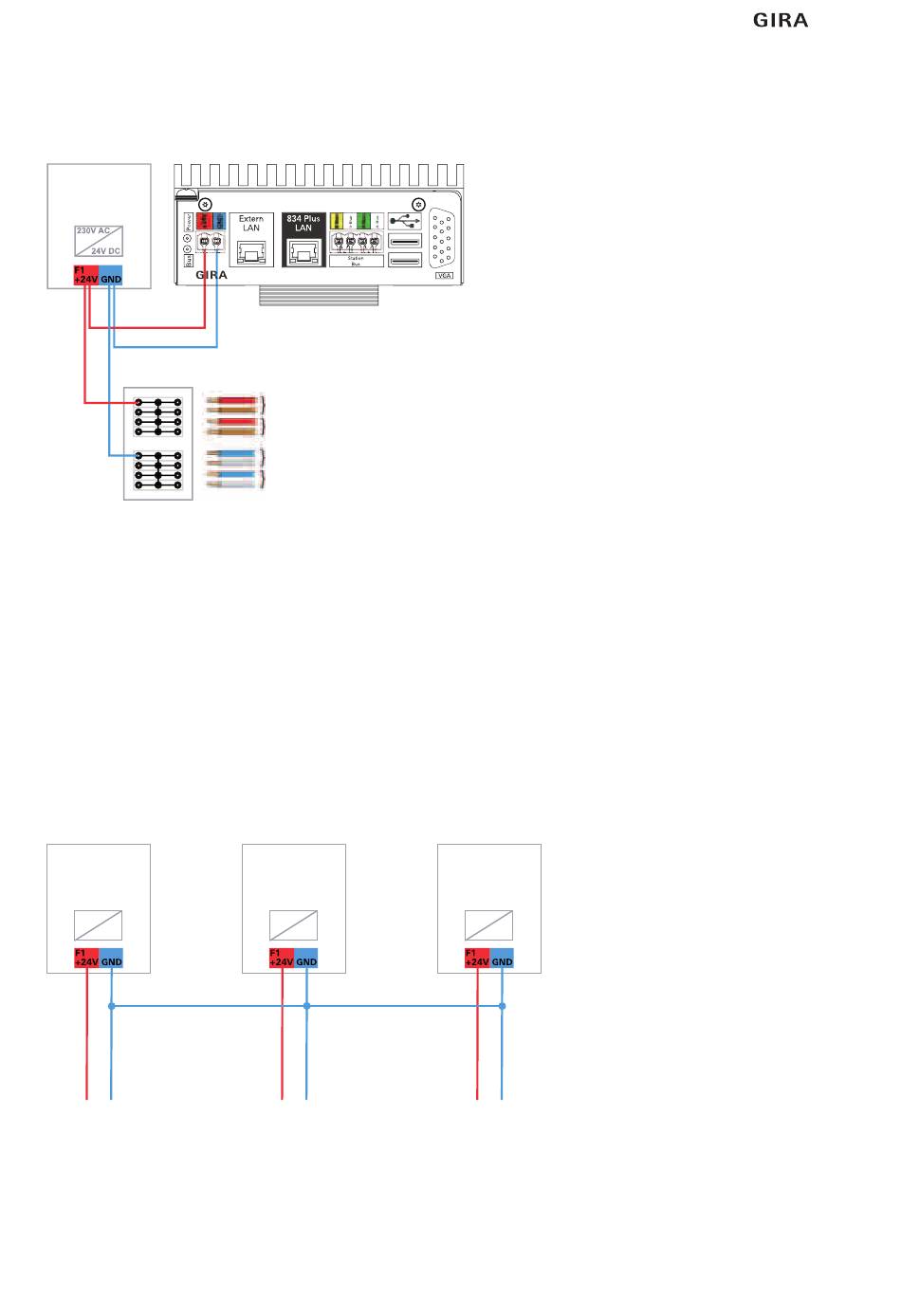

Afbeelding 3.22: Toevoer- en retourleiding van de voeding op een serieklem
3.8.4
Potentiaalvereffening
Alle met de oproepinstallatie verbonden beschermingsgeleiders (PE) moeten op dezelfde
hoofdpotentiaalvereffening van het gebouw of het algemene elektriciteitsnet worden aan-
gesloten. Wanneer dit bij uitgebreide oproepinstallatienetwerken niet mogelijk is, moeten de
stroomkringen van de oproepinstallatie worden opgedeeld in meerdere, onderling galvanisch
gescheiden, zones.
Bij het gebruik van meerdere netgelijkrichters in een station of meerdere netgelijkrichters in
een grotere installatie met meerdere stations, moet een potentiaalvereffening tussen de mas-
sakabels van de afzonderlijke netgelijkrichters worden aangebracht (aanbevolen 1,5 mm
Station 1
Netvoeding (NG)
of netvoeding
met UPS (NGU)
230V AC
24V DC
Potentiaalvereffening
24 V DC
Station 1
Afbeelding 3.23: Potentiaalvereffening tussen netvoedingen in een installatie
54
Stationscentrale
+ 24 V station toevoer
+ 24 V station retour
GND station toevoer
GND station retour
Station 2
Netvoeding (NG)
of netvoeding
met UPS (NGU)
230V AC
24V DC
(aanbevolen: 1,5 mm
24 V DC
Station 2
Station 3
Netvoeding (NG)
of netvoeding
met UPS (NGU)
230V AC
24V DC
2
)
24 V DC
Station 3
2
).
06.2016/V2.0
