3.8.2
Aansluiting van busdeelnemers op voeding en busleiding
Netvoeding (NG)
of netvoeding
met UPS (NGU)
bijv. serie-
klemmen,
aansluitingen zie afbeelding 3.22.
Legenda:
Voeding: maximaal 200 m per netvoeding. Leiding als ring sluiten.
24 + (rood en bruin), GND (blauw en wit).
Stationsbus: aderpaar geel en wit. Max. 1.000 m / max. 52 stationsbusdeelnemers.
Audiobus: aderpaar groen en wit. Max. 1.000 m.

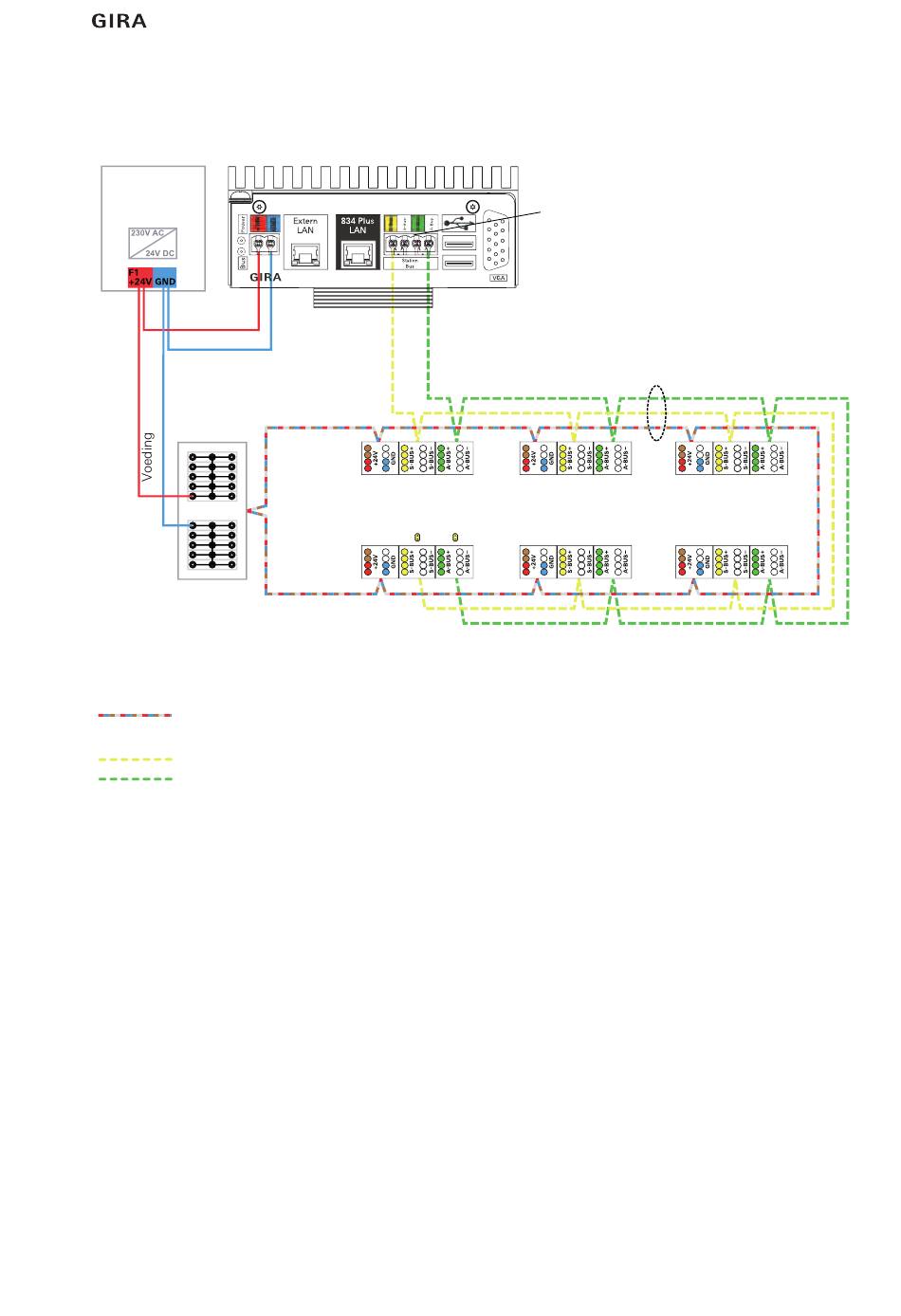

Afbeelding 3.21: Voorbeeldschakelschema voor aansluiting van de busdeelnemers op stationsbus en voeding
De busleidingen (geel/wit en groen/wit) moeten van apparaat naar apparaat worden doorge-
lusd. Het begin van de databus wordt daarbij altijd gevormd door de stationscentrale. Aftak-
kingen zijn niet toegestaan. De leiding mag - in tegenstelling tot de voeding - niet tot een ring
worden gesloten.
Het laatste stationsbusapparaat moet worden voorzien van twee gele jumpers (bij levering
van de stationscentrale inbegrepen) om de afsluitweerstanden (120 ) te activeren.
Metingen van de afsluitweerstanden in het systeem:
– Alle apparaten op de stationsbus moeten spanningsloos zijn.
– De meting wordt uitgevoerd tussen geel en wit (databus) resp. groen en wit (audiobus).
– Het resultaat met aangebrachte jumpers:
ca. 60 met aangesloten stationscentrale
ca. 120 zonder aangesloten stationscentrale
06.2016/V 2.0
Stationscentrale
2 jumpers op het
laatste busapparaat
zie afb. afbeelding 3.18
Stationsbus
J-Y/St)Y 4 x 2 x 0,8 mm
Installatie
53
