DEUTSCH

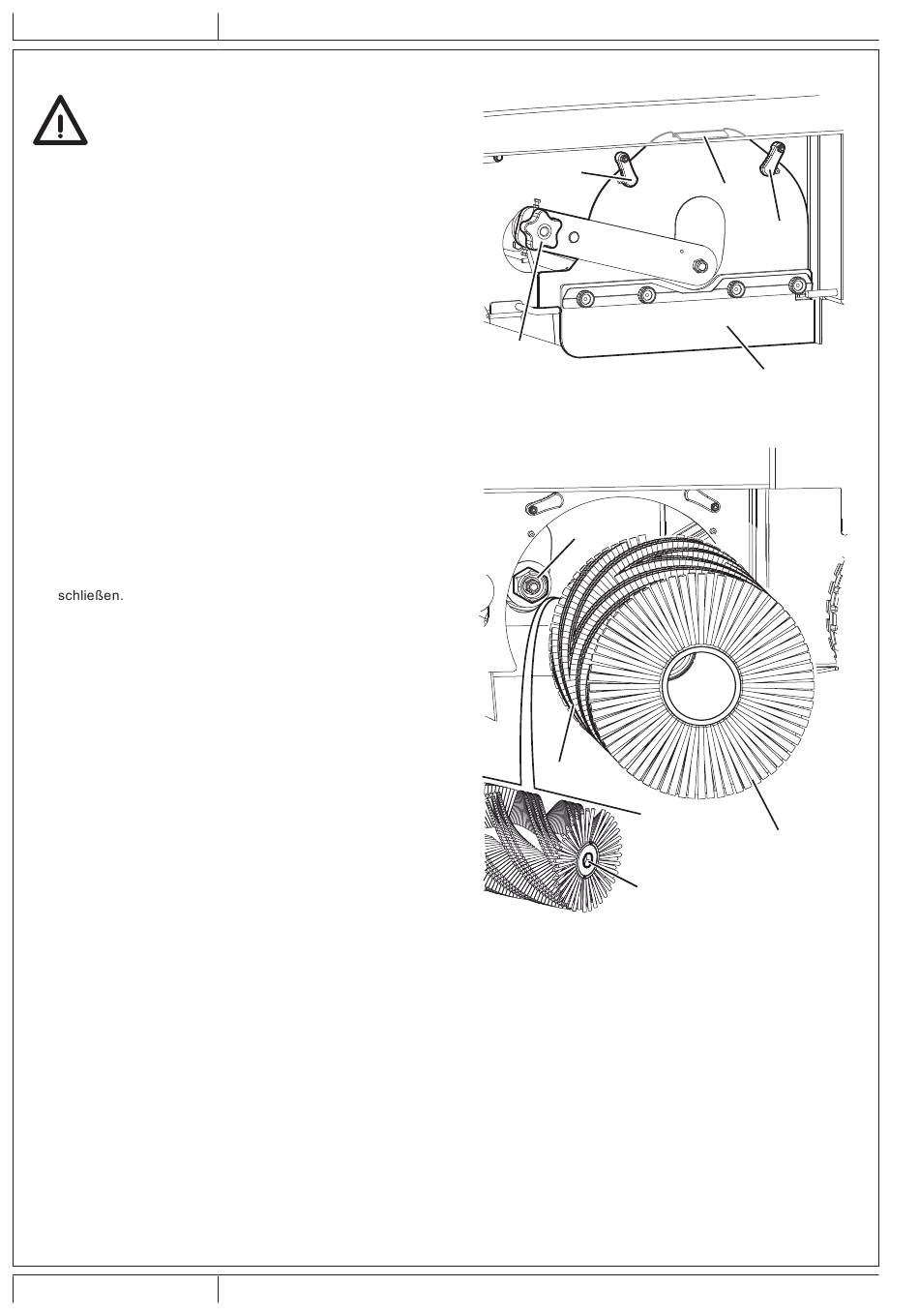

HAUPTKEHRWALZE AUSWECHSELN
ACHTUNG!
Beim Ersetzen der Hauptkehrwalze wird es
empfohlen, Arbeitshandschuhe zu tragen, denn
zwischen den Borsten können scharfe oder
spitze Abfälle eingeklemmt werden.
1.
Gerät auf ebenem Boden abstellen und Feststellbremse
betätigen.
2.
Den Zündschlüssel (61) auf „0" drehen, dann
herausziehen.
3.
Die linke Klappe (13) durch Drehen der Haltevorrichtung
abnehmen.
4.
Den Drehgriff (A, Abb. 8) lösen und abnehmen.
5.
Die Hebel (B) drehen.
6.
Die Verschlussgruppe des Bürstenraums (C) an der Falz
(D) angreifend ausbauen.
7.
Die Hauptkehrwalze (E, Abb. 9) ausbauen.
8.
Prüfen, dass die Mitnehmernabe (F) frei von Schmutz
und Gegenstände ist (Leinen, Lappen, usw.), die zufällig
aufgerollt worden sind.
9.
Beim Einbau der neuen Hauptkehrwalze die Borsten wie in
der Abbildung (G) ausrichten.
10. Beim Einbauen der neuen Hauptkehrwalze sicherstellen,
dass die Sechskant-Aufnahme (H) auf die Mitnehmernabe
(F) aufgesetzt wird.
11. Die Bürstenraumverschlussgruppe (C, Abb. 8) durch
Drehen der Hebel (B) und Festschrauben des Drehgriffs
(A) installieren.
12. Die linke Klappe (13) durch Drehen der Haltevorrichtung
13. Die Höhe der Hauptkehrwalze wie im vorhergehenden
Abschnitt beschrieben prüfen und einstellen.
24
BETRIEBSANLEITUNG
SW4000 - 1464809000
B
A
Abbildung 8
F
G
H
Abbildung 9
D
B
C
P100595
E
P100596
