Er wordt uitgeschakeld wanneer de temperatuur: 40 °C +
0 K = 40 °C wordt overschreden.
Modulatie
alleen SolvisMax/Ben Solo
Instelwaarde temperatuur
De vereiste ketelaanvoerwatertemperatuur wordt als ana-
loog spanningssignaal (0 - 10 Volt) via uitgang O-1 aan een
modulerende ketel verzonden. In het menu „Modulatie"
dient, al naar gelang van het keteltype en fabricaat, een
dienovereenkomstige signaalomzetting t.b.v. de regel-
grootheden te worden ingesteld.
Standaardinstelling van de signaalomzetting:
De vooraf in de fabriek ingestelde signaalomzetting in de
regeling komt overeen met de gangbare verwarmingske-
tels:
• 30° C worden 3,0 V toegewezen (1) en
• 80° C worden 8,0 V toegewezen (2).

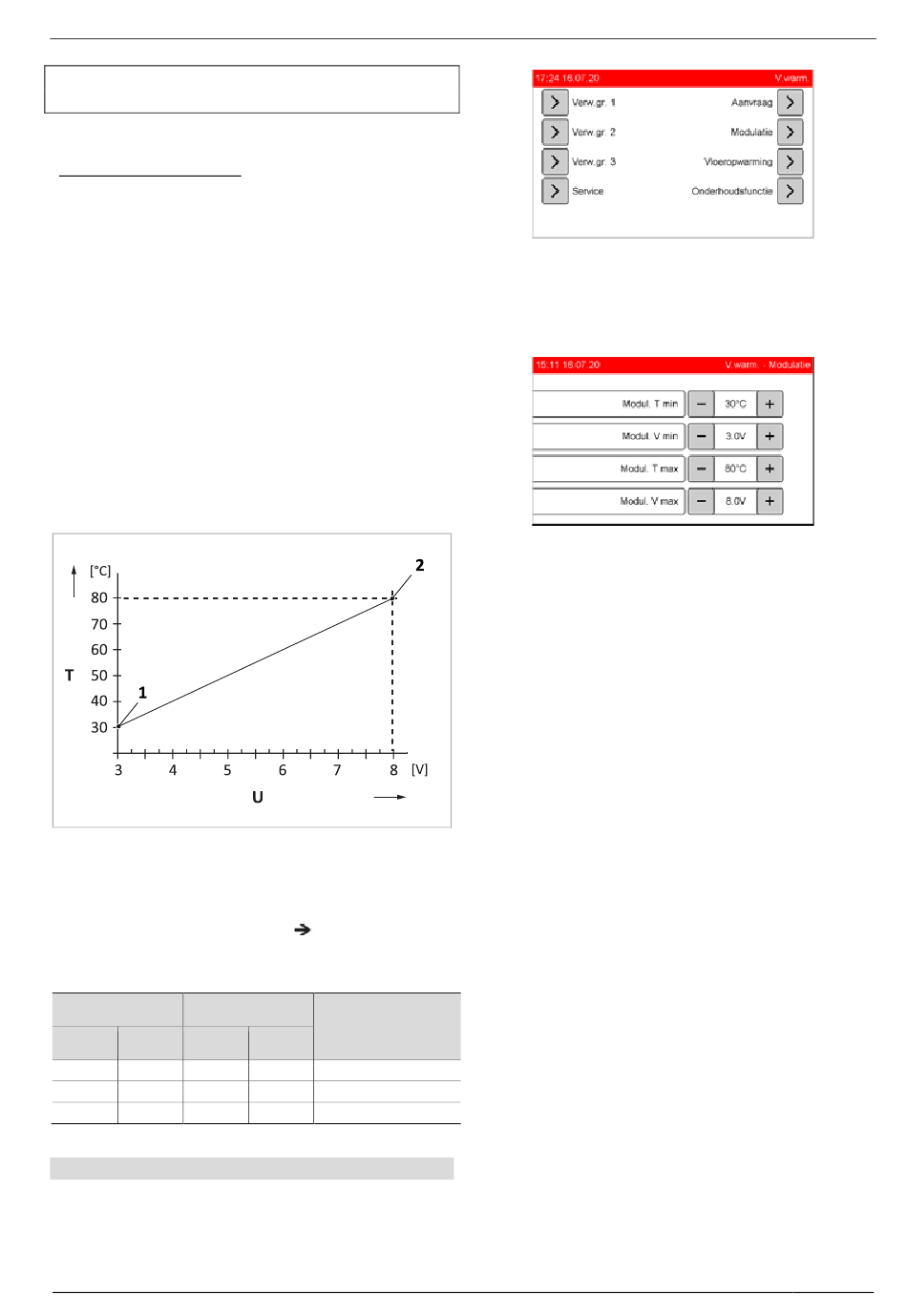

In het volgende diagram wordt de afhankelijkheid van het
spanningssignaal ten opzichte van de aanvoerwatertem-
peratuur van de ketel weergegeven.
Afb. 6: Standaard signaalomzetting (gangbare ketel)
Vaststellen van de signaalomzetting
De betreffende waarden vindt u in de specifieke informatie
(tabel of diagram) van de ketelfabrikant. De vastgestelde
waarden moeten vervolgens in de
de van de aanvoerwatertemperatuur" worden ingevoerd.
Instelwaarde van de aanvoerwatertemperatuur
Aanvoerwatertem-
Ingangsspanning [V]
peratuur [° C]
Fabrieks-
Fabrieks-
instelling Eigen
instelling Eigen
–
0,0
30
3,0
80
8,0
Schaalverdeling instellen
1. Naar het „INSTALLATEUR MENU" omschakelen.
2. Menupunt „Verwarming" selecteren.
3. „Modulatie" selecteren.
SOLVIS BAL-SBSX-3-I-NL · Technische wijzigingen voorbehouden · 32446-3a
4. De te regelen aanvoertemperatuur van de ketel „Mo-
5. De betreffende stuurspanning „Modul. V Min", „Mo-
tabel „Instelwaar-
Toestand verwar-
mingsketel
Uit
In / Start
In / Max
dul. T Min", „Modul. T Max" invoeren.
dul. V Max" invoeren.
6 Instellingen
31
