6.5.12 Ketel voor vaste brandstof
optionele speciale functie
Deze functie wordt toegelicht in het hoofdstuk
stuk „Configuratie van de speciale functie vastebrandstof-
ketel", pag. 15.
6.6 Ingangen
Bij de ingangen wordt principieel onderscheid gemaakt
tussen temperatuur- (ingangen S1 tot S16) en flowsenso-
ren (ingangen S17 en S18). Verder zijn er twee digitale en
drie analoge ingangen.
De omschrijving van de afzonderlijke in- en uitgan-
gen is afhankelijk van het geselecteerde systeem,
zie
Montagehandleiding (MAL-BEN) c.q. aan-
sluitschema's en installatieschema's (ALS-MAX-7).
6.6.1 Temperatuur- en flowsensoren
Ingangsmenu oproepen
Hieronder worden de instelmogelijkheden nader toege-
licht:
1. Naar het „INSTALLATEUR MENU" omschakelen.
2. Menu-onderdeel „Ingang" selecteren.
3. Ingang selecteren.

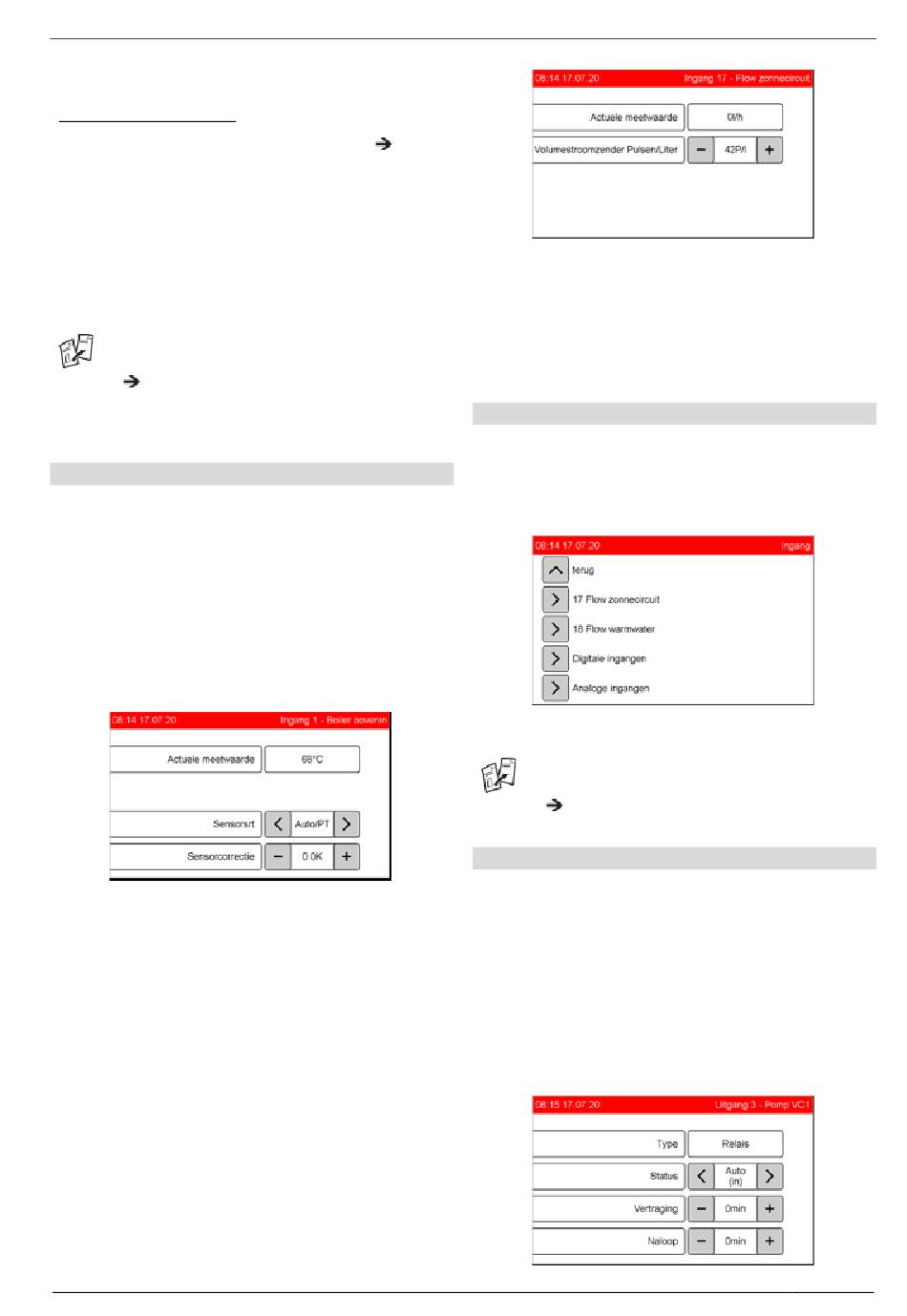

Temperatuursensoren
In deze paragraaf worden, aan de hand van het voorbeeld
van ingang S1, de instelmogelijkheden van de tempera-
tuursensoren beschreven:
• "Actuele meetwaarde": Weergave van de actuele sen-
sorwaarde.
• "Sensortype": Weergave van het type sensor. De types
"Auto", "PT1000" of "KTY" kunnen worden ingesteld. In
de positie "AUTO" wordt het sensortype automatisch
herkend.
• "Sensorcorrectie": Hier kan de sensor worden gekali-
breerd, bij v. als door te hoge kabelweerstanden syste-
matische fouten optreden.
Flowmeter
In deze paragraaf worden, aan de hand van het voorbeeld
van ingang S17, de instelmogelijkheden van de flowmeters
beschreven:
SOLVIS BAL-SBSX-3-I-NL · Technische wijzigingen voorbehouden · 32446-3a
hoofd-
• „Resolutie FLM": Wordt een flowmeter aangesloten, dan
dient op deze plaats de sensor te worden geconfigu-
reerd. Invoer in [P/l], pulsen per liter.
• „Actuele meetwaarde": Weergave van de actuele sen-
sorwaarde in liter per uur.
6.6.2
Digitale / analoge ingangen
Digitale of analoge ingangen oproepen
1. Naar het "INSTALLATEURMENU" omschakelen.
2. Menupunt "Ingang" selecteren.
3. Menupunt "Digitale ingangen" of "Analoge ingangen"
selecteren.
6.7 Uitgangen
De omschrijving van de afzonderlijke in- en uitgan-
gen is afhankelijk van het geselecteerde systeem,
zie
Montagehandleiding (MAL-BEN) c.q. aan-
sluitschema's en installatieschema's (ALS-MAX-7).
Uitgangsmenu openen
Hieronder worden de instellingsmogelijkheden nader
toegelicht:
1. Naar het "INSTALLATEURMENU" omschakelen.
2. Menupunt "Uitgang" selecteren.
3. De uitgang selecteren.
Schakeluitgang (A1 - A14)
In deze paragraaf worden, aan de hand van het voorbeeld
van uitgang A3 (groepspomp 1), de instellingsmogelijkhe-
den van de schakeluitgangen beschreven:
6 Instellingen
47
