6 Instellingen
6.4 Zonnesysteem
Sensorposities
Voor de overige uitvoeringen via de regeling van het zon-
necircuit zijn hieronder de posities van de sensoren in
afbeeldingen verduidelijkt.

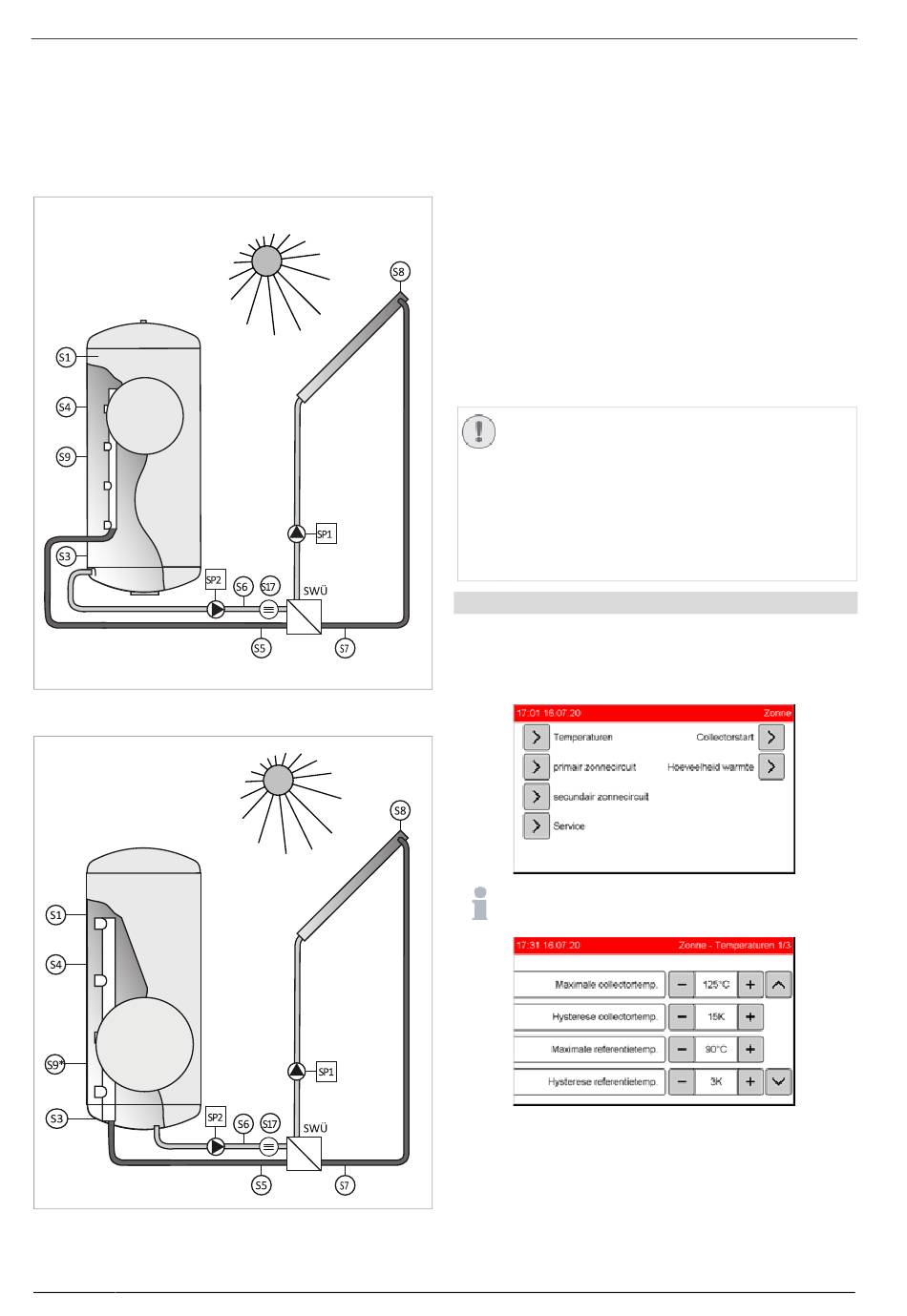

Afb. 8: Posities van de sensoren SolvisMax Gas, Olie, Solo en Stadsver-
warming
Afb. 9: Posities van de sensoren SolvisBen
* alleen SolvisBen Solo
36
Ingangen:
S1
Boiler bovenin
S3
Voorraadvatreferentie
S4
Verwarmingsbuffer, bovenin
S5
Zonnecircuitaanvoer 2
S6
Zonnecircuitretour 2
S7
Zonnecircuitaanvoer 1
S8
Collector
S9
Verwarmingsbuffer, onderin (SolvisBen Solo en Solvis-
Max)
S17
Zonnevolumestroom
Uitgangen:
SP1
Pomp zonnec. 1
SP2
Pomp zonnec. 2
Legenda:
ZWW
Zonnesysteem-warmtewisselaar
6.4.1 Temperaturen
ATTENTIE
Overschrijden van de toelaatbare temperaturen
mogelijk
De installatie kan worden beschadigd en uitvallen.
• De in de fabriek ingestelde waarden niet wijzi-
gen, omdat de voor de installatieonderdelen
maximaal toegestane temperaturen mogen niet
worden overschreden.
Instelwaarden controleren
1. Naar het „INSTALLATEUR MENU" omschakelen.
2. „Zonnesyst." selecteren.
3. „Temperaturen" selecteren.
Deze waarden niet wijzigen, a.u.b.
• „Maximale collectortemp.": als de collectortemperatuur
(S8) tot boven de maximale collectortemperatuur stijgt
(125 °C), wordt de zonnecircuitpomp uitgeschakeld. De-
ze functie beschermt het zonne-energiesysteem als
stoomvorming in de collector optreedt.
• „Max. referentietemp.": de zonnecircuitpomp wordt
uitgeschakeld als op de boiler onder (S3, „Boilerreferen-
BAL-SBSX-3-I-NL · Technische wijzigingen voorbehouden · 32446-3a SOLVIS
