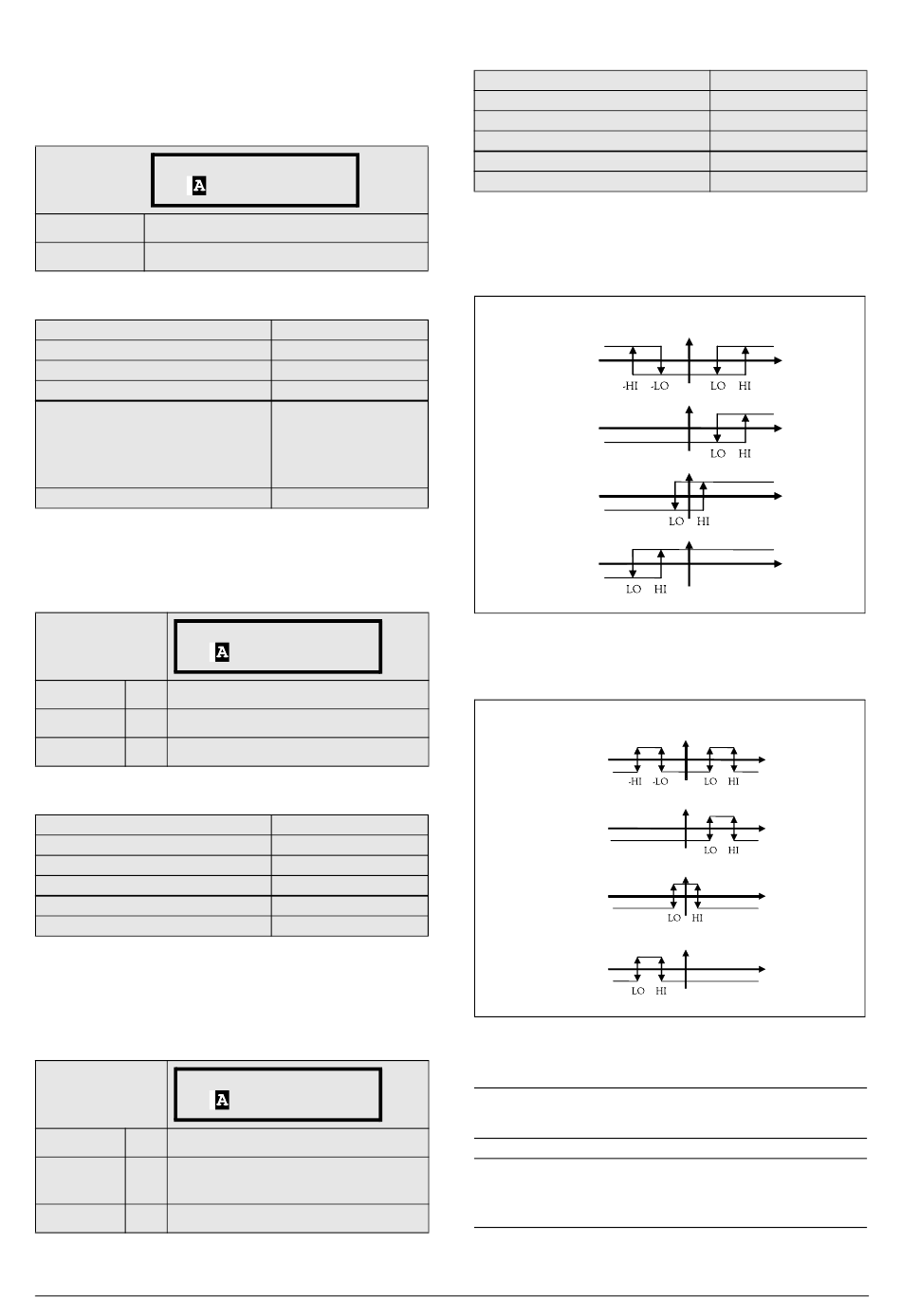

Analoge Comparator 1, Niveau Lo [6113]
Stelt het lage niveau voor de analoge comparator in, met
eenheid en bereik volgens de in het menu gekozen waarde
[6111].
6113 CA1 NivoLO
Stp
Standaard:
200 rpm
Bereik:
Bereik als [6112].
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
Analoge Comparator 1, Type [6114]
Kiest het analoge comparatortype, d.w.z. Hysterese of
Venster. Zie Afb. 49 en Afb. 50.
6114 CA1 Type
Stp
Standaard:
Hysterese
Hysterese
0
Hysterese-comparator
Window
1
Window- comparator
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
Analoge Comparator 1, Polariteit [6115]
Kiest hoe de gekozen waarde in [6111] dient te worden
behandeld vóór de analoge comparator, d.w.z. als absolute
waarde of met een sign. Zie Afb. 49.
6115 CA1 Polar
Stp
Standaard:
Unipolair
Gebruikte absolute waarde van [6111]
Unipolair
0
Bipolair
Bipolair
1
Gebruikte signed-waarde van [6111]
114 Beschrijving en functionaliteit van parameters
Adv)
200 rpm
43403
170/52
4d4b
19787
Lang,
1=1 W, 0,1 A, 0,1 V,
°
0,1 Hz, 0,1
C, 1 kWh, 1H,
1%, 1 rpm of 0,001 via
proceswaarde
EInt
Adv)
Hysterese
43481
170/130
4d99
19865
UInt
UInt
Adv)
Unipolar
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
Voorbeeld
Zie Afb. 49 en Afb. 50 voor verschillende
functionaliteitsprincipes van de comparatorfuncties 6114 en
6115.
Type [6114]= Hysterese
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0
Afb. 49 Functionaliteitsprincipe van comparatorkenmerken
voor 'Type [6114] = Hysterese' en 'Polair [6115]'.
Type [6114] = Window
[6115] Unipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO > 0
[6115] Bipolar
[6112] HI > 0
[6113] LO < 0
[6115] Bipolar
[6112] HI < 0
[6113] LO < 0
Afb. 50 Functionaliteitsprincipe van comparatorfuncties voor
'Type [6114] = Window' en 'Polair [6115]'.
OPMERKING: Als 'Unipolair' wordt gekozen, wordt de
absolute waarde van het signaal gebruikt.
OPMERKING: Als 'Bipolair' wordt gekozen in [6115] dan:
1. is de functionaliteit niet symmetrisch.
2. is het bereik voor hoog/laag bipolair
CG Drives & Automation, 01-6064-03r1
43486
170/135
4d9e
19870
UInt
UInt
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
CA1
Analoge waard
[6111]
