Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
OPMERKING: De toerentalwaarden zijn afhankelijk van
de waarden Min Toeren en Max Toeren. Deze zijn alleen-
lezen en kunnen niet worden gewijzigd.

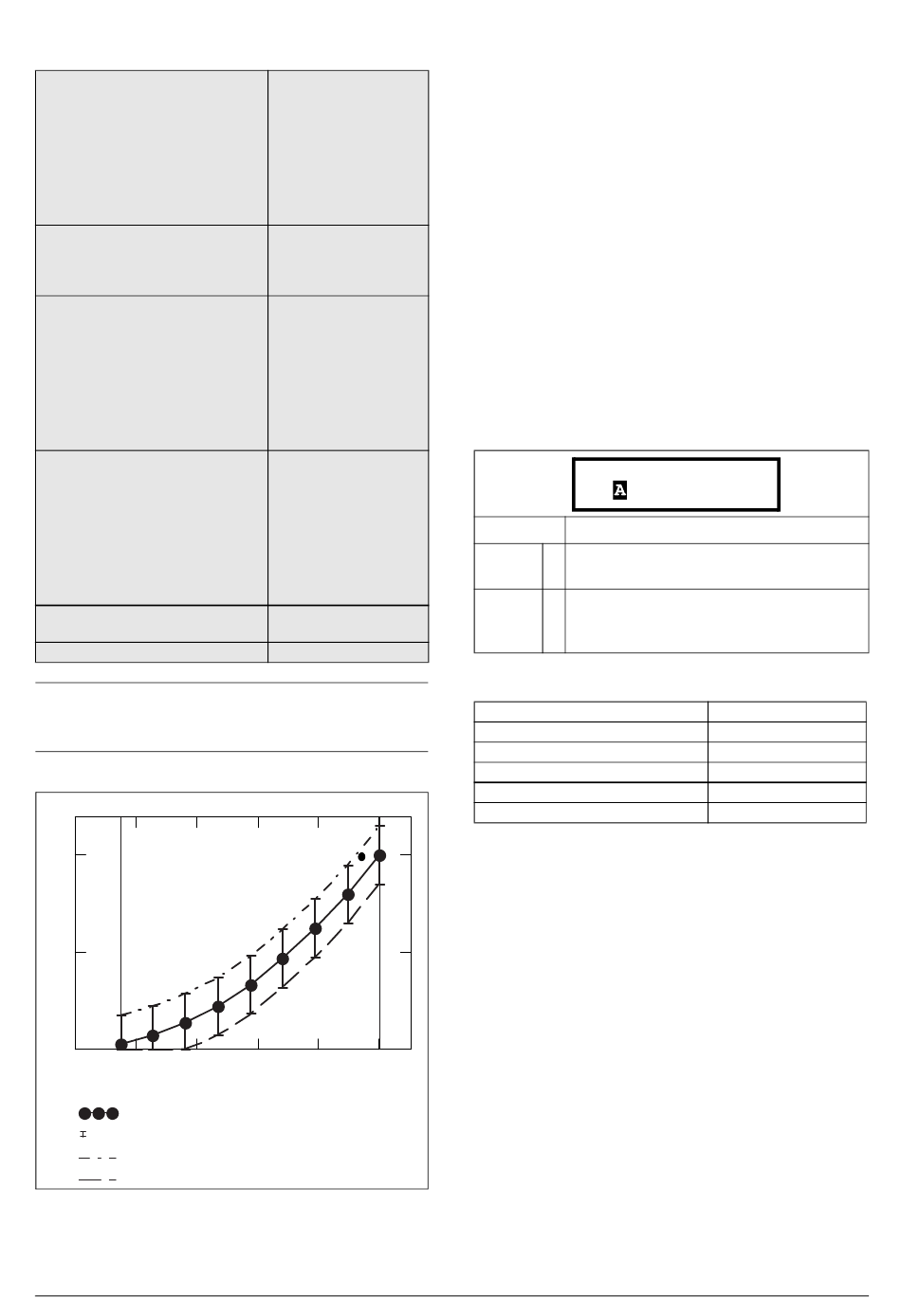

Grafiek min.-max. alarmtolerantieband
Min Toeren
1
0.5
0
0
0.2
0.4
Gemeten lastmonsters
Min.-max. tolerantieband
Max. alarmlimiet
Min. alarmlimiet
Afb. 38
CG Drives & Automation, 01-6064-03r1
43336%, 43337 rpm,
43338%, 43339 rpm,
43340%, 43341 rpm,
43342%, 43343 rpm,
43344%, 43345 rpm,
43346%, 43347 rpm,
43348%, 43349 rpm,
43350%, 43351 rpm,
43352%, 43353 rpm
169/240, 169/242, 169/
244, 169/246, 169/248,
169/250, 169/252, 169/
254, 170/1
4d08 %, 4d09 rpm,
4d0a %, 4d0b rpm,
4d0c %, 4d0d rpm,
4d0e %, 4d0f rpm,
4d10 %, 4d11 rpm,
4d12 %, 4d13 rpm,
4d14 %, 4d15 rpm,
4d16 %, 4d17 rpm,
4d18 %, 4d19 rpm
19720 %, 19721 rpm,
19722 %, 19723 rpm,
19724 %, 19725 rpm,
19726 %, 19727 rpm,
19728 %, 19729 rpm,
19730 %, 19731 rpm,
19732 %, 19733 rpm,
19734 %, 19735 rpm,
19736 %, 19738 rpm,
Lang, 1= 1%,
Int 1=1 rpm
EInt
Max Toeren
0.6
0.8
1
Toerental
5.4.2
Procesbeveiliging [420]
Submenu met instellingen voor de beveiligingsfuncties voor
de frequentieregelaar en de motor.
Netonderbreking [421]
Als er dip in de netvoeding optreedt en de
netonderbrekingsfunctie
is ingeschakeld, zal de frequentieregelaar automatisch het
motortoerental verlagen om de regeling van de toepassing
onder controle te houden en een trip door onderspanning te
voorkomen tot de ingangsspanning weer toeneemt. Daarom
wordt de rotatie-energie in de motor/last gebruikt om het
spanningsniveau van de tussenkring zo lang mogelijk, of tot
de motor tot stilstand komt, op het overbruggingsniveau te
houden.
stilstand. Dit is afhankelijk van de traagheid van de
combinatie motor/last en de belasting van de motor op het
moment dat de dip optreedt; zie Afb. 39.
421 Netonderbr
Stp
Standaard:
Aan
Bij spanningsdip zal de netonderbrekingstrip
Uit
0
het systeem beveiligen.
Bij een dip in het net decelereert de
Aan
1
frequentieregelaar totdat de
spanning toeneemt.
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
Beschrijving en functionaliteit van parameters
Aan
43361
170/10
4d21
19745
UInt
UInt
89
