424 Volt Limiet
Stp
Standaard:
Aan
Aan
0
Overspanningsregeling geactiveerd
Uit
1
Overspanningsregeling uit
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
OverflowPolarity [425]
Selecteer de polariteit van de digitale schakelaar voor
overflow.
425 Overstr.Pol
tp
Standaard:
Hoog
Overflow wordt gedetecteerd wanneer de
Hoog
0
ingang hoog gaat.
Overflow wordt gedetecteerd wanneer de
Laag
1
ingang laag gaat.
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
nF)
Sensor verl. [426]
Vertragingstijd voordat er een alarm voor sensoren verloren
wordt geactiveerd.
426 Sensor verl.
Stp
Standaard:
Uit
Bereik
Uit - 60s
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
CG Drives & Automation, 01-6064-03r1
Aan
43364
170/13
4d24
19748
UInt
UInt
Hoog
43365
170/14
4d25
19749
UInt
UInt
Uit
43366
170/15
4d26
19750
UInt, 1=1
UInt
5.4.3
Person. bev. [430]
Persoonlijke beveiliging maakt het mogelijk om een
persoonlijk beveiligingsalarm via digitale ingangen te
activeren. Het is de bedoeling om een externe operator op de
hoogte te stellen van een potentieel ongeval op de locatie.
Hiervoor is een verbinding met een extern SCADA-systeem
(Supervisory Control And Data Acquisition) nodig.
De monteur activeert de teller voor "PreAlarm" wanneer hij
in het pompstation komt, bijvoorbeeld door de
binnenverlichting in te schakelen. In dit geval gebruiken we
een tweepolige lichtschakelaar aangesloten op de
binnenverlichting en een digitale ingang die is
geconfigureerd als "PP Timer".
Als de monteur de timer niet reset door de verlichting uit/in
te schakelen, wordt vóór de tijd ingesteld in "[431]
PreAlarm" een digitaal uitgangssignaal "PP PreAlarm"
ingesteld. Deze is normaal gesproken aangesloten op een
lokaal apparaat voor PreAlarm dat meldt dat de tijd is
verstreken.
Als PreAlarm niet wordt gereset binnen de tijdslimiet
ingesteld in "[432] Alarm" wordt er een "Waarschuwing Pers
Beveiliging" geactiveerd. Deze waarschuwing heeft geen
impact op de werking van de pomp; deze dient alleen om de
externe operation op de hoogte te stellen van de situatie, dat
er iets op de locatie is gebeurd.

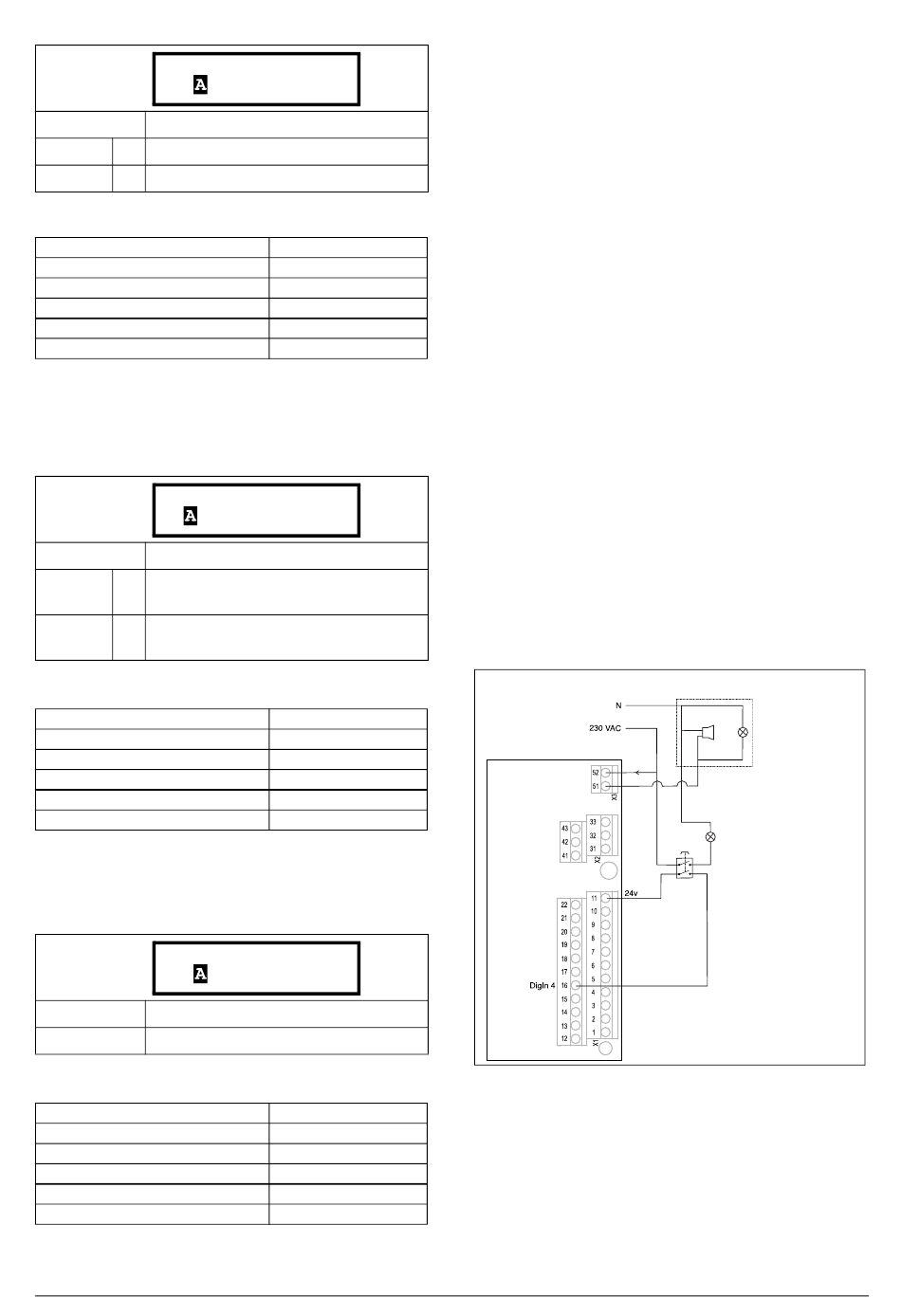

In het volgende bedradingsvoorbeeld hebben we Relais 3 en
DigIn 5 gebruikt, maar andere aansluitpunten zijn mogelijk
als ze vrij zijn.
Externe toevoer
[524] PP Timer
(Schakelaar persoonlijke beveiliging)
Afb. 40 Bedradingsvoorbeeld voor alarm Persoonlijke beveili-
ging
Beschrijving en functionaliteit van parameters
nF)
Apparaat voor prealarm
Binnenverlichting
Schakelaar binnenverlichting
91
