4.2.6
Functietoetsen
De functietoetsen bedienen de menu's en worden daarnaast
gebruikt voor het programmeren en aflezen van alle menu-
instellingen.

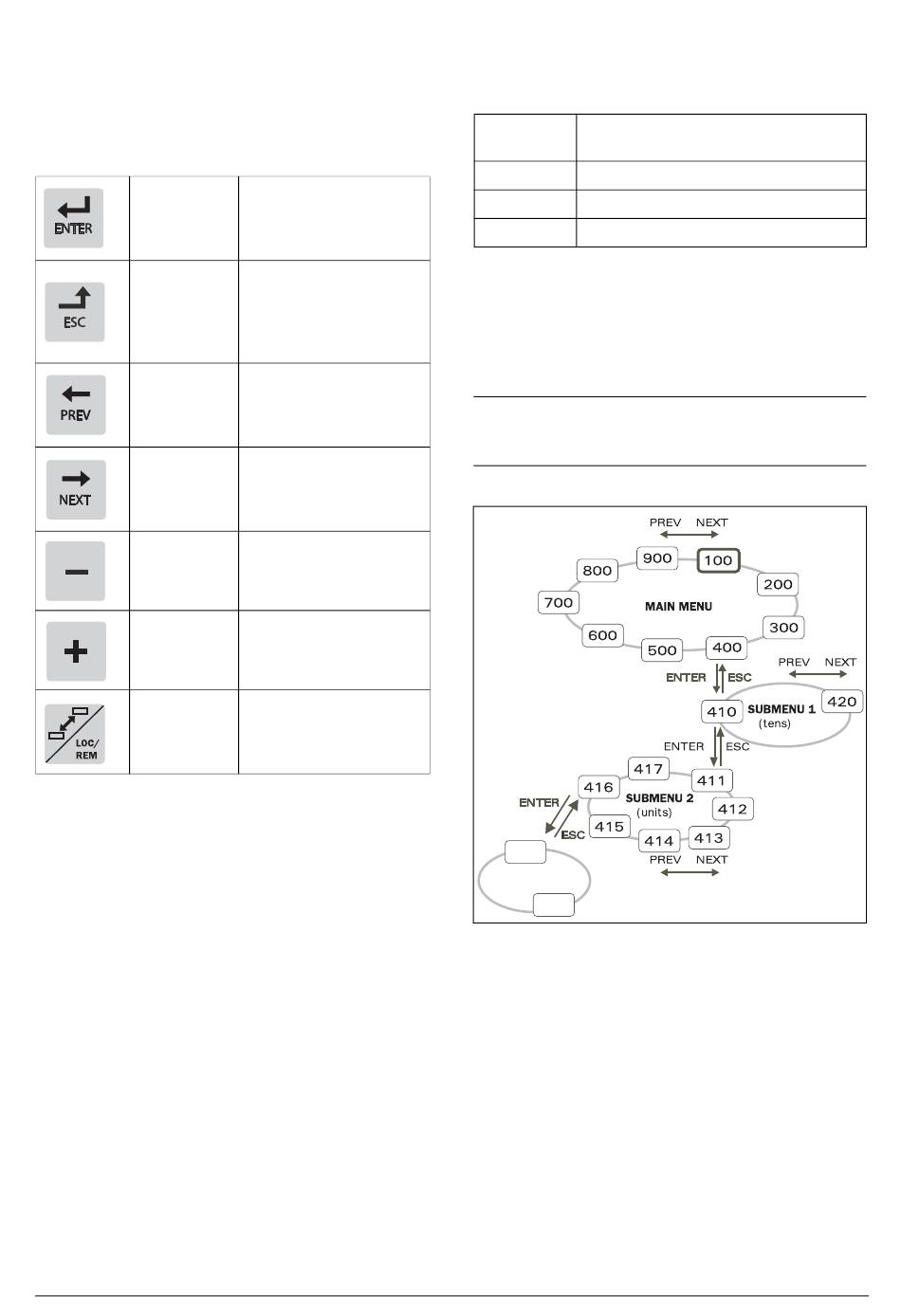

Tabel 6
Functietoetsen
Toets ENTER:
Toets ESCAPE:
ESC
Toets
PREVIOUS:
toets NEXT:
NEXT
Toets -:
Toets +:
Toets TOGGLE
en LOKAAL/
EXT:
28
Bediening via het bedieningspaneel
- ga naar een lager
menuniveau
- bevestig een gewijzigde
instelling
- ga naar een hoger
menuniveau
- negeer een gewijzigde
instelling zonder te
bevestigen
- ga naar een vorig menu
binnen hetzelfde niveau
- ga naar significanter cijfer
in bewerkingsmodus
- ga naar volgend menu
binnen hetzelfde niveau
- ga naar minder significant
cijfer in bewerkingsmodus
- verlaag een waarde
- wijzig een keuze
- verhoog een waarde
- wijzig een keuze
-
Wisselen tussen menu's
in de toggle-lus
-
Het teken van een
waarde wijzigen
4.3
De menustructuur
De menustructuur bestaat uit 4 niveaus:
Hoofdmenu
Het eerste teken in het menunummer.
1e niveau
2e niveau
Het tweede teken in het menunummer.
3e niveau
Het derde teken in het menunummer.
4e niveau
Het vierde teken in het menunummer.
Deze opbouw is als gevolg hiervan onafhankelijk van het
aantal menu's per niveau.
Een menu kan bijvoorbeeld twee selecteerbare menu's
hebben (PreAlarm [431]) of het kan meerdere selecteerbare
menu's hebben (Trips gebr. [440]).
OPMERKING: Als er binnen één niveau meer dan 10
menu's zijn, gaat de nummering verder in alfabetische
volgorde.
4161
4162
Afb. 22 Menustructuur
CG Drives & Automation, 01-6064-03r1
