Ratio [3C25]
Met deze functie wordt de verhouding ingesteld tussen de
werkelijke stroom en de afgelezen analoge waarde. De
eigenschappen van de sensor wordt door de fabrikant van de
sensor gegeven. De lineaire verhouding wordt het meest
gebruikt.
3C25 Ratio
Stp
Standaard:
Lineair
Lineair
Ratio is lineair
Kwadratisch
Ratio is kwadratisch
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat
78
Beschrijving en functionaliteit van parameters
Linear
43719
171/113
4e87
20103
UInt
UInt
5.3.4
Start/Stop-instellingen [330]
Submenu met alle functies voor acceleratie,
deceleratie, starten, stoppen enz.
Acc Tijd [331]
De acceleratietijd wordt gedefinieerd als de tijd die de motor
nodig heeft om van 0 rpm naar het nominale motortoerental
te accelereren.
OPMERKING: Als de acceleratietijd te kort is, wordt de
motor geaccelereerd volgens de koppellimiet. De
daadwerkelijke acceleratietijd kan langer zijn dan de
ingestelde waarde.
331 Acc Tijd
Stp
Standaard:
4,0 s
Bereik:
0,5 – 3600 s
Communicatie-informatie
Modbus-instancenr./DeviceNet-nr.:
Profibus-positie/index
EtherCAT index (hex)
Profinet IO-index
Veldbusformaat
Modbusformaat

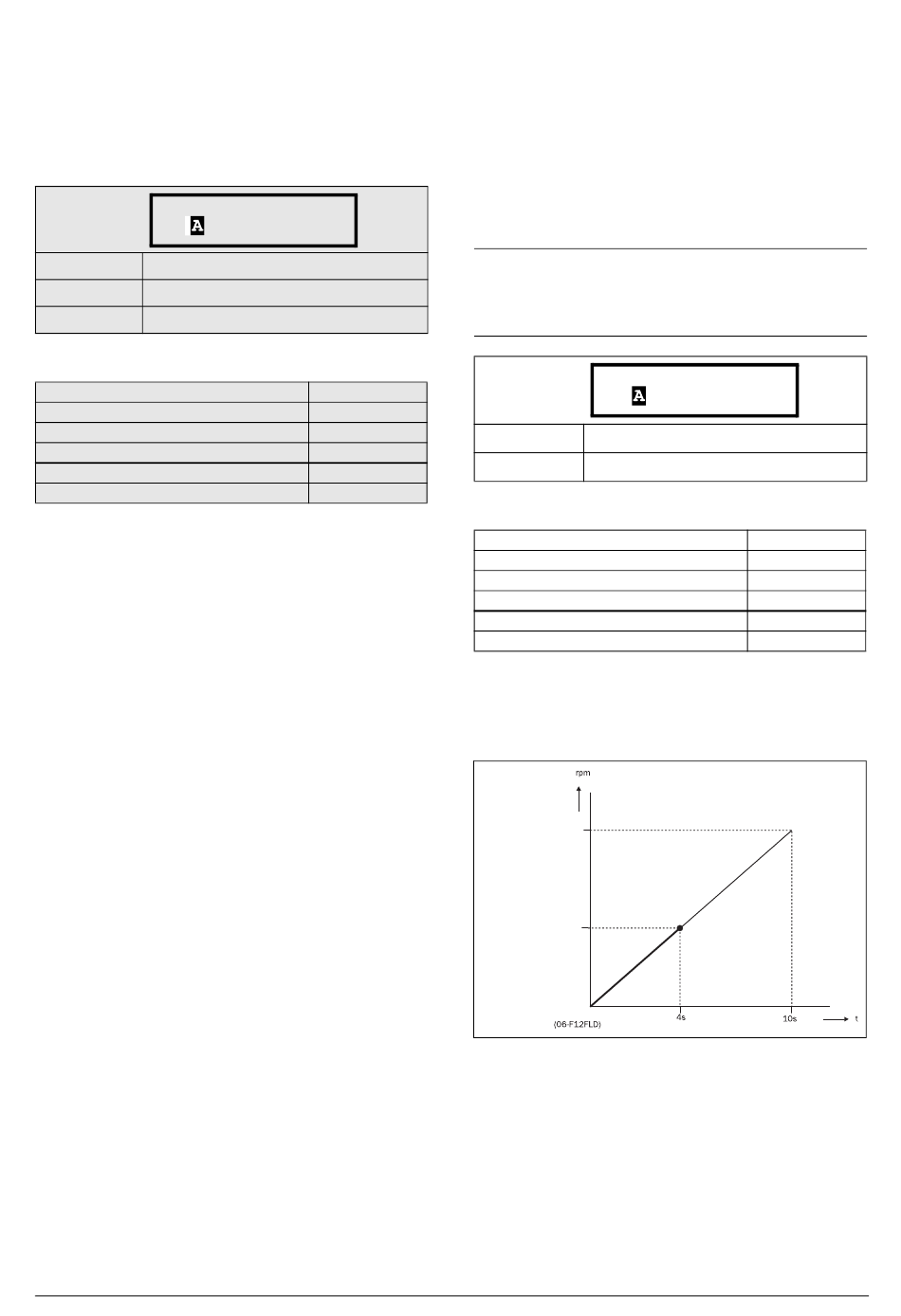

Afb. 31 laat het verband zien tussen nominaal
motortoerental/max. toerental en de acceleratietijd.
Hetzelfde geldt voor de deceleratietijd.
Nominaal
100% n
toerental
MOT
Max Toeren
80% n
MOT
Afb. 31 Acceleratietijd en maximaal toerental
Afb. 32 laat de instellingen van de acceleratie- en
deceleratietijden zien ten opzichte van het nominale
motortoerental.
CG Drives & Automation, 01-6064-03r1
4,0 s
43101
169/5
4c1d
19485
Lang, 1=0,01 s
EInt
