4.
Bediening via het bedieningspaneel
In dit hoofdstuk wordt het gebruik van het bedieningspaneel
beschreven.
4.1
Algemeen
Het bedieningspaneel toont de status van de
frequentieregelaar en wordt gebruikt om alle parameters in
te stellen.
OPMERKING: De frequentieregelaar kan draaien zonder
dat het bedieningspaneel is aangesloten.
4.2
Bedieningspaneel

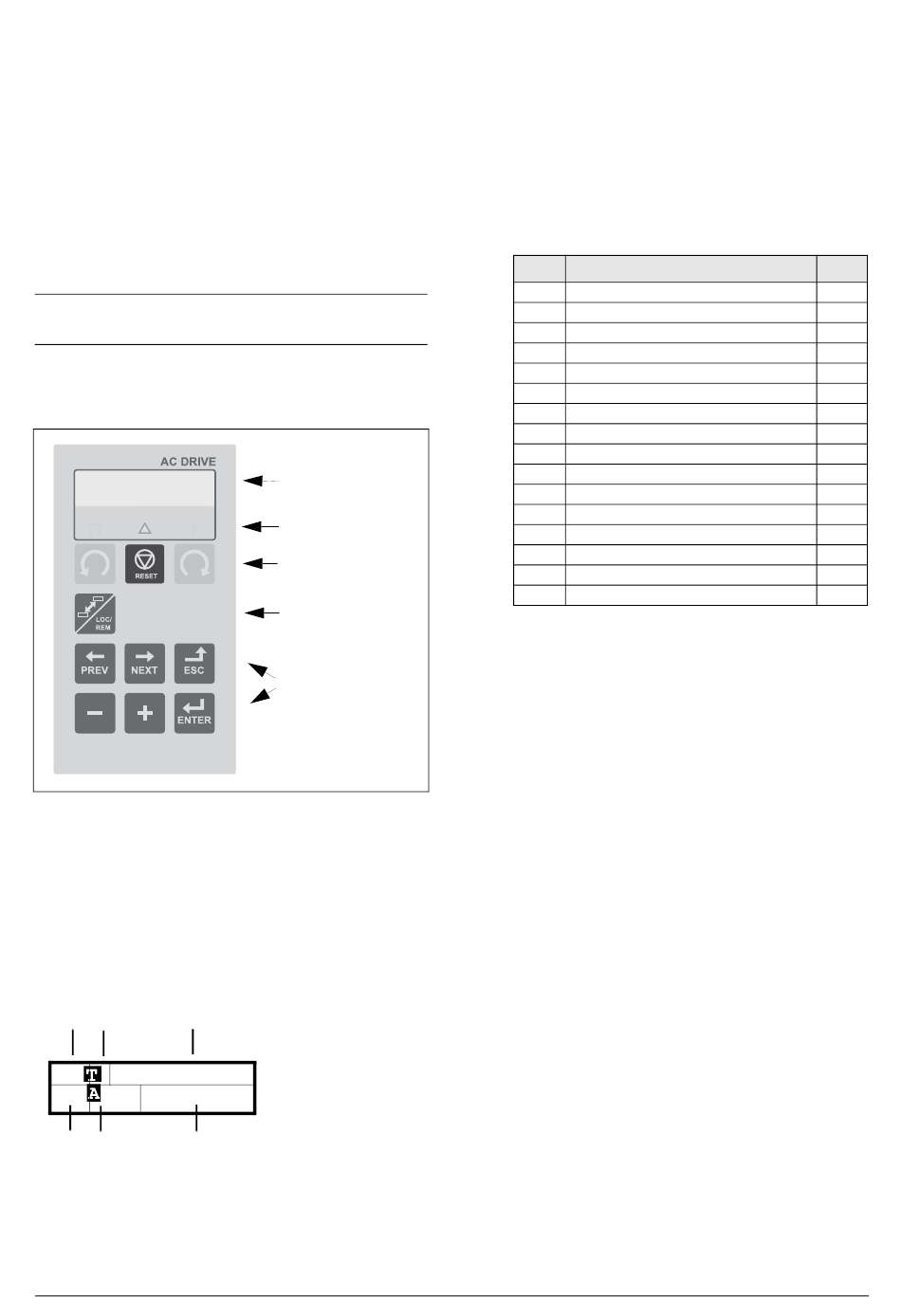

Afb. 14 Display, leds en toetsen van het bedieningspaneel.
4.2.1
Het display
Het display heeft achtergrondverlichting en bestaat uit 2
regels met ruimte voor 16 tekens per regel. Het display is
onderverdeeld in zes gebieden.
De verschillende gebieden in het venster Startvenster
worden hieronder beschreven:
A
B
C
221
Motor Spann
Stp
M1:
400 V
D
E
F
Afb. 15 Het display
Gebied A: Geeft het actuele menunummer aan (3 of 4
cijfers).
CG Drives & Automation, 01-6064-03r1
LCD-display
Leds
Bedieningstoetsen
Toets Toggle
Functietoetsen
Gebied B Geeft aan dat het menu in de toggle-lus zit of dat
de frequentieregelaar is ingesteld voor lokale bediening.
Gebied C: Geeft de kop van het actieve menu weer.
Gebied D*:Geeft de status van de frequentieregelaar aan (3
posities).
De volgende statusindicaties zijn mogelijk:
Code
Stp
motor is gestopt
Run Motor draait
Acc
Acceleratie
Dec Deceleratie
Trp
getript
SST Safe Stop, knippert indien geactiveerd
VL
Draait op spanningsbegrenzing
TtL
Draait op snelheidslimiet
CL
Draait op stroomlimiet
TL
Draait op koppellimiet
OT
Draait op temperatuurlimiet
2
2
I
t
Actieve I
t-bescherming
LV
Draait op laagspanning
Sby
Draait op stand-byvoeding
LCN: Draait met laag koelvloeistofniveau
Slp
Slaapstand
*) De in gebied D van het bedieningspaneel weergegeven
status kan worden afgelezen via veldbus- of seriële
communicatie, bijvoorbeeld via Modbus-adres 30053.
Het is ook mogelijk om alle statusinformatie af te lezen, in
plaats van alleen de status met de hoogste prioriteit. Dat
kan via veldbus- of seriële communicatie, bijvoorbeeld via
Modbus-adres 30180. Deze informatie wordt ook als
menu "Status bits [72C]" weergegeven in de PC-tool
EmoSoftCom (optioneel).
Gebied E: Geeft actieve parameterset weer en of het een
motorparameter is.
Gebied F: Geeft de instelling of keuze in het actieve menu
weer.
Dit gebied is leeg op het 1e en 2e menu-niveau.
Dit gebied geeft ook waarschuwingen en alarmmeldingen
weer. In sommige situaties kan dit gedeelte "+++" of "- - -"
aangeven, zie Hoofdstuk 4.2.2 pagina 26 voor meer
informatie
Bediening via het bedieningspaneel
Beschrijving
Bit*
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
25
