2.2.3 Niveauregeling, voorbeeld
Toeren P1 [Hz]

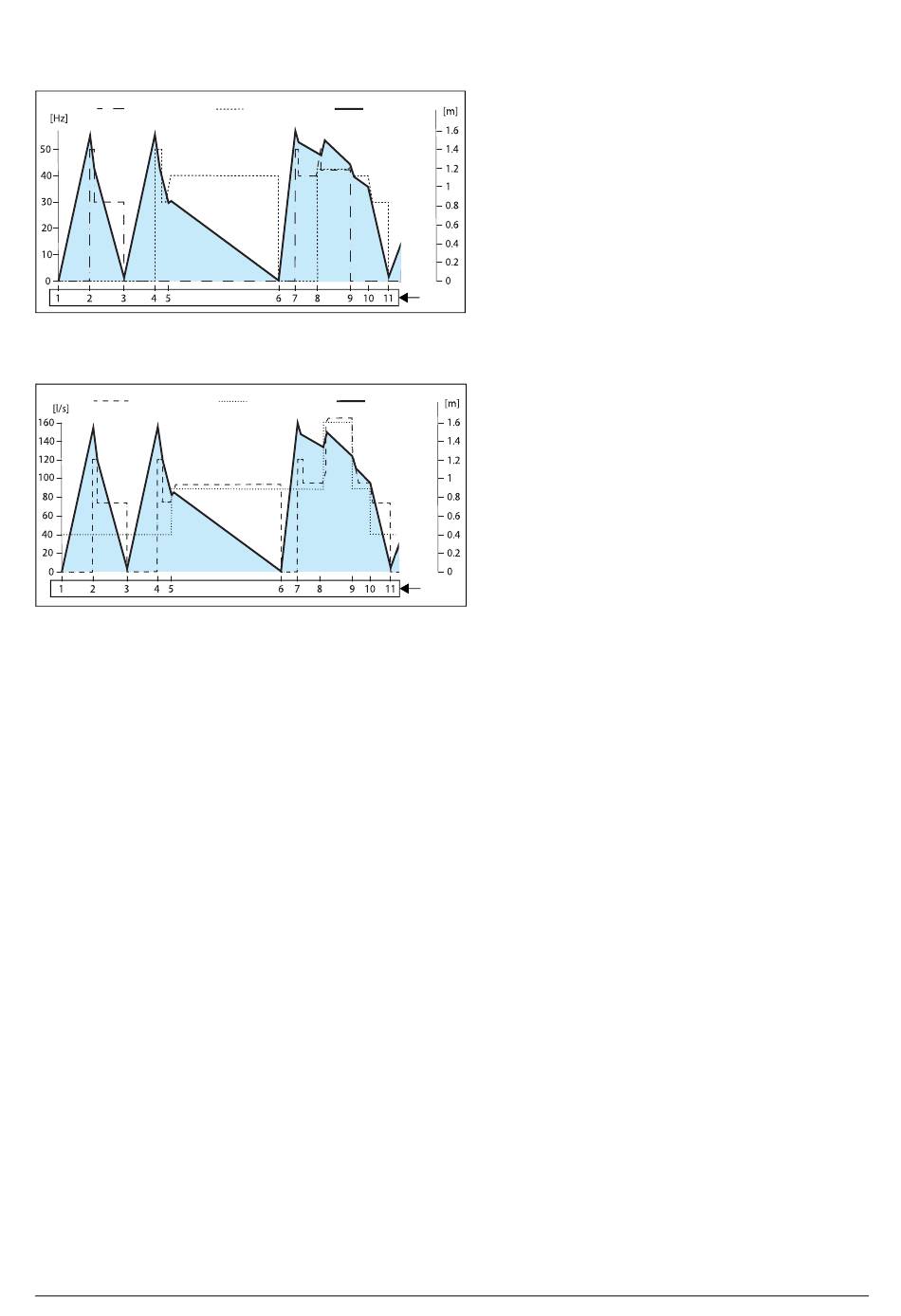

Afb. 6
Voorbeeld van niveau en pomptoerental.
Uitstroom [l/s]
Afb. 7
Hetzelfde voorbeeld als in Afb. 6, maar met weergave
van niveau, instroom en uitstroom.
1. Beide pompen staan stil, niveau stijgt met instroom 40 l/
s.
2. "[3A22]Startniveau" wordt bereikt (1,5 m in dit voor-
beeld) en pomp 1 start met spoelen bij 50 Hz. Na het
spoelen vertraagt pomp 1 tot de optimale frequentie (30
Hz in dit voorbeeld). Het niveau in de pompput daalt.
De instroom is in dit geval laag waardoor de pompput
snel wordt geleegd, sneller dan ingesteld in de gewenste
"[3A13]Leeg tijd", ook al draait de pomp bij een lage fre-
quentie. Maar het legen wordt wel zo energie-efficiënt
uitgevoerd. Een nog lagere frequentie is niet goed voor
de energie-efficiëntie of voor de minimale stroomsnel-
heid in de leidingen.
3. "[3A23]Stopniveau" wordt bereikt (0 m in dit voor-
beeld) en de pomp wordt gestopt. Het niveau in de
pompput gaat stijgen door de netto-instroom en geen
uitstroom (omdat er geen pompen draaien).
4. "[3A22]Startniveau" wordt bereikt. Pomp 2 begint door
wisselende pompen te spoelen bij maximaal toerental
(50 Hz). Na het spoelen vertraagt pomp 2 tot de opti-
male frequentie. Net als eerder daalt het niveau in de
pomppunt snel (dezelfde condities voor instroom/uit-
stroom als eerder).
5. Het niveau begint te stijgen, door een hogere instroom
(90 l/s). De frequentie van pomp 2 neemt toe totdat het
niveau in de pompput begint te dalen bij de snelheid
zoals bepaald door de parameter "[3A13] Leeg tijd". In
12
Hoofdfuncties
Niveau [m]
Toeren P2 [Hz]
[tijd]
Niveau [m]
Instroom [l/s]
[tijd]
dit voorbeeld is 40 Hz nodig. Het niveau in de pompput
daalt in overeenstemming met "[3A13] Leeg tijd".
6. "[3A23]Stopniveau" wordt bereikt (0 m in dit voor-
beeld) en pomp 2 wordt gestopt. Het niveau in de
pompput gaat stijgen door de instroom en geen uit-
stroom (er draaien geen pompen). De hogere instroom
kan duidelijk worden gezien omdat de vultijd korter is
dan in de twee eerdere vulperiodes (1 en 3).
7. "[3A22]Startniveau" wordt voor de derde keer bereikt en
pomp 1 start met spoelen bij 50 Hz. Na het spoelen ver-
Zie tekst
traagt de pomp tot de optimale frequentie. Bij de opti-
hieronde
male frequentie is de gecreëerde uitstroom minder dan
de instroom en daardoor begint het niveau in de pomp-
put weer te stijgen. De frequentie van de pomp neemt
toe totdat het niveau begint te dalen bij een snelheid in
overeenstemming met "[3A13] Leeg tijd".
8. De instroom neemt weer toe en het niveau begint weer
te stijgen. De frequentie van pomp 1 neemt toe tot maxi-
maal toerental (hier 50 Hz) vanwege de hogere instroom.
Maar het niveau in de pompput stijgt nog steeds;
daarom is Pomp 2 ook nodig. Beide pompen worden
geregeld tot een frequentie waarbij meer stroom wordt
gegenereerd dan met een pomp op maximaal toerental
(in dit voorbeeld 42 Hz). Het niveau in de pompput
Zie tekst
neemt af in overeenstemming met "[3A13]Leeg tijd".
hieronde
9. Instroom neemt af tot 90 l/s. Toerental van beide pom-
pen wordt verlaagd. Bij 38 Hz wordt Pomp 1 uitgescha-
keld en wordt pomp 2 verhoogd tot 50 Hz.
Toerental pomp 2 verlaagd tot 40 Hz zodat er een kleine
netto-instroom ontstaat.
10. Instroom daalt tot 40 l/s. Toerental van Pomp 2 neemt af
tot een BEP-toerental van 30 Hz.
11. Einde voorbeeld.
Lokale handmatige bediening
Het is vaak nodig om de pompen handmatig te kunnen
forceren tot draaien of stoppen. In dat geval wordt de
niveauregeling voor het reservoir genegeerd. Als de
schakelaar Auto/Uit/Handmatig op een van de
frequentieregelaars is ingesteld op handmatige regeling, dan
gaat die frequentieregelaar versnellen tot maximaal toerental
en stopt de andere frequentieregelaar. Als beide
frequentieregelaars zijn ingesteld op handmatige bediening,
moeten de frequentieregelaars draaien bij maximaal
toerental, ongeacht het niveau dat wordt afgelezen door de
niveausensor.
