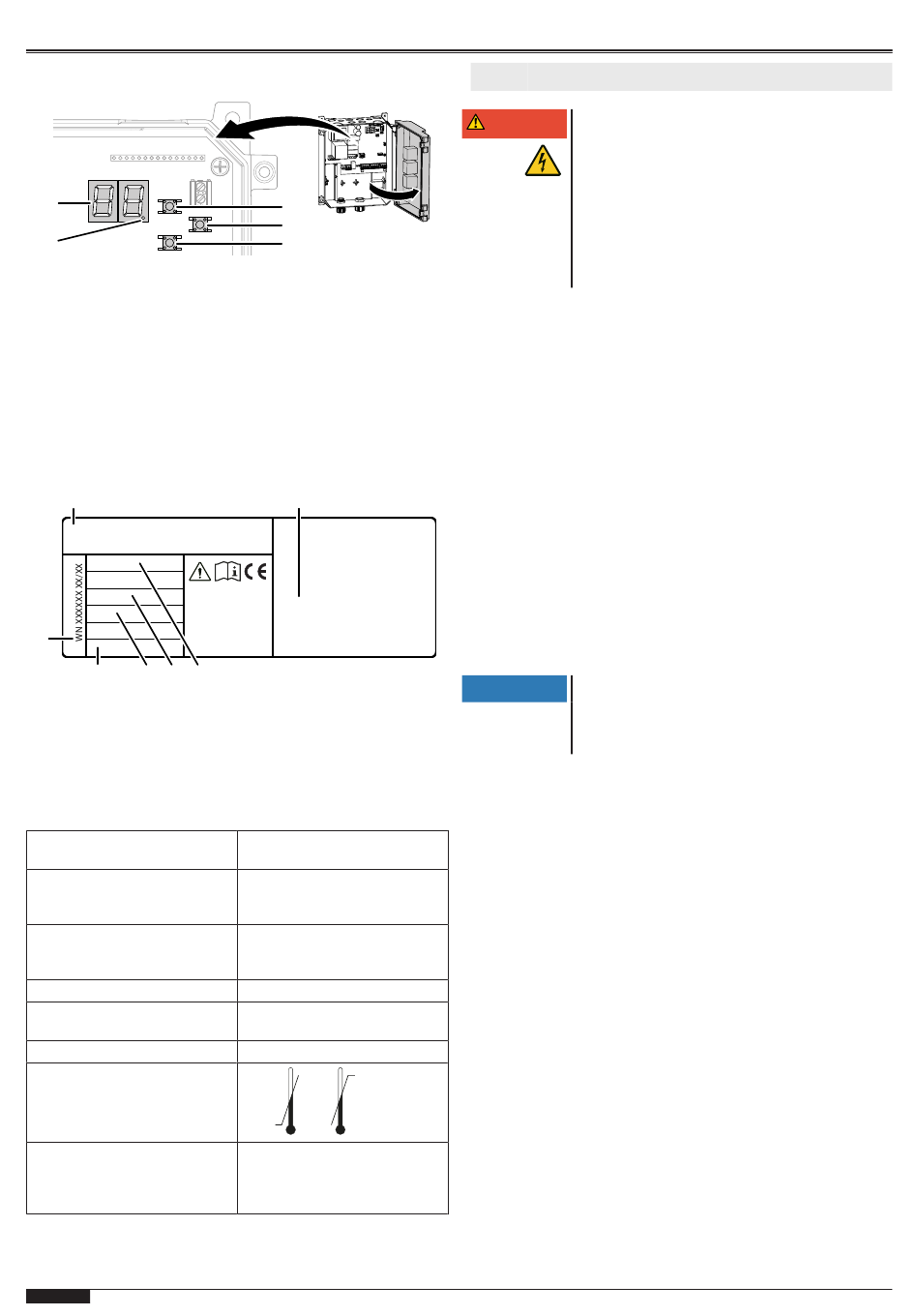

Éléments de commande pour la programmation
1
2
1 Affichage LED
2 Point LED (confirmation
saisie de programmation)
Plaque signalétique
La plaque signalétique se trouve sur le côté du boîtier de la com-
mande. Les valeurs de raccordement indiquées doivent être res-
pectées.
1
7
Made in Germany
6
5
4
1 Type de commande
2 Fabricant et adresse
3 Tension d'alimentation
4 Intensité
Caractéristiques techniques
Hauteur x largeur x profondeur 250 mm x 215 mm x 120 mm
Passages de câbles
Tension d'alimentation
Tension de commande
Puissance moteur maximum
Indice de protection
Température de service
Fabricant
30 - FR
3
4
5
3 Touche de navigation « vers le
haut »
4 Touche de programmation
(touche « Prog »)
5 Touche de navigation « vers le
bas »
2
3
5 Puissance moteur maximum
6 Indice de protection
7 Numéro de série usine
Montage vertical
6 x M20
2 x M16
2 X M20 découpe en V
3 N~ 400 V
3~ 230 V
1 N~ 230 V
24 V DC
0,6 kW max. pour 230 V AC
1,1 kW max. pour 400 V AC
IP 54
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4
Installation
Danger lié à une tension électrique
DANGER
Le produit fonctionne avec une tension électrique
dangereuse. Avant de commencer l'installation, il
es impératif d'observer les points suivants :
•
Tous les travaux sur les raccordements
électriques doivent être exécutés par un
électricien qualifié.
•
Le raccordement au secteur doit être effec-
tué en fonction de la tension secteur dispo-
nible.
Parallèlement aux instructions, référez-vous aux illustrations
du chapitre « Schémas de raccordement ».
1.
Outillage requis
Le montage de la commande requiert les outils suivants :
•
Mètre pliant ou mètre ruban
•
Clé plate SW13
•
Tournevis cruciforme PH, taille 2
•
Perceuse
•
Foret Ø 6 mm
•
Tournevis Torx, T20
•
Tournevis plat d'électricien
•
Niveau à bulle
•
Crayon de marquage
2.
Ouverture du couvercle de la commande
Ouvrez le couvercle de la commande en dévissant les deux vis
latérales du couvercle, à gauche ou à droite au choix.
3.
Montage de la commande
Montez la commande conformément au schéma de perçage.
Choix de l'emplacement de montage
AVIS
Observez lors du choix de l'emplacement de
montage les conditions indiquées dans les ca-
ractéristiques techniques.
4.
Dénomination des raccordements
J1
Entrée start / impulsion (OUVERTURE / STOP /
FERMETURE)
J2
Barrière photoélectrique de sécurité 2-fils ou 4-fils
J3
Tranche de sécurité OSE / 8K2 / DW, contact câble lâche,
contact de portillon
J4
Antenne
J5
Raccordement récepteur radio
J6
sans fonction
J7
sans fonction
J8
Touches de commande
J9
Fin de course numérique - câble moteur
J11
sans fonction
X1
Raccordement secteur
X2
Entraînement de porte
X3
Relais contact flottant 1, relais d'état de la porte
X4
24 V DC, max. 150 mA
T75 DES
