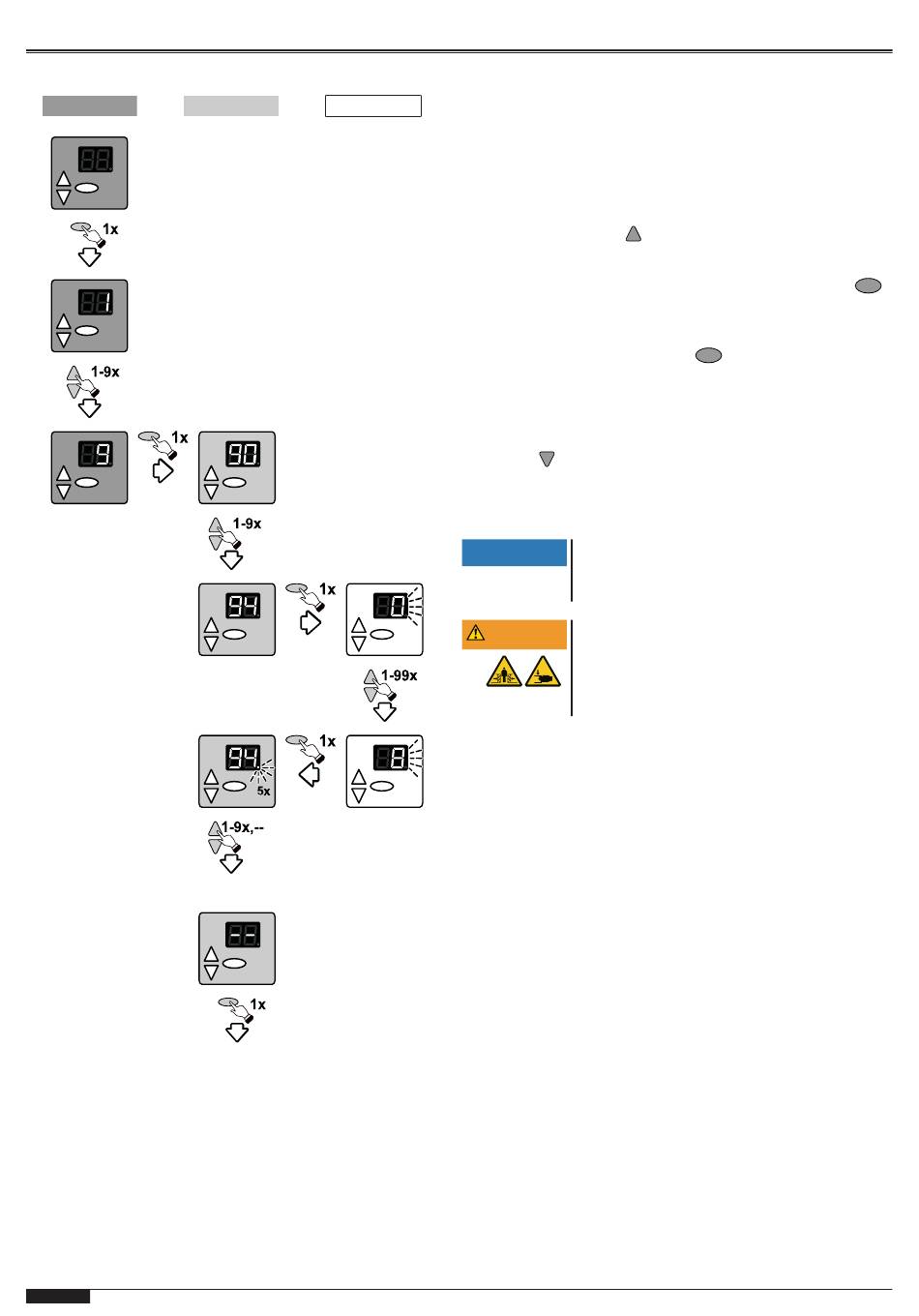

Wyświetlanie struktury menu
Menu
Punkt menu
1.
Aktywacja programowania
2.
Wybór menu
3.
4.
5. Potwierdzenie wyboru
punktu menu
6. Ustawienie żądanej wartości
7. Potwierdzenie
ustawienia
8. Przejście do
następnego punktu
menu lub
zakończenie
programowania
9. Wyjście z
programowania
74 - PL
Wybór
Potwierdzenie wyboru
menu głównego
Wybór punktu menu
Wyjście
Menu 3 Ustawienia podstawowe i pierwsze
uruchomienie
Ustawianie położeń końcowych bramy (punkty menu 30 i 31)
Górne i dolne położenie końcowe muszą być ustawiane bezpo-
średnio kolejno po sobie.
1.
Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejść do punktu 30 menu "Górne położenie krańcowe
bramy", tak aby na wyświetlaczu błyskała liczba 30.
2.
Aby ustawić pozycję górnego położenia krańcowego, przy-
trzymaj przycisk
otwarcia bramy.
ð
Jeśli brama porusza się w złym kierunku, zmień
kierunek przesuwu. Naciśnij i przytrzymaj przycisk
przez 5 sekund, a następnie powtórz krok 2.
3.
Po ustawieniu górnego położenia końcowego, ustaw dolne
położenie końcowe. Wyjdź z punktu 30 menu przez jedno-
krotne naciśnięcie przycisku
czu błyśnie 5 razy sygnalizując potwierdzenie wprowadzo-
nych danych.
4.
Przejdź do punktu 31 menu "Dolne położenie końcowe bra-
my"
5.
Aby ustawić dolne położenie krańcowe, przytrzymaj przy-
cisk
wciśnięty do momentu całkowitego zamknięcia bra-
my.
6.
Potwierdź wprowadzoną wartość w celu zakończenia usta-
wiania.
Brama musi być wyważona sprężynowo.
WSKAZÓWKA
W zależności od napędu brama musi być wywa-
żona sprężynowo.
Niebezpieczeństwo zmiażdżenia i uderzenia
OSTRZEŻENIE
przez zamykającą się bramę
Pamiętaj, że podczas ustawiania położenia, kra-
wędź zamykająca oraz bramka świetlna i zabez-
pieczenie krawędzi zamykającej nie są aktywne.
Dokładna regulacja górnego położenia krańcowego (punkt
menu 33) i dolnego położenia krańcowego (punkt menu 34)
bramy
1.
Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejdź do punktu 33 menu "Dokładna regulacja górnego
położenia krańcowego".
ð
Na wyświetlaczu LED błyska fabrycznie ustawiona
wartość 50.
2.
W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do 99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80 mm. Wartości od 50 do 99 odpowiadają położeniu od 0
mm do ok. +80 mm.
3.
Potwierdź wprowadzone dane i przejdź do punktu menu 34
"Dokładna regulacja dolnego położenia krańcowego".
4.
W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do 99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80 mm. Wartości od 50 do 99 odpowiadają położeniu od
0 mm do ok. +80 mm.
T75 DES
naciśnięty do momentu całkowitego
. Punkt LED na wyświetla-
