Opis produktu

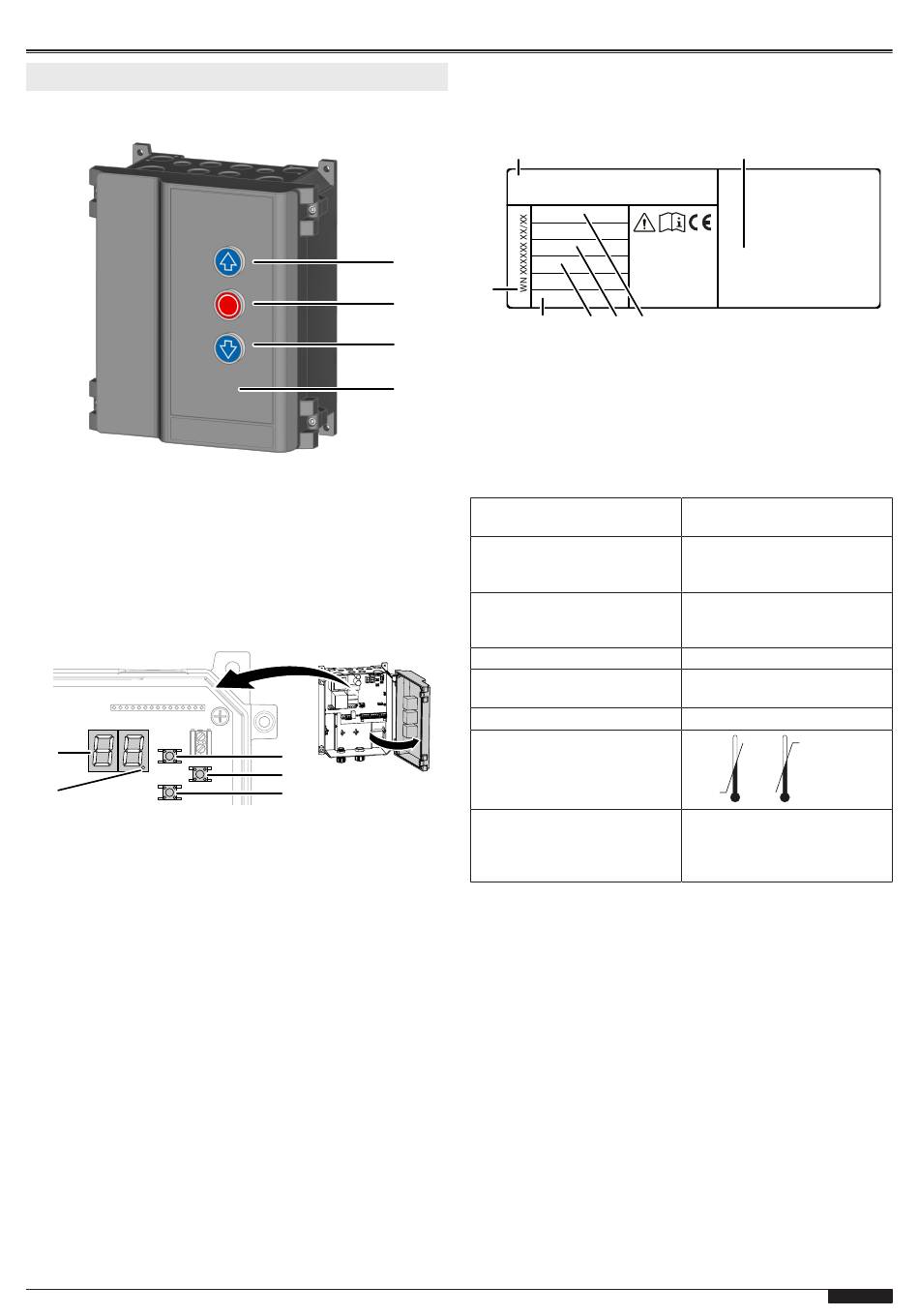

Elementy obsługi systemu sterowania
Nr
Oznaczenie
1
Przycisk otwarcia bramy
2
Przycisk STOP
3
Przycisk zamknięcia bramy
4
Pokrywa obudowy
Elementy obsługowe służące do programowania
1
2
1 Wyświetlacz LED
2 Punkt LED
(potwierdzenie
wprowadzania danych
programowych)
3
4
5
3 Klawisz nawigacji w górę
4 Przycisk programowania
(przycisk Prog)
5 Przycisk nawigacji w dół
Tabliczka znamionowa
Tabliczka znamionowa znajduje się z boku obudowy sterowania.
Uwzględnij podane parametry przyłącza.
1
1
7
2
6
3
1 Typ sterowania
4
2 Producent i adres
3 Napięcie zasilania
4 Natężenie prądu
elektrycznego
Dane techniczne
wysokość x szerokość x
głębokość
Przeloty kablowe
Napięcie zasilania
Napięcie sterujące
Maks. moc silnika
Stopień ochrony
Temperatura pracy
Producent
T75 DES
2
Made in Germany
5
4
3
5 Maks. moc silnika
6 Stopień ochrony
7 Numer WN
250 mm x 215 mm x 120 mm
Montaż w pozycji pionowej
6 x M20
2 x M16
2 x M20 z rowkiem
3 N~ 400 V
3~ 230 V
1 N~ 230 V
24 V DC
maks. 0,6 kW przy 230 V AC
maks. 1,1 kW przy 400 V AC
IP 54
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
+50 °C
PL - 71
