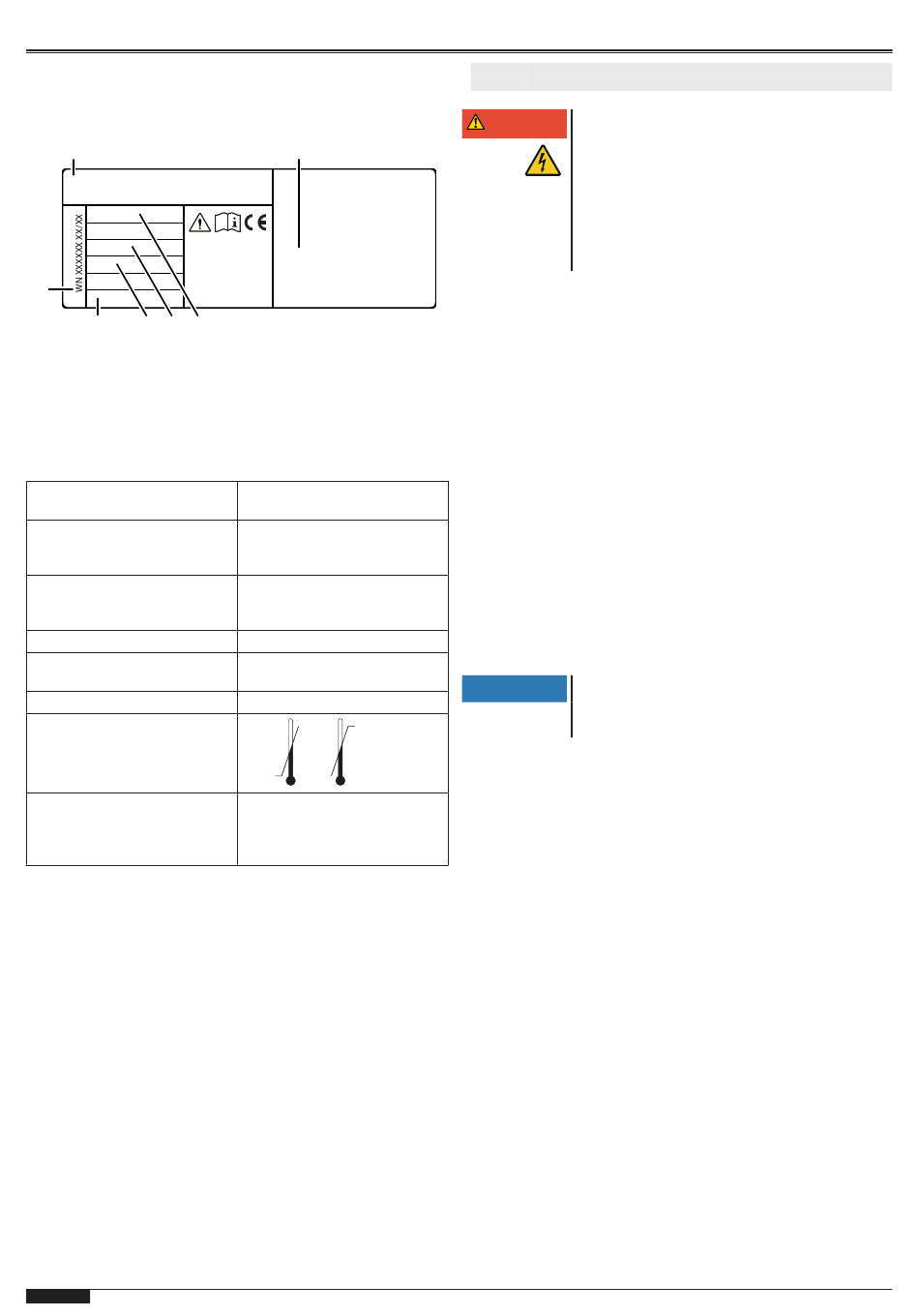

Typeplaatje
Het typeplaatje bevindt zich op de zijkant van de besturingsbehui-
zing. De opgegeven aansluitwaarden aanhouden.
1
7
Made in Germany
6
5
4
1 Besturingstype
2 Fabrikant en adres
3 Voedingsspanning
4 Stroomsterkte
Technische gegevens
Hoogte x breedte x diepte
Kabeldoorvoeren
Voedingsspanning
Stuurspanning
Max. motorvermogen
Beschermingsgraad
Bedrijfstemperatuur
Fabrikant
58 - NL
2
3
5 Max. motorvermogen
6 Beschermingsgraad
7 WN-nummer
250 mm x 215 mm x 120 mm
Montage verticaal
6 x M20
2 x M16
2 x M20 V-snede
3 N~ 400 V
3~ 230 V
1 N~ 230 V
24 V DC
Max. 0,6 kW bij 230 V AC
Max. 1,1 kW bij 400 V AC
IP 54
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4
Installeren
Gevaar door elektrische spanning
GEVAAR
Het product werkt met een hoge elektrische
spanning. Voor aanvang van het installeren moet
rekening worden gehouden met het volgende:
•
Laat alle werkzaamheden aan elektrische
aansluitingen uitvoeren door een elektro-
monteur.
•
De netaansluiting moet worden uitgevoerd
op basis van de aanwezige netspanning.
Parallel aan de instructies ook de afbeeldingen in het hoofd-
stuk aansluitschema's opvolgen.
1.
Benodigd gereedschap
Voor de montage van de besturing is het volgende gereedschap
nodig:
•
Duimstok of rolmaat
•
Steeksleutel SW13
•
Kruiskopschroevendraaier PH, gr. 2
•
Boormachine
•
Boor 6 mm
•
Torx-schroevendraaier, gr. T20
•
Geïsoleerde sleufschroevendraaier
•
Waterpas
•
Stift voor aftekenen
2.
Openen van de besturingsafdekking
Open het behuizingsdeksel door naar keuze de beide schroeven
links of rechts van de afdekking los te draaien.
3.
Montage van de besturing
Monteer de besturing volgens de boorschets.
Keuze van de montagelocatie
LET OP
Bij de keuze van de montagelocatie de voor-
waarden in de technische gegevens aanhouden.
4.
Benaming aansluiting
J1
Start / puls-ingang (OPEN / STOP / DICHT)
J2
Veiligheidsfotocel 2- of 4-draads
J3
Sluitkantbeveiliging OSE / 8K2 / DW,
slapkabelschakelaar, loopdeurcontact
J4
Antenne
J5
Aansluiting draadloze ontvanger
J6
Geen functie
J7
Geen functie
J8
Bedieningstoetsen
J9
Digitale eindschakelaar
J11
Geen functie
X1
Netaansluiting
X2
Deuraandrijving
X3
Potentiaalvrij relais contact 1, deurstatusrelais
X4
24 V DC, max. 150 mA
T75 DES
