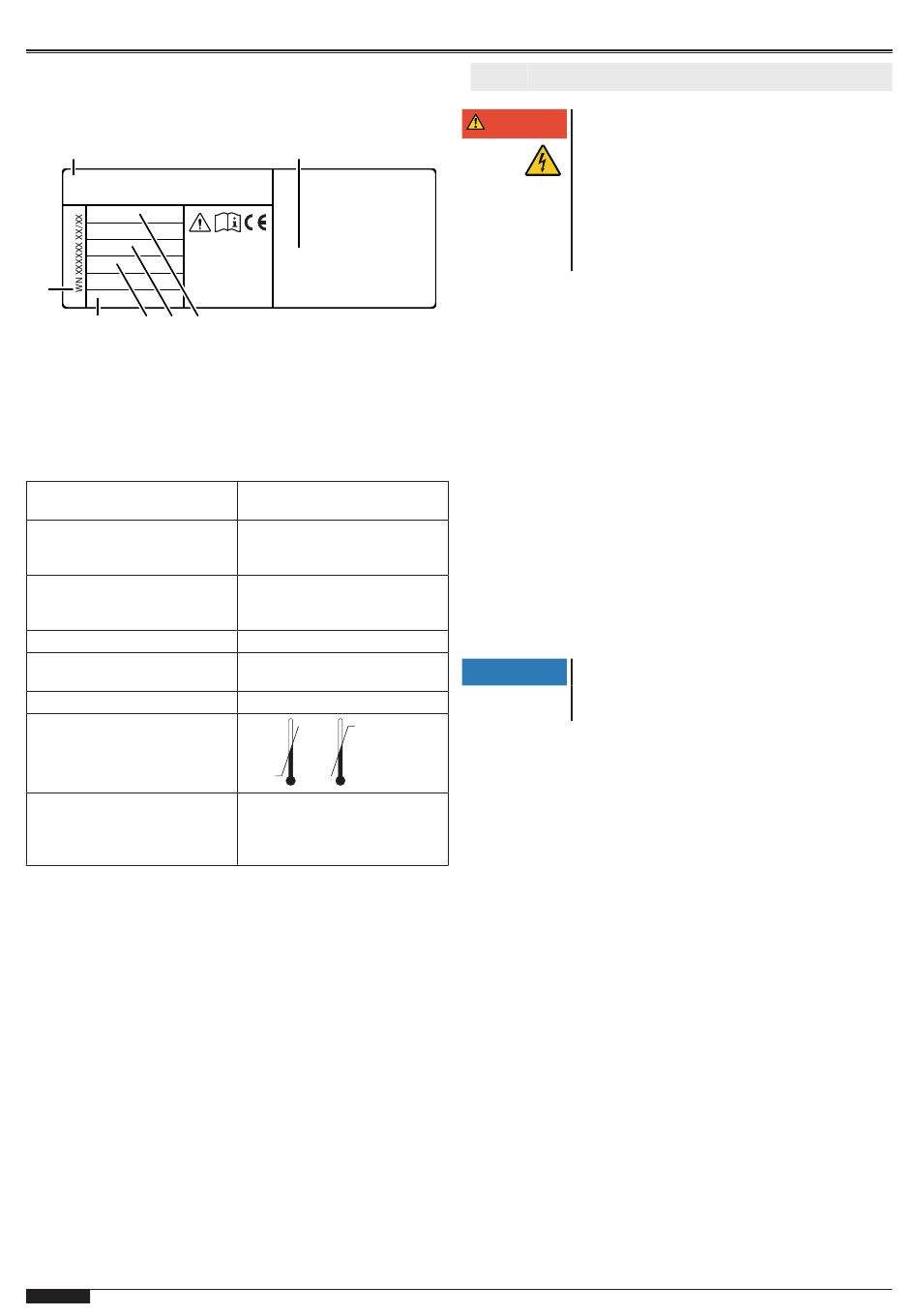

Placa de características
La placa de características se ubica en el lateral de la carcasa
del control. Deben respetarse los valores de conexión indicados.
1
7
Made in Germany
6
5
4
1 Tipo de control
2 Fabricante y dirección
3 Tensión de alimentación
4 Intensidad de corriente
Información técnica
Alto x ancho x largo
Conductos de cables
Tensión de alimentación
Tensión de control
Potencia máx. del motor
Tipo de protección
Temperatura de servicio
Fabricante
44 - ES
2
3
5 Potencia máx. del motor
6 Tipo de protección
7 Número WN
250 mm x 215 mm x 120 mm
Montaje en vertical
6 x M20
2 x M16
Corte en V 2 x M20
3 N - 400 V
3~ 230 V
1 N - 230 V
24 V CC
máx. 0,6 kW con 230 V AC
máx. 1,1 kW con 400 V AC
IP 54
+50 °C
-20 °C
Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4
Instalación
Peligro debido a tensión eléctrica
PELIGRO
El producto funciona con tensión eléctrica eleva-
da. Antes de iniciar la instalación, se debe ase-
gurar lo siguiente:
•
Encargue todos los trabajos en las conexio-
nes eléctricas a personal electricista.
•
La conexión a la red eléctrica debe estable-
cerse conforme a la tensión de red disponi-
ble.
Además de las indicaciones sobre el manejo, observe tam-
bién las ilustraciones del capítulo Esquemas de conexión.
1.
Herramientas necesarias
Para el montaje del control necesita las siguientes herramientas:
•
Metro plegable de madera o cinta métrica
•
Llave de boca SW13
•
Destornillador de estrella PH; med. 2
•
Taladro
•
Broca de 6 mm
•
Destornillador Torx, med. T20
•
Destornillador de ranura eléctrico
•
Nivel de burbuja
•
Lápiz para marcar
2.
Apertura de la tapa del control
Abra la tapa de la carcasa aflojando los dos tornillos a la izquier-
da o a la derecha de la tapa.
3.
Montaje del control
Monte el control de acuerdo con el esquema de perforaciones.
Elección del lugar de montaje
AVISO
Al elegir el lugar de montaje, observe los requisi-
tos indicados en los datos técnicos.
4.
Denominación de las conexiones
J1
Inicio / Entrada de impulso (ABRIR / PARAR / CERRAR)
J2
Barrera fotoeléctrica de seguridad de 2 o 4 cables
J3
Seguro del canto de cierre OSE / 8K2 / DW, interruptor de
cable flojo, contacto de puerta de paso
J4
Antena
J5
Conexión del receptor inalámbrico
J6
sin función
J7
sin función
J8
Botones de mando
J9
Interruptor final digital - Cable del motor
J11
sin función
X1
Conexión de red
X2
Accionamiento del portón
X3
Contacto sin potencial de relé 1, relé del estado del portón
X4
24 V CC máx. 150 mA
T75 DES
