SAUGLIPPE REINIGEN
ANMERKUNG
Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.
HINWEIS!
Aufgrund möglicher Abfälle mit scharfen Kanten empfi ehlt es sich, bei der Reinigung der Sauglippe
Arbeitshandschuhe zu tragen.
1.
Das Gerät auf ebenem Untergrund abstellen.
2.
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) wickeln.
3.
Sauglippe (21) mit dem Hebel (7) absenken.
4.
Sterngriffe (22) lösen und Sauglippe (21) abnehmen.
5.
Ansaugrohr (11) von der Sauglippe abnehmen.
6.
Die Sauglippe (Abb. 2) waschen und reinigen. Besonders den Schmutz und Abfälle von den Förderöffnungen (A) und der
Ansaugöffnung (B) beseitigen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte
oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
7.
Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN
1.
Die Sauglippe (Abb. 3) reinigen, und dabei wie angegeben im vorhergehenden Abschnitt vorgehen.
2.
Prüfen dass der Saum (E, Abb. 3) des Vordergummis (C) und der Saum (F) des Hintergummis (D) gleichzeitig auf einem
fl achen Fußboden über ihre ganze Länge ruhen, ansonsten in der Höhe wie folgt beschrieben einstellen:
•
Den Zugstab (G) entfernen und die Befestiger (M) lösen, das Hintergummi (D) einstellen und die Befestiger ankuppeln und
den Zugstab installieren.
•
Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen.
3.
Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen,
gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist.
Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Sind auch die anderen
drei Kanten abgenutzt, Gummi wie folgt austauschen:
•
Zugstange (G) entfernen, Haltevorrichtungen (M) lösen, Haltestreifen (K) abnehmen und hinteren Gummi (D) umdrehen/
austauschen. Gummi in umgekehrter Reihenfolge einbauen.
•
Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen. Gummi in umgekehrter
Reihenfolge einbauen.
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen.
4.
Ansaugrohr (11) an die Sauglippe anschließen.
5.
Sauglippe (21) montieren und Sterngriffe (22) festdrehen.
6.
Falls erforderlich, das Einstellhandrad zum Sauglippenausgleich (23) einstellen.
C
L
I
E
9097056000(2)2009-06 A
D
K
J
F
M
BETRIEBSANLEITUNG
I
C
A
D

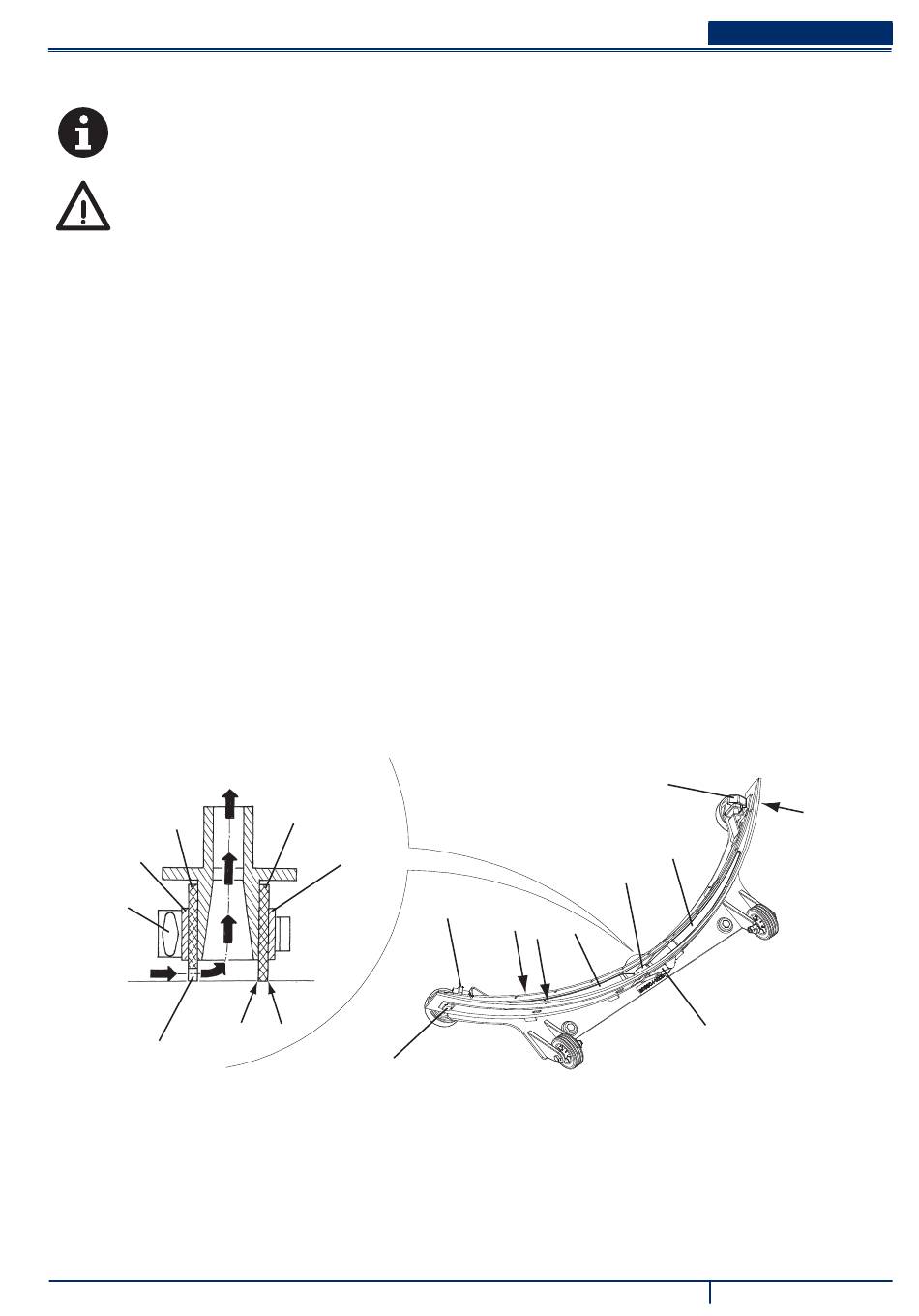

Abbildung 3
SCRUBTEC 545E – 553E
DEUTSCH
I
A
B
G
15
M
S311344
