NEDERLANDS
BESCHRIJVING VAN DE MACHINE

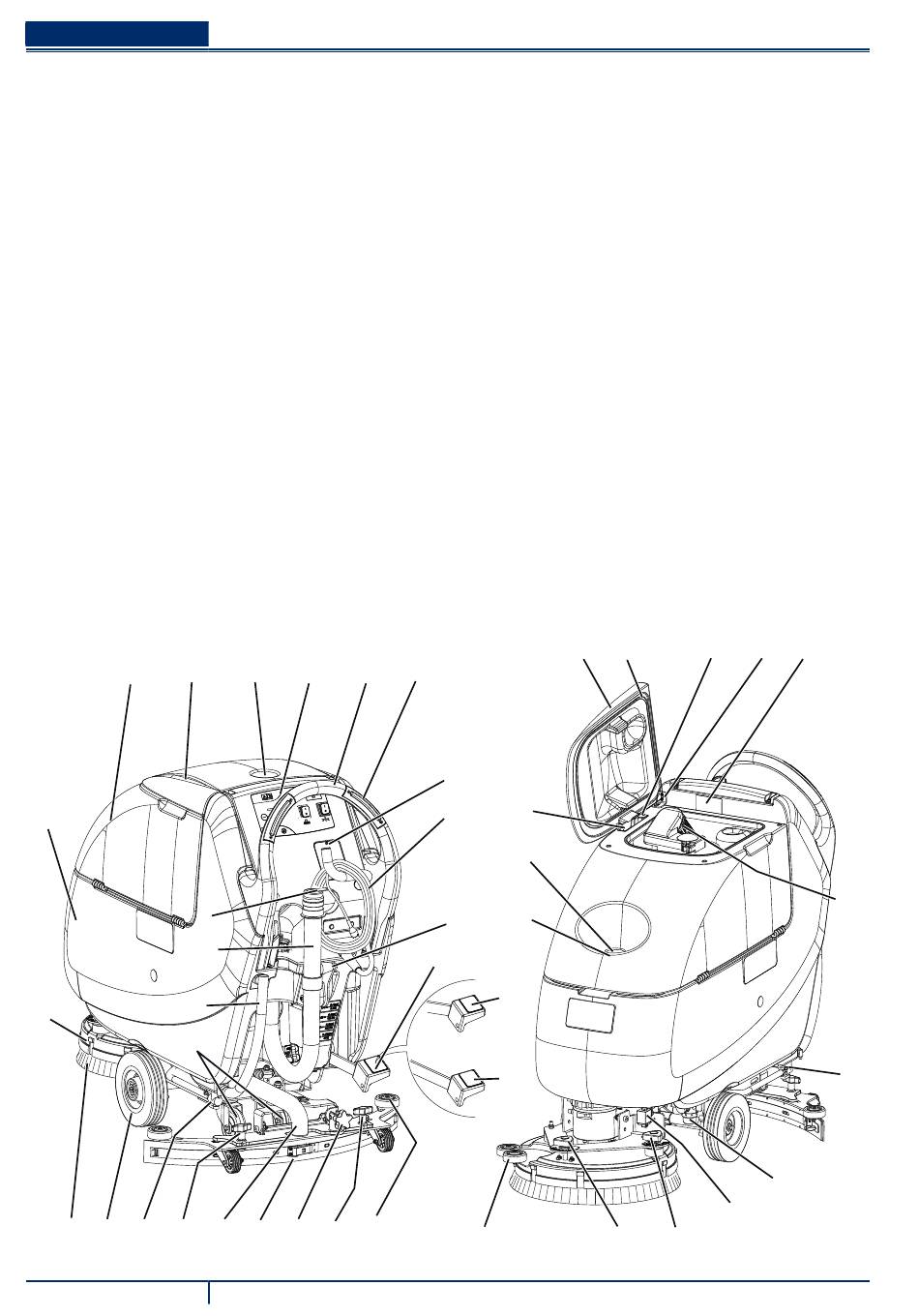

OPBOUW VAN DE MACHINE
1.
Controle- en bedieningspaneel
2.
Stuur
3.
Voedingskabel
4.
Steun voedingskabel
5.
Dop voor uitlaatslang voor vuil water
6.
Knoppen voor activering borstel/padhouder
7.
Hendel voor de stand omhoog/omlaag van de trekker
8.
Pedaal voor het omhoog/omlaag brengen van het
schrobdek
8a.
Pedaal in stand voor schrobdek omhoog
8b.
Pedaal in stand voor schrobdek omlaag
9.
Sturende achterwielen
10.
Voorwielen op vaste as
11.
Aanzuigslang van de trekker
12.
Uitlaatslang voor vuil water
13.
Peil- en aftapslang voor reinigingsmiddel met
peilmarkeringen
14.
Schrobdek borstelhouder/padhouder
15.
Borstel/padhouder
16.
Tank voor reinigingsmiddel
17.
Vuilwatertank
18.
Afdekking vuilwatertank
19.
Opbergvak
17
18
16
5
12
13
14
9
15 10 25 22 11 21 23
6
GEBRUIKSAANWIJZING
19
1
2
22
30
SCRUBTEC 545E – 553E
20.
Magneetklep
21.
Trekker
22.
Bevestigingswieltjes trekker
23.
Wiel voor regeling van de uitlijning van de trekker
24.
Filter voor reinigingsmiddel
25.
Kraantje voor reinigingsmiddel
26.
Afdekking vuilwatertank (volledig geopend)
27.
Pakking van afdekking tank
28.
Beweegbaar plaatje voor bevestiging afdekking
29.
Vast plaatje voor bevestiging afdekking
30.
Bufferwielen van de trekker
31.
Plaatje met serienummer / technische gegevens /
conformiteitsmarkering
32.
Bufferwielen van het schrobdek
33.
Aanzuigrooster met automatische sluiting (drijvend)
34.
Vulmond voor vullen reinigingsmiddel
35.
Filter
36.
Plaatje voor bevestiging vuilwatertank (niet verwijderen!)
37.
Wiel voor regeling van recht naar voren bewegen machine
38.
Wiel voor regeling van de voorwaartse snelheid van de
machine
26
6
4
29
3
34
35
7
8
8b
8a
32
27
28
36
24
20
37
38
9097056000 (2) 2009-06 A
31
33
25
P100111
