DEUTSCH
GERÄTEBESCHREIBUNG

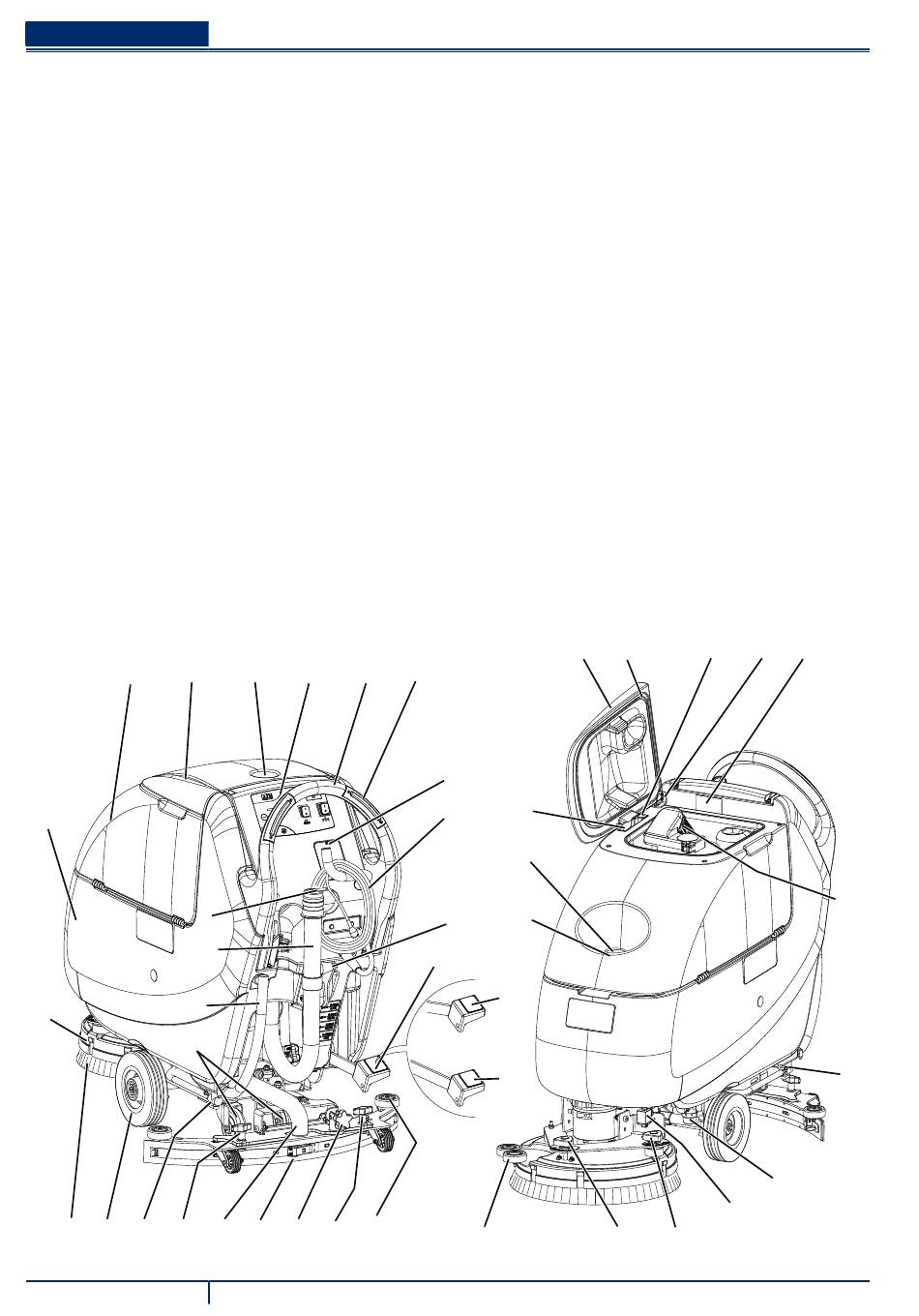

GERÄTEAUFBAU
1.
Bedienfeld und Bedienelemente
2.
Schubbügel
3.
Netzkabel
4.
Netzkabelhalter
5.
Stöpsel Ablassrohr Schmutzwasser
6.
Schalter für die Aktivierung der Bürste/Padhalter
7.
Hebel Sauglippe anheben/absenken
8.
Pedal Kopf anheben/absenken
8a.
Pedal in Stellung Kopf angehoben
8b.
Pedal in Stellung Kopf abgesenkt
9.
Hintere Lenkräder
10.
Vorderräder auf feststehender Achse
11.
Ansaugrohr Sauglippe
12.
Schmutzwasserablassrohr
13.
Standrohr und Ablassrohr der Reinigungslösung mit
Standkerben
14.
Bürsten-/Padhalterkopf
15.
Bürste/Padhalter
16.
Reinigungslösungstank
17.
Schmutzwassertank
18.
Schmutzwassertankdeckel
19.
Handschuhfach
17
18
16
5
12
13
14
9
15 10 25 22 11 21 23
6
BETRIEBSANLEITUNG
19
1
2
22
30
SCRUBTEC 545E – 553E
20.
Elektroventil
21.
Sauglippe
22.
Sterngriffe Sauglippenbefestigung
23.
Einstellhandrad zum Sauglippenausgleich
24.
Filter Reinigungslösung
25.
Hahn Reinigungslösung
26.
Schmutzwassertankdeckel (völlig geöffnet)
27.
Dichtung Tankdeckel
28.
Bewegliche Sperrplatte Deckel
29.
Feste Sperrplatte Deckel
30.
Pufferräder Sauglippe
31.
Schild Seriennummer/technische Daten/
Konformitätszeichen
32.
Pufferräder Kopf
33.
Ansauggitter mit automatischem Schwimmerverschluss
34.
Auffüllstutzen der Reinigungslösung
35.
Siebfi lter
36.
Befestigungsplatte Sammelwassertank (nicht entfernen!)
37.
Sterngriff geradliniger Gerätevorschub
38.
Einstellhandrad Vorschubgeschwindigkeit der Maschine
26
6
4
29
3
34
35
7
8
8b
8a
32
27
28
36
24
20
37
38
9097056000(2)2009-06 A
31
33
25
P100111
