102 Elektrische installatie – IEC

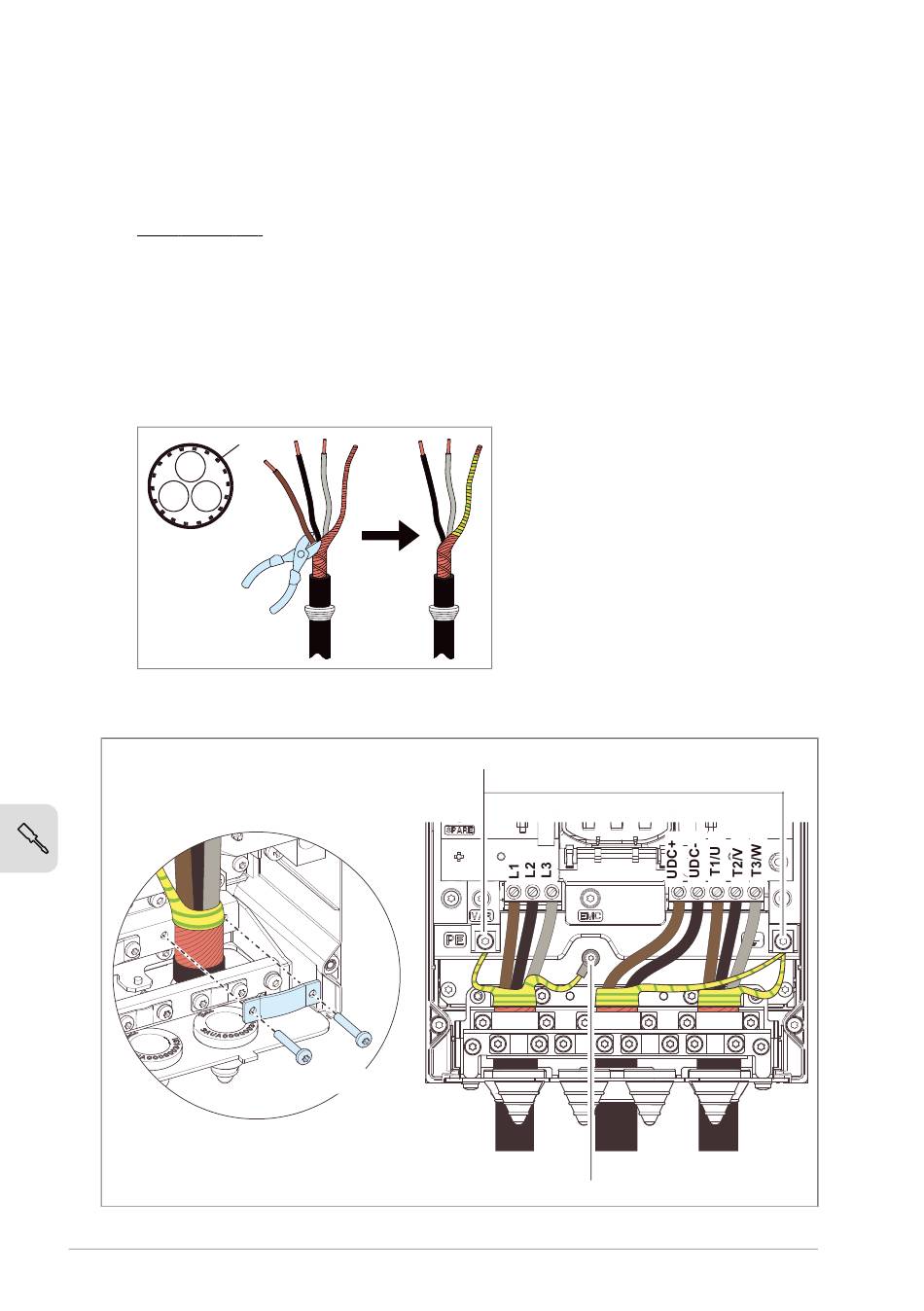

10. Sluit de kabels aan:
•
Aard de afscherming 360° door de klem van de aardingsplaat van de voedings-
kabel op het gestripte deel van de kabel vast te draaien.
•
Sluit de getwiste afscherming van de kabel aan op de aardklem.
•
Sluit de extra PE-geleiders aan (indien aanwezig).
•
Voor frame R8: Installeer het common-mode-filter. Voor instructies, zie
mode filter kit for ACS880-01 frame R7, and for ACS880-11, ACS880-31, ACH580-
31 and ACQ580-31 frame R8 installation instructions (3AXD50000015179 [En-
gels]).
•
Sluit de fasegeleiders van de motorkabel aan op klemmen T1/U, T2/V en T3/W
en de fasegeleiders van de ingangskabel op de klemmen L1, L2 en L3.
•
Als de gelijkstroomkabels aanwezig zijn, snijdt u één fasegeleider af en isoleert
u het uiteinde.
Sluit de overige geleiders aan op de UDC+ en UDC- klemmen.
•
Draai de schroeven aan met het koppel dat in de onderstaande installatieteke-
ning is aangegeven.
R3
L1, L2, L3, T1/U, T2/V, T3/W, UDC+, UDC-:
1.7 N·m
PE
1.7 N·m
1.7 N·m
1.7 N·m
Common
