98 Elektrische installatie – IEC
Opmerking: Als de motor naast de geleidende afscherming een symmetrische aardgeleider bevat,
sluit de aardgeleider dan aan op de aardklem aan het omvormeruiteinde en het motoruiteinde.
Gebruik geen asymmetrisch geconstrueerde motorkabel voor motoren van meer dan 30 kW. Zie
sectie
Kiezen van de vermogenskabels (pagina
Het aansluiten van de vierde geleider van de motorkabel op het motoruiteinde verhoogt de la-
gerstromen en veroorzaakt daardoor extra lagerslijtage.
￭
Aansluitprocedure
De procedure om de vermogenskabels aan te sluiten op de standaard omvormer wordt
hieronder beschreven. Voor de procedure met UK wartelplaat (optie +H358), zie ook
ACS880-11, ACS880-31, ACH580-31 and ACQ580-31 UK gland plate (+H358) installation
guide (3AXD50000110711
1.

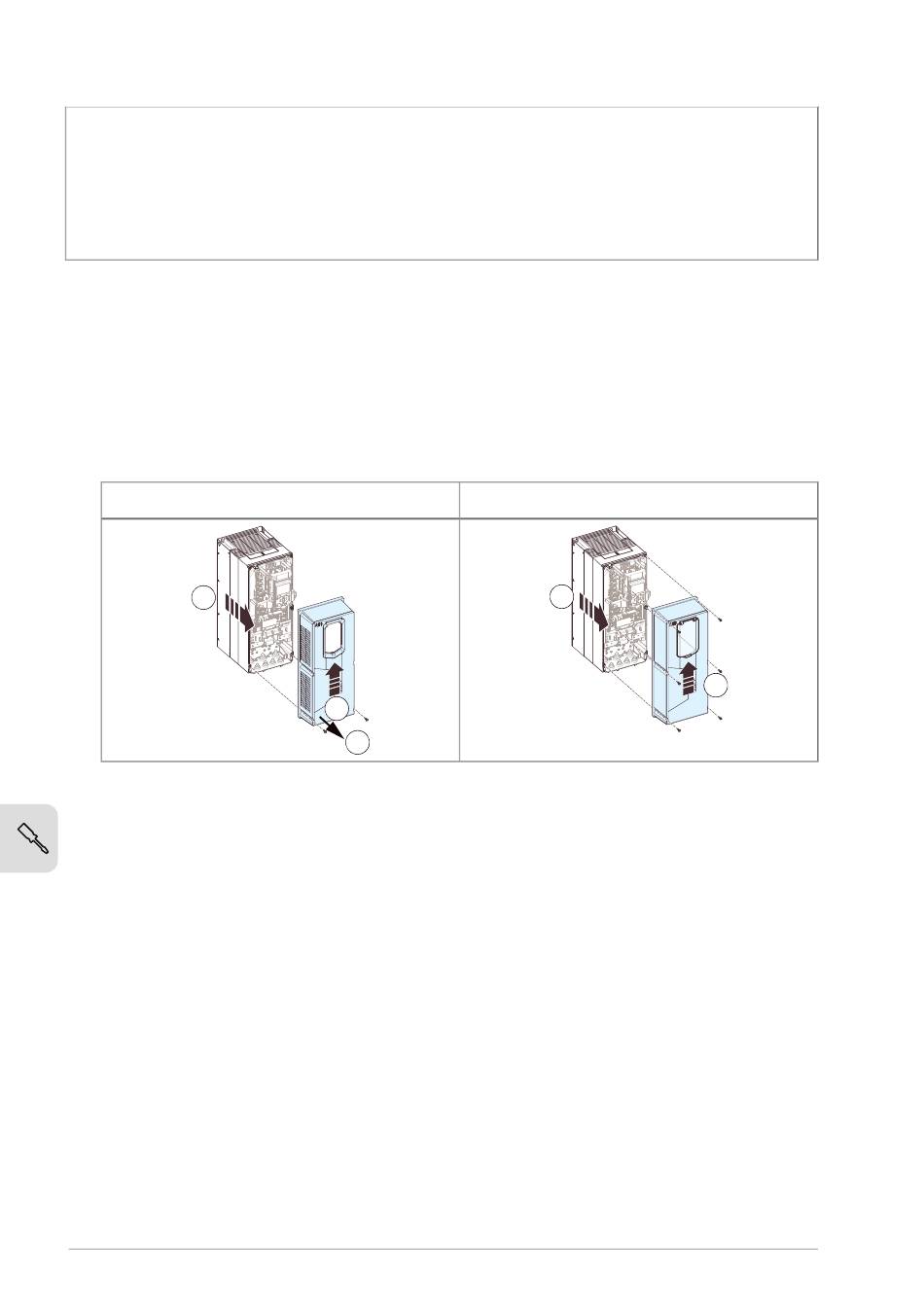

Om het R3 voorpaneel (R6 en R8 bovenste voorpaneel) te verwijderen, tilt u de af-
dekking vanaf de onderkant naar buiten (1a) en vervolgens naar boven (1b).
2
Om het R6 en R8 onderste voorpaneel te verwijderen, schuift u deze naar beneden
(3a) en vervolgens naar voren (3b). Voor IP55-frame R8 moet u de voedingsdraad
van de hulpkoelventilator loskoppelen.
[Engels]).
R3 - IP21
1b
1a
68).
R3 - IP55
2
1
