Aansluiten van de vermogenskabels
￭

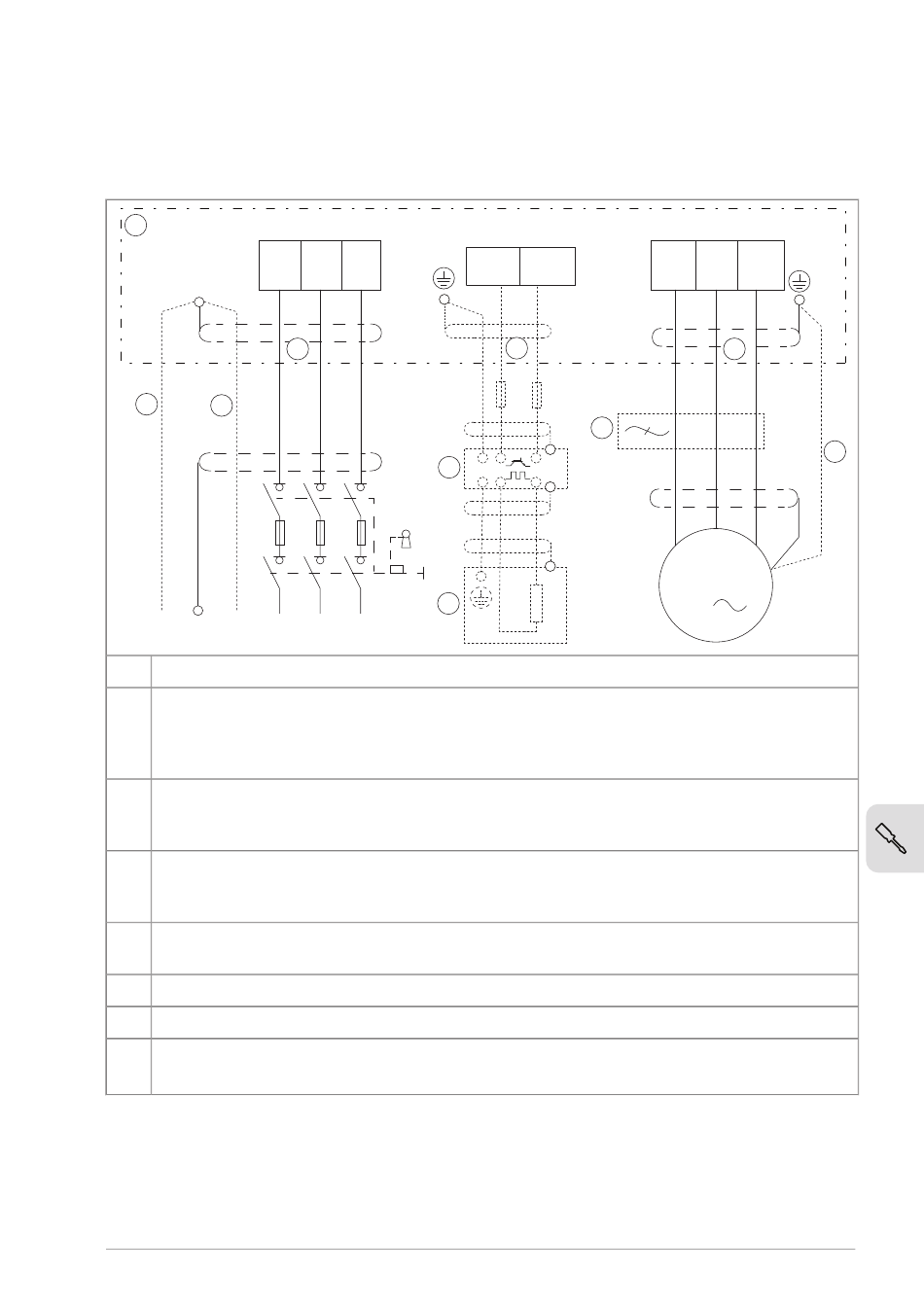

Aansluitschema
A
L1
PE
2
1
(PE)
PE
(PE)
L1
A
Omvormer
1
Twee beschermende aardegeleiders. De veiligheidsnorm IEC/EN 61800-5-1 vereist twee
PE-geleiders voor een, indien de doorsnede van de PE-geleider kleiner is dan 10mm2 Cu of
16 mm2 Al. U kunt bijvoorbeeld naast de vierde geleider ook de afscherming van de kabel
gebruiken.
2
Gebruik een aparte aardekabel of een kabel met een aparte PE-geleider voor de lijnzijde,
als het geleidingsvermogen van de vierde geleider of de afscherming niet voldoet aan de
vereisten voor de PE-geleider.
3
Gebruik een aparte aardekabel voor de motorzijde, als het geleidingsvermogen van de af-
scherming niet voldoende is, of als er geen symmetrisch geconstrueerde PE geleider in de
kabel aanwezig is.
4
ABB vereist 360° aarding van de kabelafscherming voor de motorkabel. ABB beveelt het ook
aan voor de ingangsvoedingskabel.
5
Externe rem-weerstand (optioneel)
6
Externe rem-chopper (optioneel)
7
Installeer zo nodig een extern filter (du/dt of sinusfilter). Zie
nusfilters (pagina
L2
L3
4
6
5
L2
L3
233).
Elektrische installatie – IEC 97
UDC+
UDC-
4
7
Common mode, d u /d t en si-
T1/U T2/V T3/W
4
3
V1
U1
W1
PE
M
3
