192 Technische gegevens
Opmerking: Installeer de omvormer niet met het EMC-filter aangesloten op een systeem
waarvoor het filter niet geschikt is. Dit kan gevaar opleveren of de omvormer beschadi-
gen.
Opmerking: Installeer de omvormer niet met aangesloten aarde-naar-fase-varistor in
een systeem waarvoor de varistor niet geschikt is. Als u dit niet doet kan het varistor-
circuit beschadigd raken.
￭
Categorie C4
De omvormer voldoet aan de C4-norm onder de volgende voorwaarden:
1.
Het is gewaarborgd dat geen buitensporige emissie wordt verspreid naar naburige
laagspanningsnetwerken. In sommige gevallen is de inherente onderdrukking in
transformatoren en kabels voldoende. Bij twijfel wordt het gebruik van een voe-
dingstransformator met statisch aardscherm tussen de primaire en secundaire
wikkelingen ten sterkste aanbevolen.

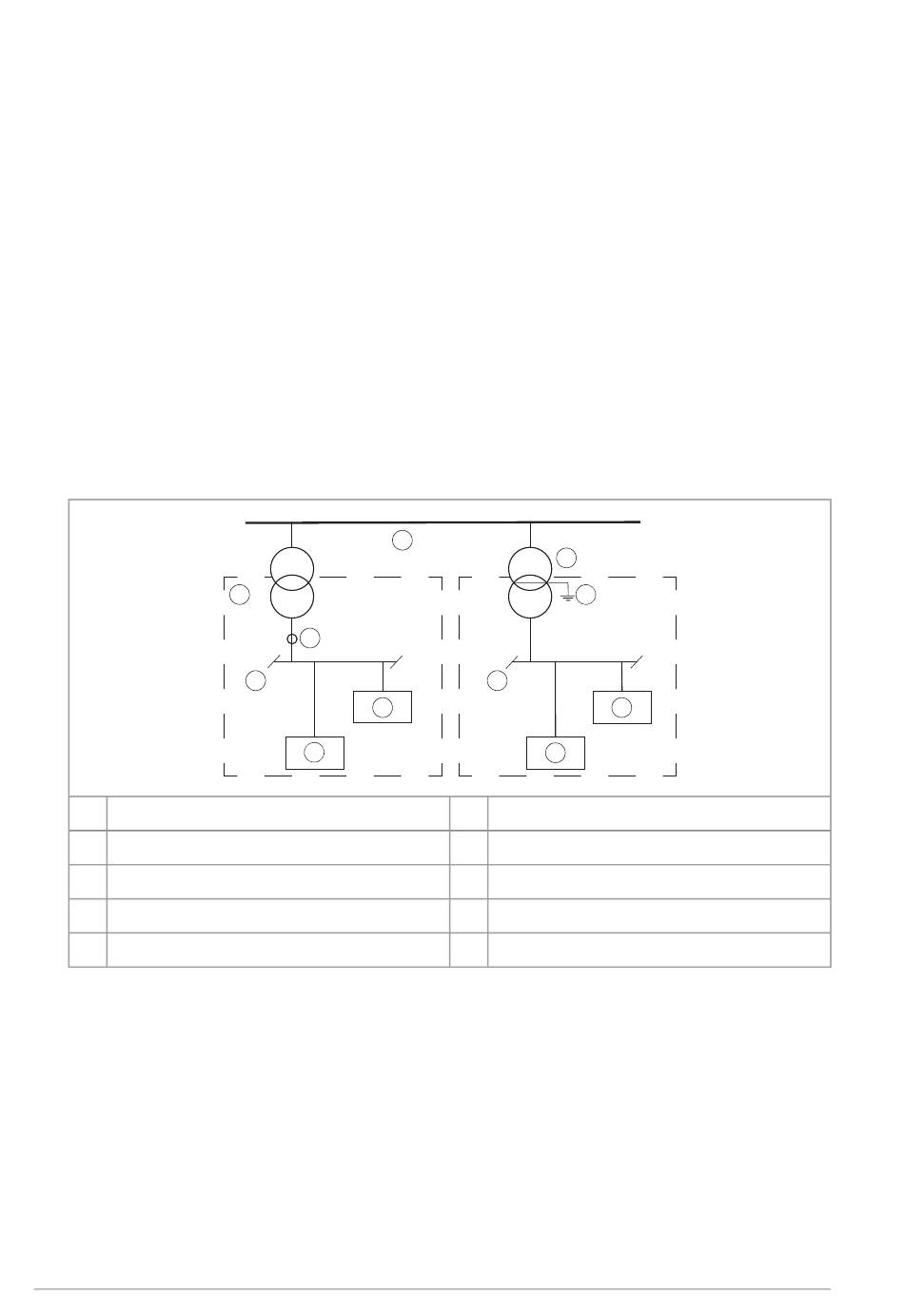

1
Middenspanningsnetwerk
2
Naburig netwerk
3
Meetpunt
4
Laagspanning
5
Apparatuur (slachtoffer)
2.
Er bestaat voor de installatie een EMC-plan ter voorkoming van storingen. Een
model is beschikbaar in
figuration for a power drive system (3AFE61348280
3.
De motor- en besturingskabels worden geselecteerd en geleid volgens de elektrische
planningsrichtlijnen van de omvormer. De EMC-aanbevelingen worden opgevolgd.
4.
De omvormer wordt geïnstalleerd volgens de installatie-instructies. De EMC-aan-
bevelingen worden opgevolgd.
1
2
3
4
5
6
Technical guide No. 3 EMC compliant installation and con-
7
8
4
9
6
6
Apparatuur
7
Voedingstransformator
8
Statisch aardscherm
9
Omvormer
-
-
[Engels]).
