30 Werkingsprincipe

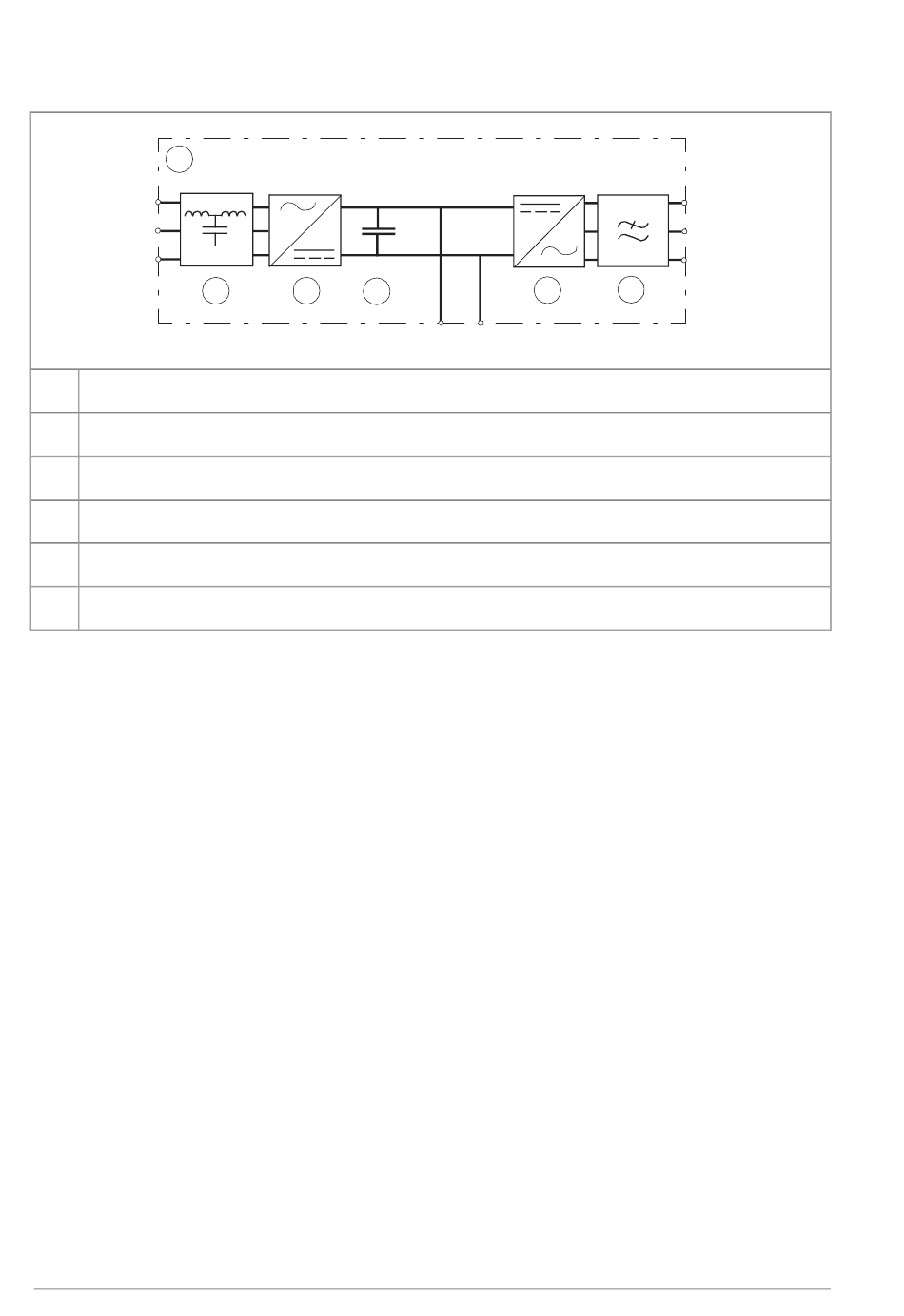

Onderstaande figuur toont het vereenvoudigde hoofdstroomschema van de omvormer.
A
L1
L2
L3
A
Omvormer
1
LCL-filter
2
Lijnzijde-converter
3
DC-link. Gelijkstroomcircuit tussen de lijnzijde-converter en motorzijde-converter.
4
Motorzijde-converter
5
Common-mode filter
De lijnzijde-converter gelijkricht de driefasige wisselstroom naar gelijkstroom voor de
tussengeschakelde DC-link van de omvormer. De tussengeschakelde tussenkring voedt
verder de motorzijde-converter die de motor aandrijft.
Beide converters bestaan uit zes bipolaire transistoren met geïsoleerde poort (IGBT)
met vrijloopdiodes. Het gehalte aan harmonischen in wisselspanning en stroom is laag.
Het LCL-filter onderdrukt de harmonischen verder.
De lijn- en motorzijde-converters hebben hun eigen besturingsprogramma's. De para-
meters van beide programma's kunnen worden bekeken en gewijzigd met behulp van
een bedieningspaneel.
￭
Actieve remfunctie (optie +N8056)
De lijnzijde-converter met actieve remfunctie kan geregenereerde energie (tot 50% van
het nominale vermogen) terugvoeren naar het elektriciteitsnet. De actieve remfunctie
is beschikbaar met optiecode +N8056 en licenties.
Voorbeeld toepassingen:
•
de tunnelventilatie kan een snelle omkering bereiken zonder remchopper
•
een draaiende last inhalen en omkeren bij een vliegende start.
1
2
3
4
UDC+ UDC-
T1/U
T2/V
T3/W
5
