R8 IP55 (UL Type 12)
Om uit te pakken:
•
Snij de banden door (5).
•
Verwijder de tray (8) en kartonnen omhulling (9).
•
Open de VCI-zak (2).
•
Maak de bevestigingsschroeven los (a, b).
•
Til de omvormer op.
Installeer de omvormer verticaal
Zie paragraaf
Eisen aan de vrije ruimte (pagina 44)
en onder de omvormer.

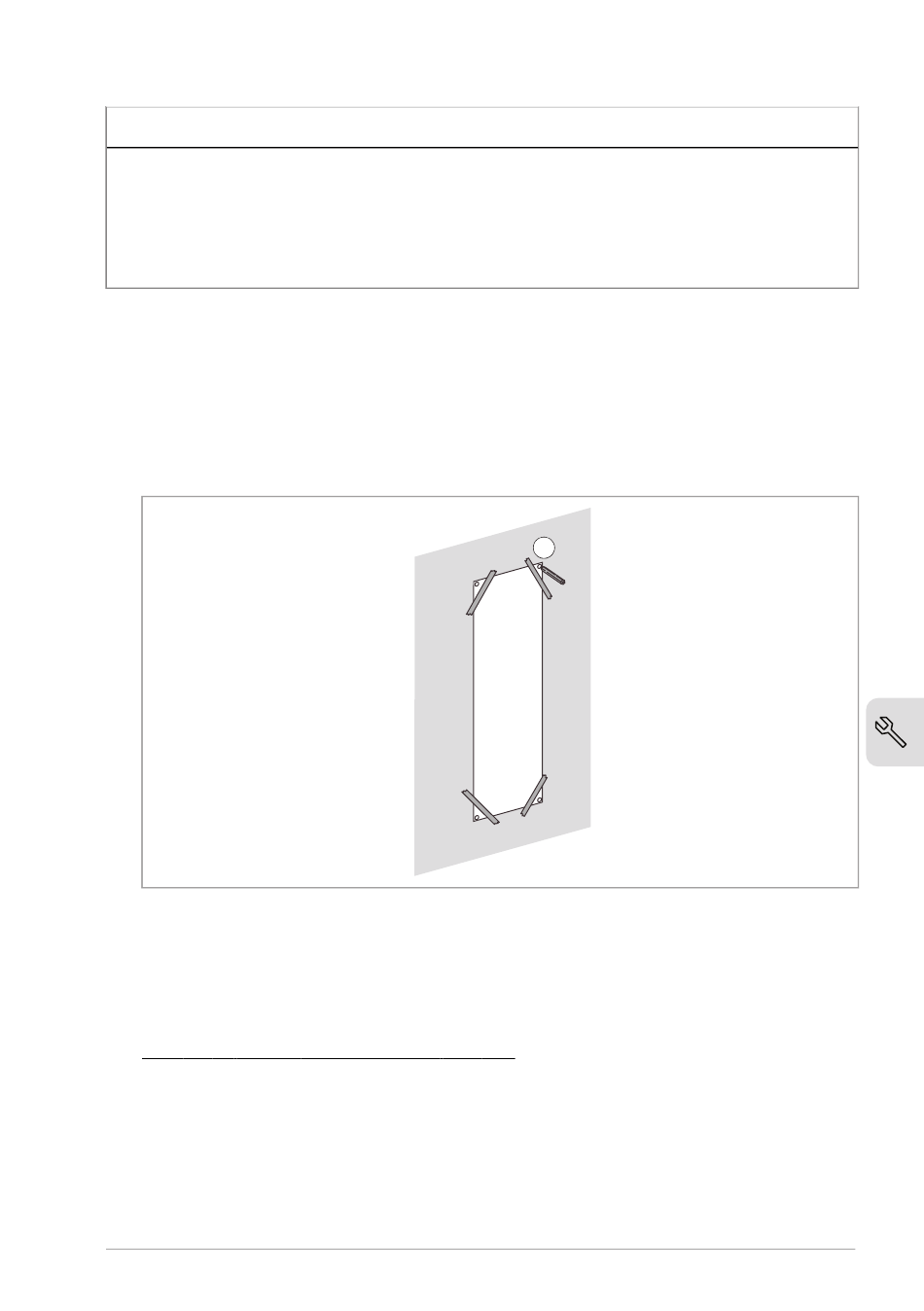

1.
Gebruik de meegeleverde montagesjabloon om de locaties van de gaten te marke-
ren. Laat het montagesjabloon niet onder de omvormer achter. De afmetingen van
de omvormer en de plaats van de gaten staan ook op de maatschetsen.
2.
Boor de montagegaten.
3.
Plaats ankers of pluggen in de gaten en monteer de omvormer met schroeven. Zorg
dat de schroeven en pluggen geschikt zijn voor het gewicht van de omvormer.
4.
Zet de omvormer op de bouten aan de muur.
5.
Voor R6 en R8 met optie +B056 (UL type 12): Installeer de kap bovenop de omvormer
voordat u de bovenste bevestigingsbouten vastdraait. Plaats de verticale rand van
de kap tussen de muur en de achterplaat van de omvormer.
Mechanische installatie 53
voor de vereiste vrije ruimte boven
