Aansluiting van de besturingskabels
￭
Aansluitschema
Zie
Standaard I/O aansluitschema (pagina 119)
van de omvormer.
￭
Aansluitprocedure
WAARSCHUWING!
Volg de veiligheidsinstructies van de omvormer. Als u ze negeert, kan dit
leiden tot ernstig of dodelijk letsel of schade aan de apparatuur.
1.
Stop de omvormer en volg de stappen in de sectie
maatregelen (pagina 18)
2.
Verwijder de frontkap(pen), indien nog niet verwijderd.
3.

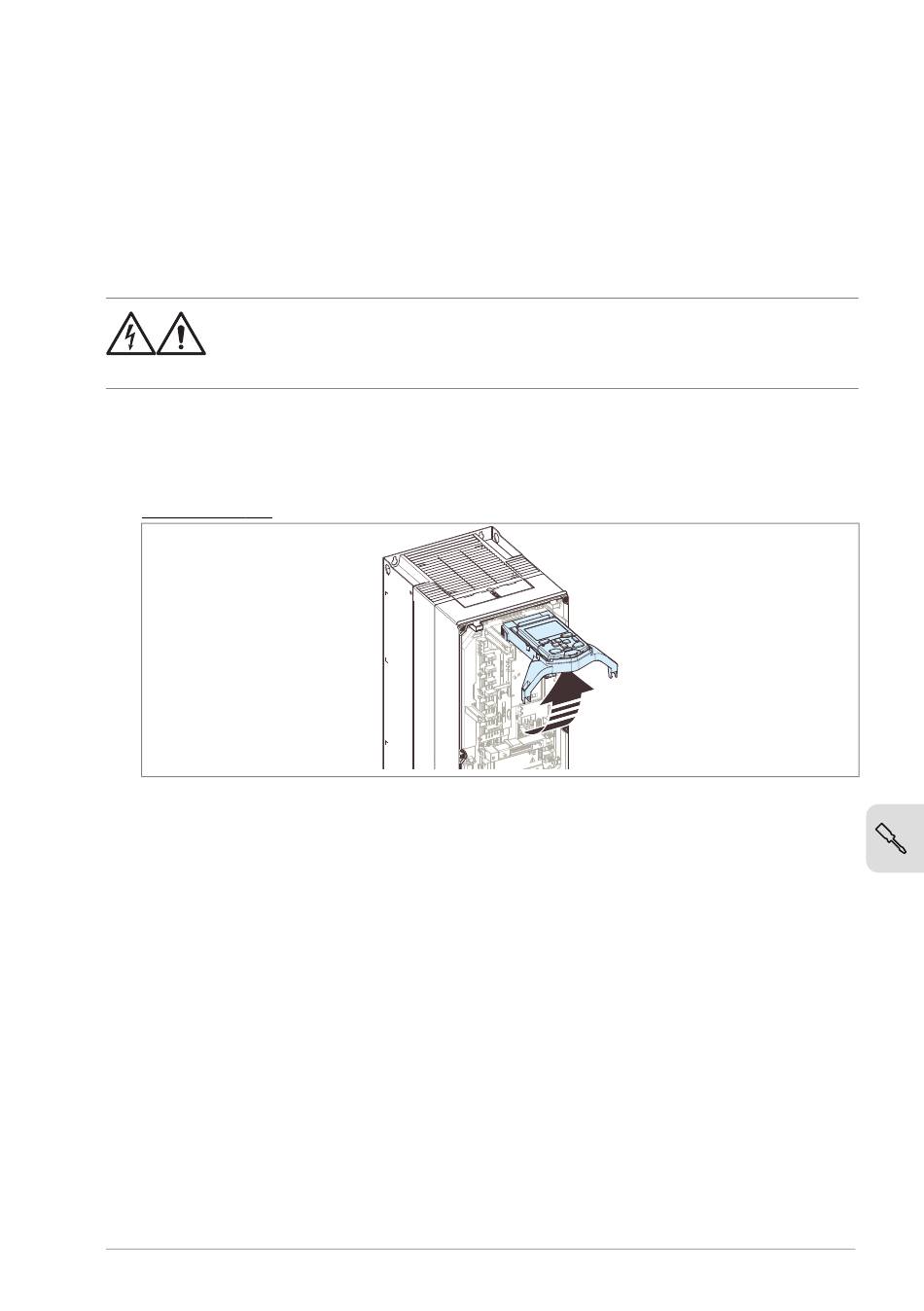

Voor frame R3: Trek de houder van het bedieningspaneel omhoog.
4.
Snij gaten in de rubbertules en schuif de tules op de kabels. Schuif de kabels door
de gaten van de bodemplaat en bevestig de tules aan de gaten.
5.
Leid de kabel zoals te zien in onderstaande figuren.
6.
Aard de buitenste afscherming van de kabel 360° onder de aardingsklem bij de
kabelinvoer. Houd de kabel ongestript tot zo dicht mogelijk bij de klemmen van de
besturingsunit. Zet de kabels binnen de omvormer mechanisch vast.
7.
Aard de afschermingen van de kabelparen en aarddraad onder de klem (SRC) op
de besturingsunit.
8.
Sluit de geleiders aan op de juiste klemmen van de besturingseenheid en draai vast
met 0,5 ... 0,6 N·m. Zie
voordat u aan de werkzaamheden begint.
Standaard I/O aansluitschema (pagina
Elektrische installatie – IEC 107
voor de standaard I/O-aansluitingen
Elektrische veiligheids-voorzorgs-
119).
