34 Werkingsprincipe
12
360-graden aardklemmen voor besturingskabel-
afschermingen
13
Besturingsunit met I/O kabel aansluitklemmen

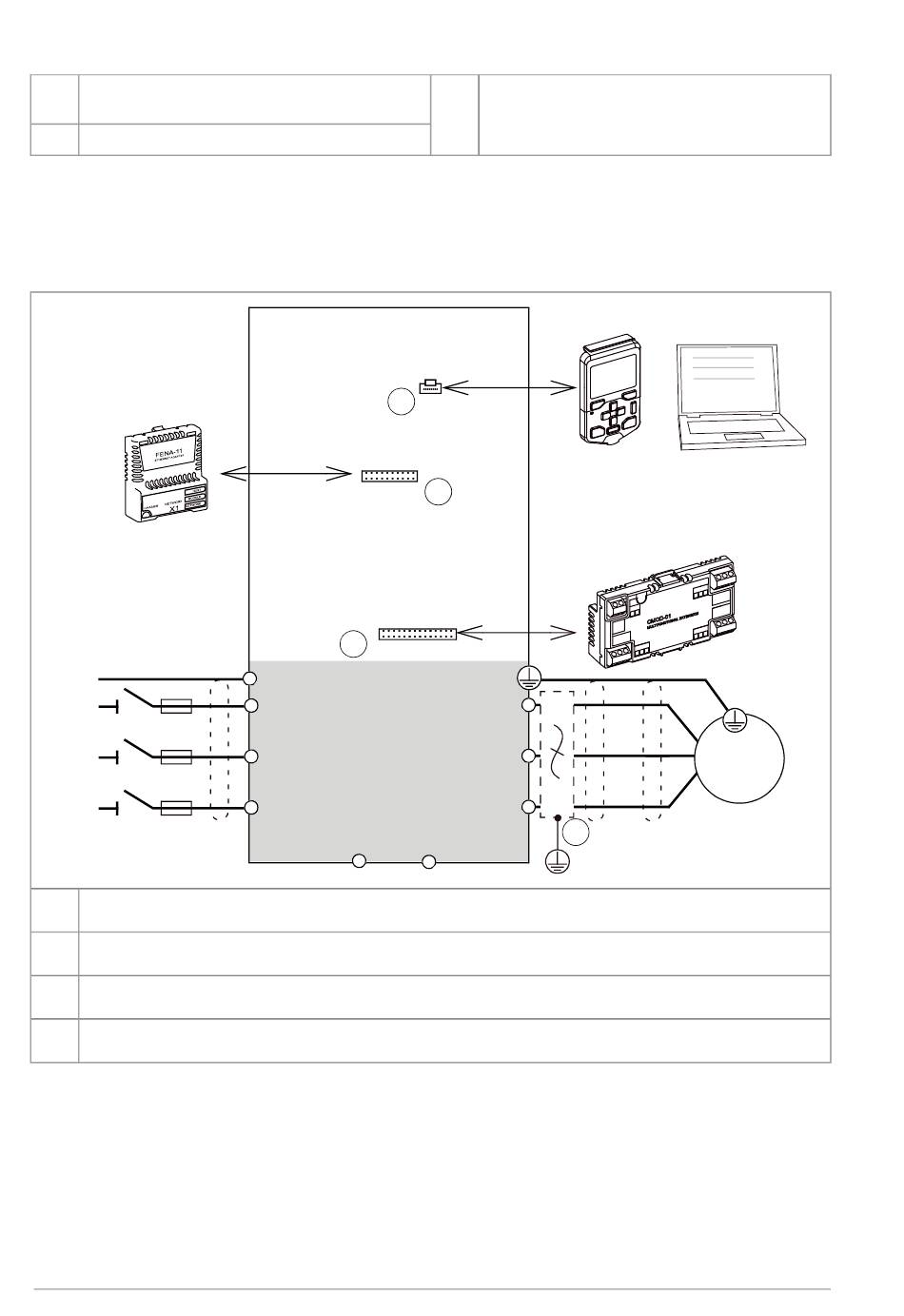

Overzicht van vermogens- en besturingsaansluitingen
Het logische schema hieronder geeft de voedingsaansluitingen en besturingsinterfaces
van de omvormer weer.
PE
L1
L2
L3
1
Optieslot 1 voor optionele veldbusadapter-modules
2
Optieslot 2 voor optionele I/O uitbreidingsmodules
3
Paneelpoort
4
Common-mode-filter + extra du/dt of sinusfilter. Zie
Panel port
3
Slot 1
1
Slot 2
2
PE
L1
L2
L3
UDC+ UDC-
18
Motorkabel-invoer achter de 360-graden aard-
klemmen
T1/U
T2/V
T3/W
4
Common mode, du/dt en
M
3 ~
sinusfilters.
