Aansluiting voor het verkrijgen van 0...10 V van analoge uitgang 2
(AO2)

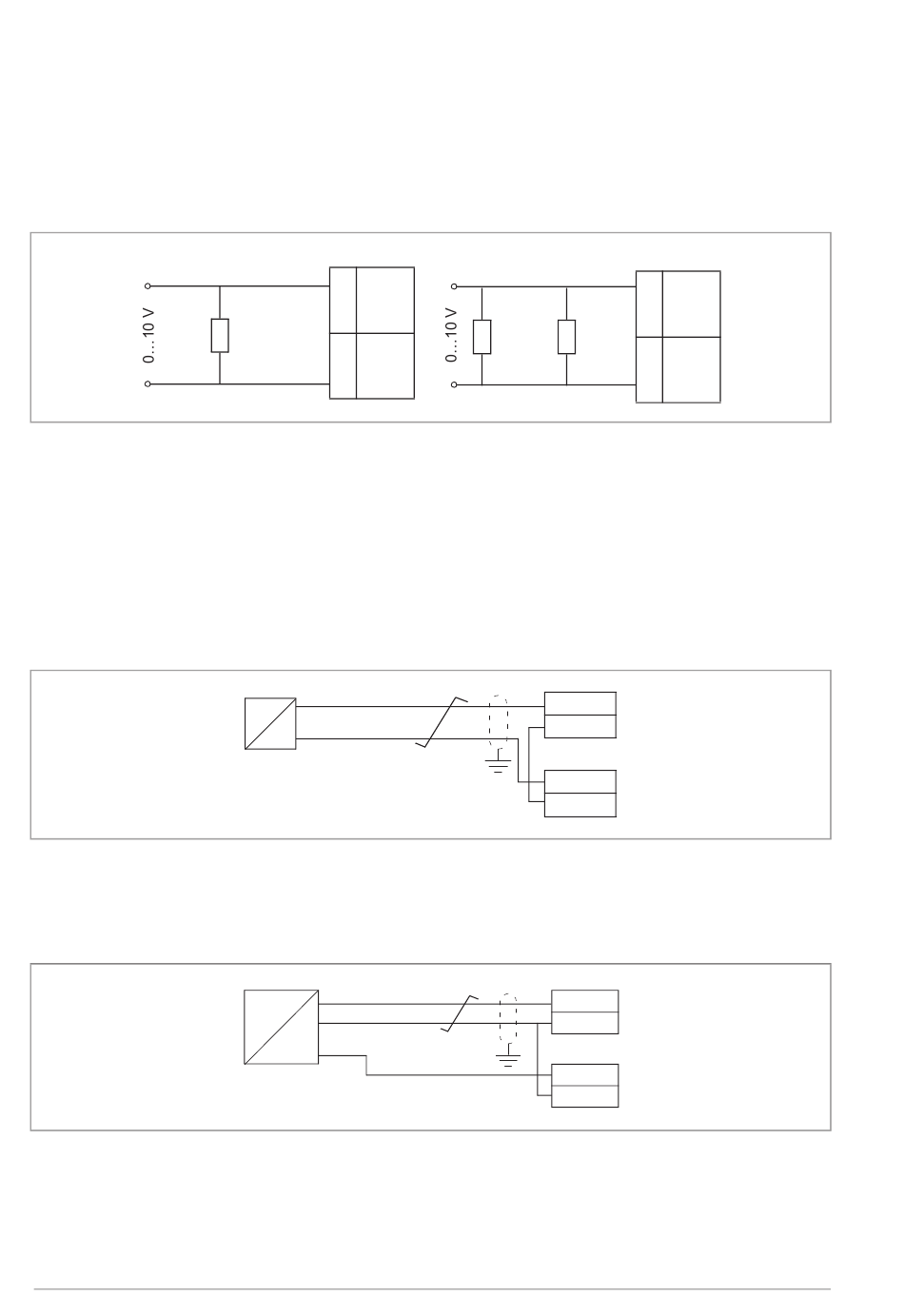

Om 0... 10 V te verkrijgen van analoge uitgang AO2, sluit u een 500 ohm weerstand (of
twee parallelle 1 kohm weerstanden) aan tussen analoge uitgang AO2 en AGND, de
analoge gemeenschappelijke aarde.
￭
Aansluit-voorbeelden van twee-draads en drie-draads sensoren op
analoge ingang (AI2)
Opmerking: De maximum belasting van de hulpspanningsuitgang (24 V DC [250 mA])
mag niet overschreden worden.
Een voorbeeld van een tweedraads sensor/transmitter gevoed door de hulpspannings-
uitgang van de omvormer wordt hieronder getoond. Stel het ingangssignaal in op
4...20 mA, niet 0...20 mA.
Een voorbeeld van een driedraads sensor/transmitter gevoed door de hulpspannings-
uitgang van de omvormer wordt hieronder getoond. De sensor wordt gevoed door zijn
stroomuitgang en de omvormer levert de voedingsspanning (+24 V DC). Daarom moet
het uitgangssignaal 4...20 mA, niet 0...20 mA.
￭
DI5 als frequentie-ingang
Voor het instellen van de parameters voor de digitale frequentieingang, zie de firmwa-
rehandleiding.
