92 Elektrische installatie – IEC
Opmerking 1: De frames R3 en R6 zijn volgens UL-normen beoordeeld voor gebruik op
hoekgeaarde systemen en op middengeaarde deltasystemen. Ze worden niet door IEC-
normen beoordeeld voor gebruik op hoekgeaarde of middengeaarde systemen.

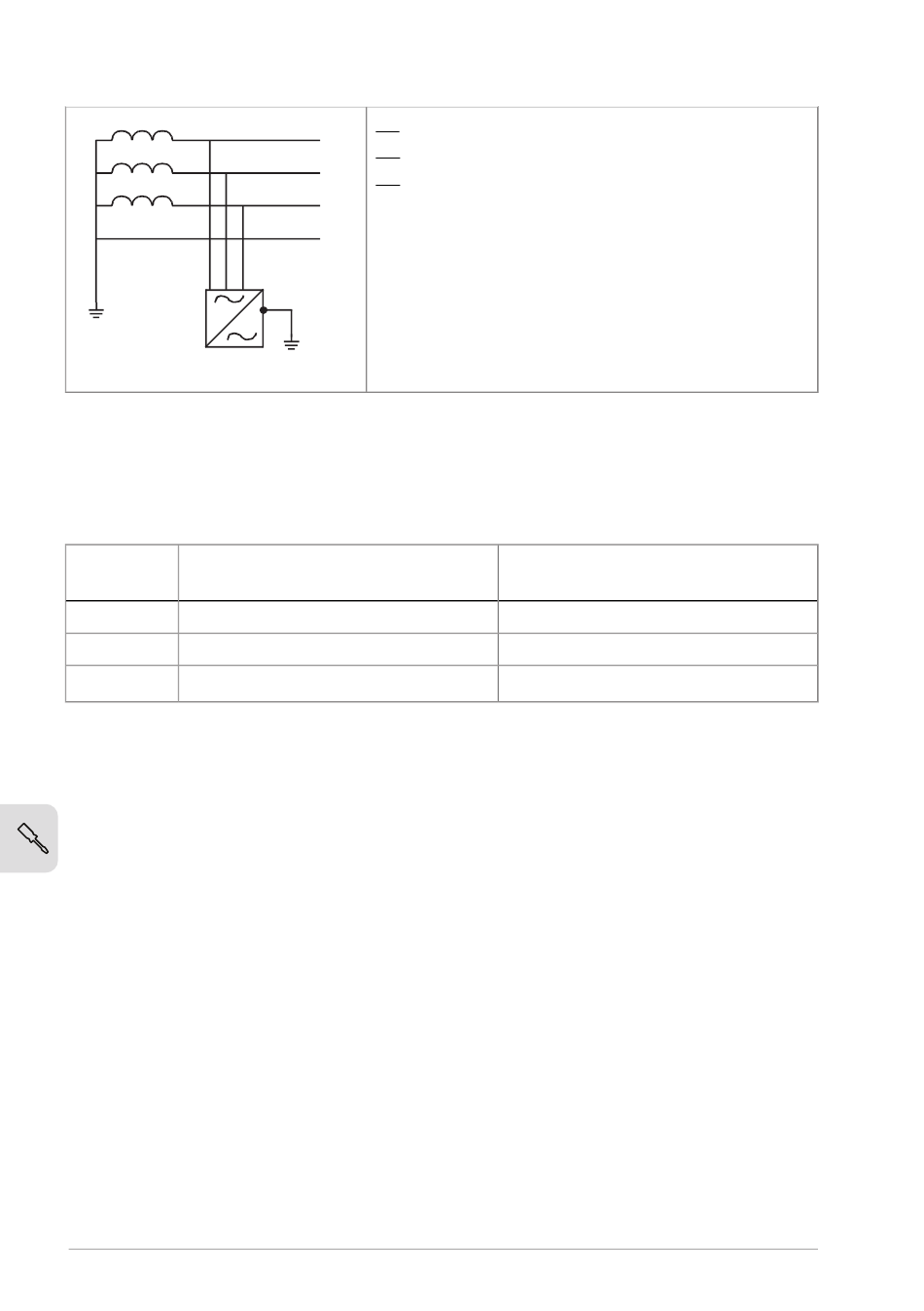

Opmerking 2: Dit zijn de EMC-filter en varistor schroeven in verschillende omvormer-
framematen.
Frame-afme-
ting
R3
R6
R8
1) VAR-schroeven functioneren ook als EMC AC-schroeven in frame R8.
R3: Verwijder de EMC- en VAR-schroeven.
L1
R6: Verwijder de EMC- en VAR-schroeven.
L2
R8: Verwijder de EMC DC- en VAR-schroeven.
L3
Een lekstroomschakelaar moet geïnstalleerd zijn in het
voedingssysteem.
N
Opmerking:
•
Omdat de EMC-schroeven verwijderd zijn, garandeert
ABB de EMC-categorie niet.
•
ABB garandeert het functioneren van de in de omvor-
mer ingebouwde lek-detector niet.
•
In grote systemen kan de reststroomverbreker zonder
echte reden uitschakelen.
EMC-filter schroeven
EMC
EMC
EMC DC
Aarde-naar fase-varistor schroeven
VAR
VAR
1)
VAR
