260 CMOD-02 multifunctie uitbreidingsmodule (externe 24 V AC/DC en afzonder-
lijke PTC interface)
Er is versterkte isolatie tussen de motor-thermistor aansluiting, de relaisuitgang en de
besturingsunit-interface van de omvormer. Zo kunt u een motor thermistor op de om-
vormer aansluiten via de uitbreidings-module.
Bij CCU-24 besturingsunit is een CMOD-02 module niet nodig voor externe 24 V AC/DC
voedingsaansluiting. De externe voeding is rechtstreeks aangesloten op klemmen 40
en 41 op de besturingsunit.

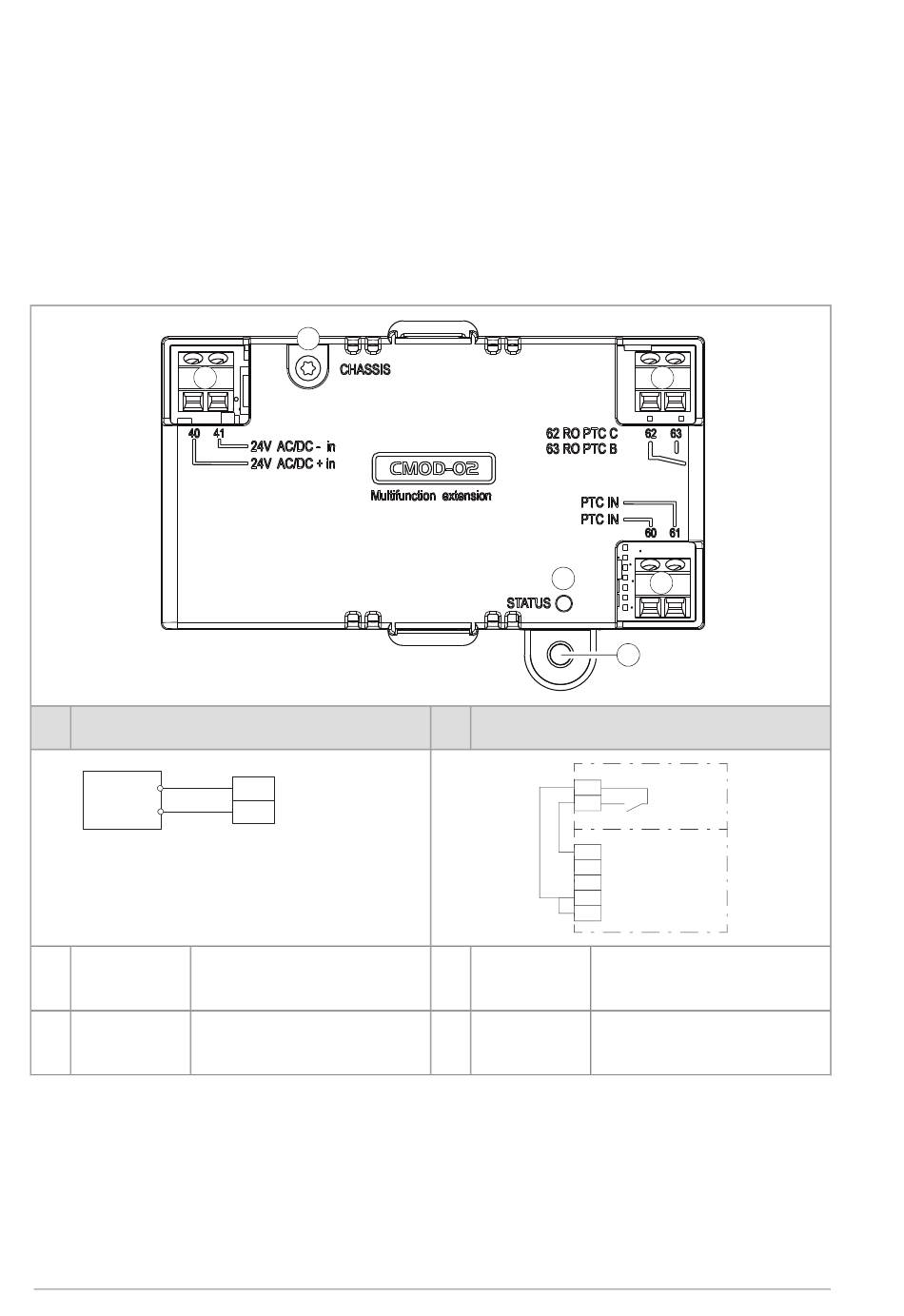

Lay-out en aansluitvoorbeelden
3
3
2-pins klemmenblok voor externe voeding
24 V AC/DC
40
24 V AC/DC
Extern 24 V (AC/DC) input
+ in
41
24 V AC/DC -
Extern 24 V (AC/DC) input
in
1
+
24V AC/DC + in
40
-
24V AC/DC - in
41
6
4
2-pins klemmenblok voor relaisuitgang
RO PTC C
62
63
RO
PTC B
X4
OUT1
34
OUT2
35
SGND
36
IN1
37
IN2
38
62
RO PTC C
Gemeenschappelijke aarde,
C
63
RO PTC B
Normaal open, NO
4
5
2
CMOD-02
CCU
