Elektrische aansluiting
6.9.6
Aansluiting XCU-THH (XCU HY) module
MD1
T0
T1
TW1
TW2
I1
I2
I3
I4
CAN-Bus
To ODU
EMS-Bus 1

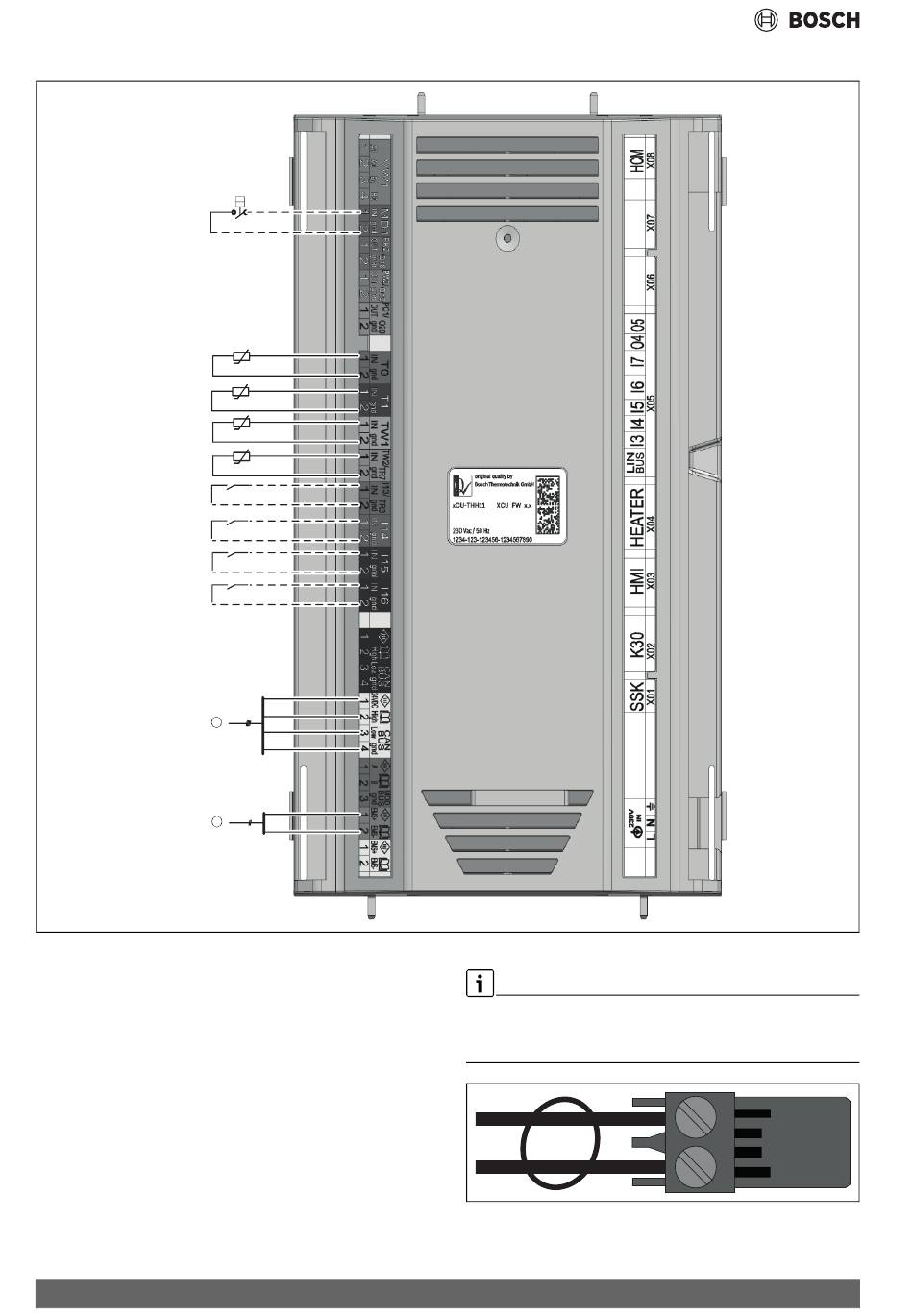

Afb. 29 Aansluitingen
[I1] Externe ingang 1:
[I2] Externe ingang 2: blokverwarming of warm water
[I3] Externe ingang 3: cv-circuit oververhittingsbeveiliging (veilig-
heidsthermostaat)
[I4] Externe ingang 4: SmartGrid (Sg)/fotovoltaïca (PV)
[MD1]Condensatiesensor (toebehoren koelmodus)
[T0] Temperatuursensor, aanvoer
[T1] Temperatuursensor, buiten
[TW1]Temperatuursensor warm water
[TW2]Temperatuursensor warm water
[1]
EMS-BUS naar toebehoren
[2]
CAN-BUS naar warmtepomp (ODU)
24
%
ϑ
ϑ ϑ
ϑ ϑ
ϑ ϑ
ϑ ϑ
2
Het draaimoment van de schroeven voor de connectoren van de XCU-
THH (XCU HY) moet 0,5 Nm zijn.
▶ Plaats een kabelbinder voor elke XCU-THH (XCU HY)-connector.
Afb. 30 Kabelbinder op connector
Compress 5800i AW – 6721892047 (2024/08)
0010040323-002
