Leidingaansluitingen
5.5
Pomp verwarmingssysteem (PC1)
Afhankelijk van de configuratie van het verwarmingssysteem, is een cv-
pomp nodig die wordt geselecteerd afhankelijk van de aanvoer- en druk-
velspecificaties.
PC1 moet altijd worden aangesloten op de binneneenheid conform het
aansluitschema.
Maximale belasting relaisuitgang van de pomp PC1: 6 A cos > 0,4. Bij
hogere belasting montage van een tussenrelais.
5.6
Sluit de binneneenheid op het warm water aan
WAARSCHUWING
Schade aan de installatie!
Wanneer het veiligheidsventiel niet optimaal functioneert, kan de druk in
de installatie te hoog worden.
▶ WAARSCHUWING – waarborg, dat de uitgang van het veiligheidsven-
tiel niet is verstopt of afgesloten.
WAARSCHUWING
Gevaar voor brandwonden door hete vloeistoffen!
Wanneer de installatie warmwatertemperaturen >65 °C vraagt (bijv.
voor thermische solarsystemen, combinatie met houtketels en dergelij-
ke), moet een thermische mengeenheid worden geïnstalleerd.
1
PW2

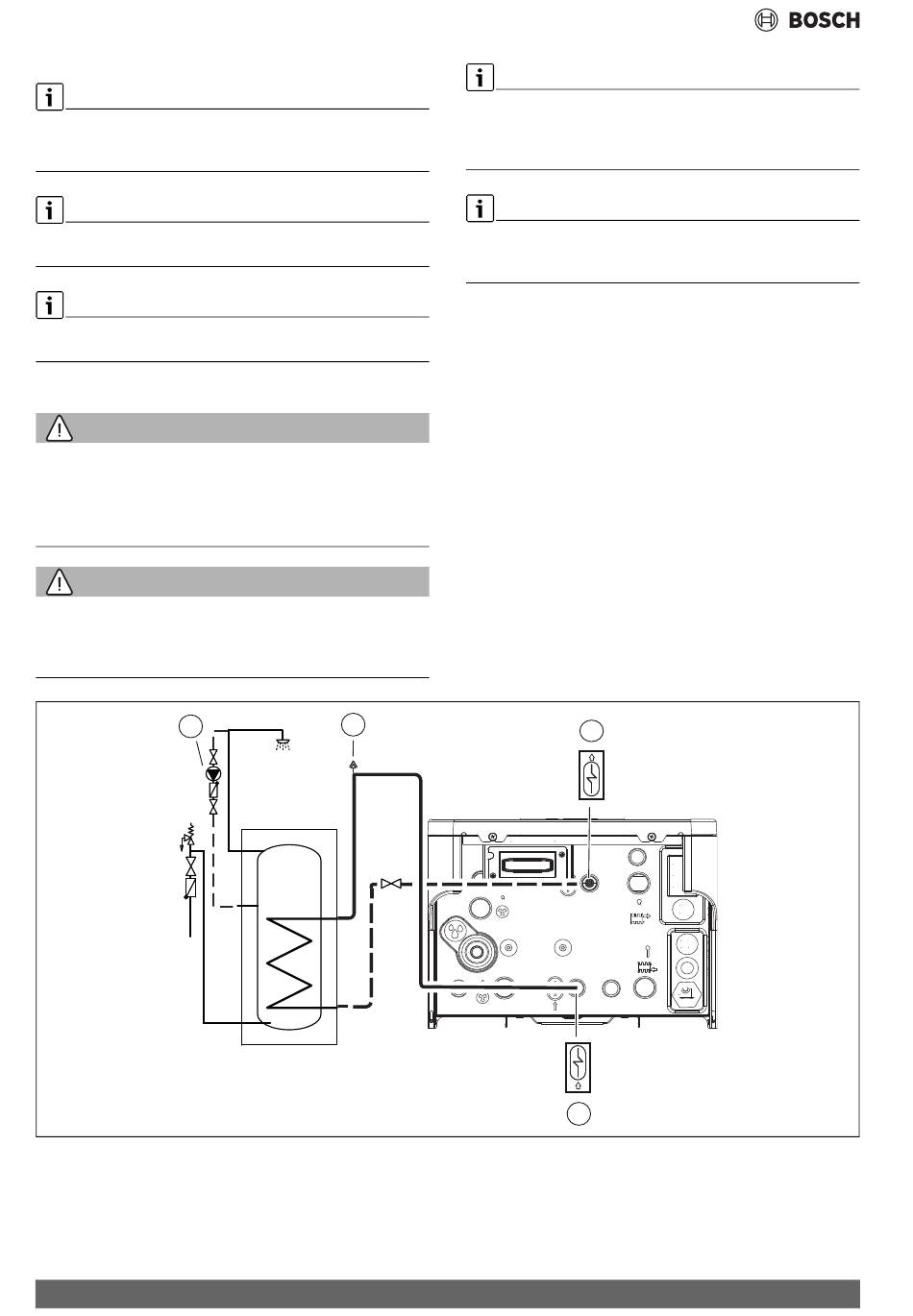

Afb. 18 Aansluitingen van de binneneenheid voor warm water
[1]
Circulatiepomp voor warm water PW2 (toebehoren)
[2]
Automatische ontluchter
[3]
Aanvoerleiding naar warmwatertoestel
[4]
Retourleiding van warmwatertoestel
16
Het overstroomventiel, de terugslagklep voor inkomend koud water, het
vulventiel en de drinkwatermenger moeten worden geïnstalleerd in het
drinkwatercircuit (niet meegeleverd). Controleer de met de boiler mee-
geleverde documentatie voor de aansluitinstructies.
Om het ophopen van lucht te vermijden moet een automatisch ontluch-
tingsventiel worden geïnstalleerd in de aanvoerleiding aan de inlaat naar
de boiler (niet meegeleverd).
▶ Installeer het overstroomventiel en de koudwaterkraan met een te-
rugslagklep voor warm water.
▶ Sluit de koudwaterinlaat aan op het warmwatertoestel.
▶ Installeer de lekkage-afvoerleiding van het overstroomventiel naar
een tegen vorst beschermde afvoer.
▶ Sluit de warmwateruitlaat aan op het warmwatertoestel.
▶ Sluit de optionele circulatiepomp voor warm water aan (toebeho-
ren).
▶ Sluit de retourleiding [4] met ventiel VC4 van het warmwatertoestel
aan.
▶ Sluit de aanvoerleiding [3] met automatisch ontluchtingsventiel [2]
aan op het warmwatertoestel.
▶ Het warmwatersysteem moet worden beschermd tegen vervuiling bij
de installatie.
2
VC4
4
3
0010039097-005
Compress 5800i AW – 6721892047 (2024/08)
